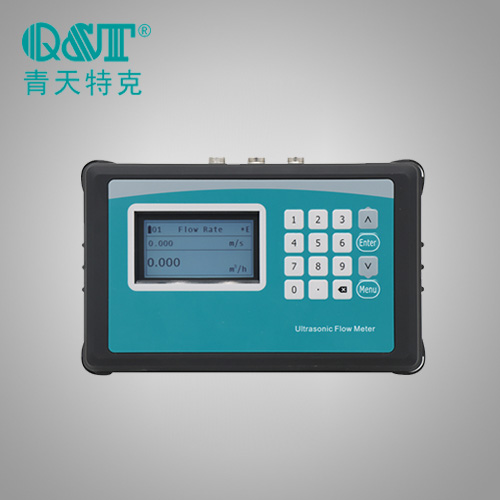

    便携式超声波流量计
    便携式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长等特点。
    超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。根据检测的方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种
    非接触式仪表,适于测量不易接触和观察的流体以及大管径流量。它与水位计联动可进行敞开水流的流量测量。使用超声波流量比不用在流体中安装测量元件故不会改变流体的流动状态,不产生附加阻力,仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。


    分享到:
    产品特点
    工作原理
    技术参数
    产品简介
    产品特点
    便携式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长等特点。
       1、测量精度:优于1%
       2、重复性:优于0.2%
       3、工作电源:220VAC(标配),110VAC(可选)
       4、测量周期:500ms(每秒2次,每个周期采集128组数据)
       5、电池:内置镍氢充电电池可连续工作24小时
       6、安装方式:外缚式安装
       7、显示:2*10汉字背光显示器(瞬时流量、累积流量、信号状态等)
       8、信号输出:隔离RS485
       9、通讯协议:MODBUS协议,M-BUS协议,FUJI扩展协议,并兼容国内其它厂家同类产品的通讯协议
       10、打印输出:内置热敏一体式打印机,实现实时或定时打印
       11、数据存储:选配内置存储器(SD卡)可存储时间、瞬时流量、累积流量、信号状态等,并可将数据导入计算机(数据存储与打印功能只能选其一)
       12、热量功能:选配PT100外夹式铂电阻可实现热量计量
       13、其它功能:自诊断,提示当前工作状态是否正常
       14、可选配的传感器:外夹式,可即插即拔式接口。
    工作原理
    超声波流量计是通过检测流体流动对超声波束的作用以测量流体流速的信息的装置,根据对信号的检测方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法。多普勒法是利用声学多普勒原理,通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的,适用于含悬浮颗粒、气泡等流体流量测量。波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的,低流速时,灵敏度很低适用性不大。目前是应用最为广泛的是”时差法”测量原理。结合多脉冲技术、数字信息处理技术以及信号处理电路将测量数据进行实时显示。
    “时差法”是通过发送传感器产生出超声波信号并将其散发于空气流中,信号通过管壁、流体到接收传感器上,同时,接收传感器发散同样的超声波信号,信号经过管壁、流体到发送传感器上。此时,因为流速的存在使得时间差值,可根据时间差算出流速,进而算出流量。

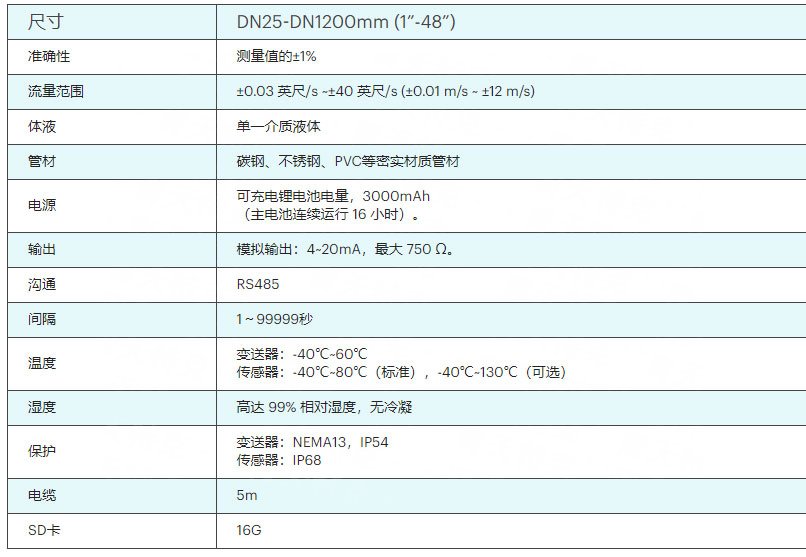

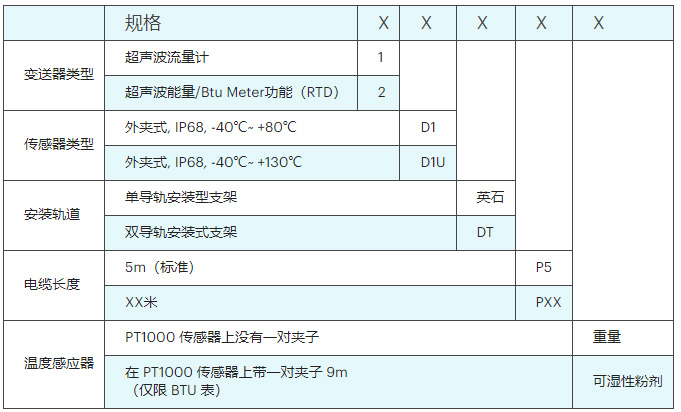

    技术参数

    产品简介
    便携式超声波流量计适用于各种工业现场中液体流量的在线标定和巡检测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长等特点。
    超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。根据检测的方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种
    非接触式仪表,适于测量不易接触和观察的流体以及大管径流量。它与水位计联动可进行敞开水流的流量测量。使用超声波流量比不用在流体中安装测量元件故不会改变流体的流动状态,不产生附加阻力,仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。
