    非满管电磁流量计
      QTLD/F型非满管流量计是一种利用流速-面积法,连续测量开放式管线(如半管流污水管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量非满管流量计。
      它能测量并显示出瞬时流量、流速、累积流量等数据。
      特别适用于市政雨水、废水、污水的排放和灌溉用水管道等计量场所的需要。

    分享到:
    产品简介
    产品优点
    技术参数
    工作原理
    产品简介
    QTLD/F型非满管流量计是一种利用流速-面积法,连续测量开放式管线(如半管流污水管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量非满管流量计。它能测量并显示出瞬时流量、流速、累积流量等数据。特别适用于市政雨水、废水、污水的排放和灌溉用水管道等计量场所的需要。
    QTLD/F型非满管流量计是由一个流速传感器、一个水位传感器和一个流量显示仪组成,连续测量管道中流体的流速和液位,用户只要输入圆形管道的内径或方形管道的宽度,非满管流量计就会自动计算出管道内的流量,并自动显示出管道内的瞬时流量、流速、累积流量等测量参数。
    产品优点
    可用于开放式非满管管道流量的测量;
    可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量;
    可实现正向和反向双向流量测量;
    传感器可在恶劣的现场和污水水质下长期工作;
    流量测量精度高,而且不受下游、支流拥堵、阻塞等因素的影响;
    测量管道的直管段要求为管道直径的10倍长度;
    背光源液晶显示器,不管是强光下还是夜晚都能够清晰读取测量数据;
    非满管流量计显示及输出功能齐全,可显示瞬时流量、流速、累积流量等数据,并具有计算机通讯接口232、485(选配件)

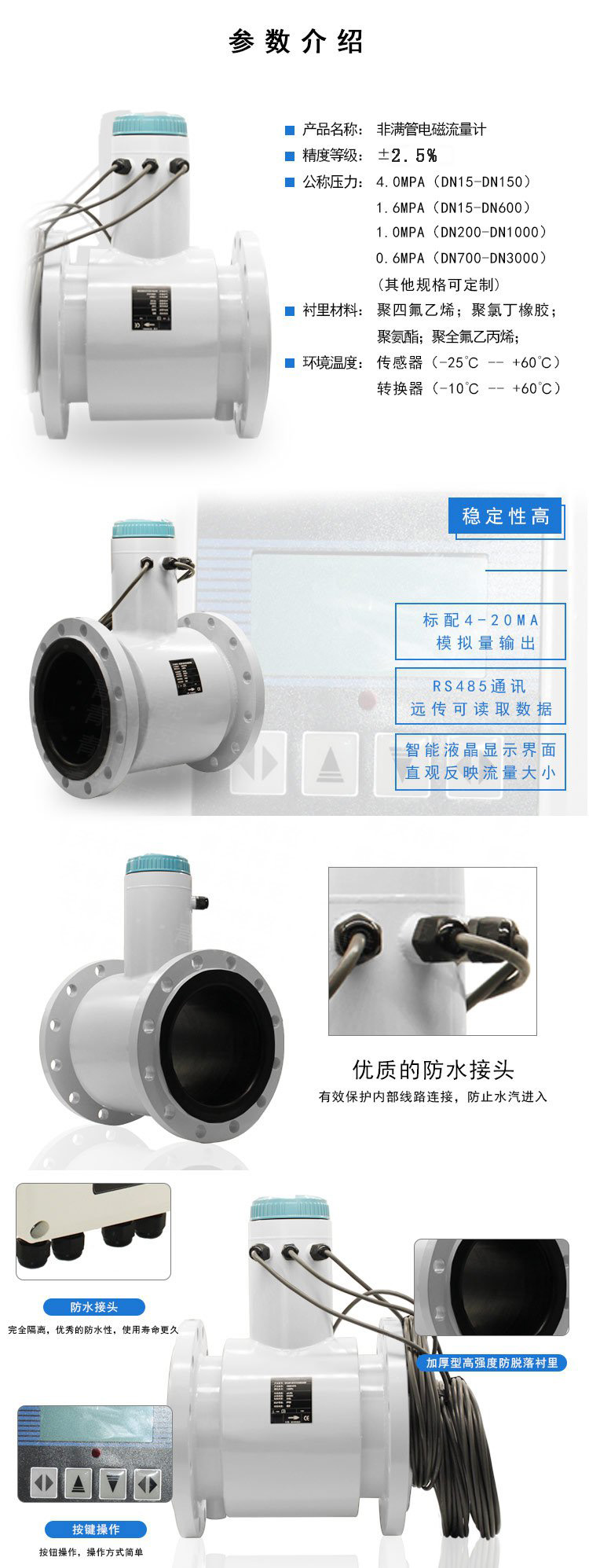

    技术参数
    公称通径 圆形管道DN200-DN1000
    工作压力 0.6、1.0、1.6
    连接方式 法兰型
    衬里材质 氯丁橡胶
    电极材质 316L,哈氏合金B,哈氏合金C,钛,钽,不锈钢涂覆碳化钨
    结构形式 分体型、分体型,沉浸
    工作条件 环境温度:-10~+60℃(管道内液体不会结冰)
    相对湿度:5%~90%
    供电电源 AC220V、DC24V、12V
    耗能功率 小于15W
    整机测量精度 2.5级
    防护等级 IP68
    模拟电流输出 负载电阻4-20mAJF ,0-550Ω

    工作原理
    根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
      E=KBVD
      式中:
      E-感应电势;
      K-与磁场分布及轴向长度有关的系数
      B-磁感应强度;
      V-导电液体平均流速;
      D-电极间距;(测量管内直径)
    传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。
