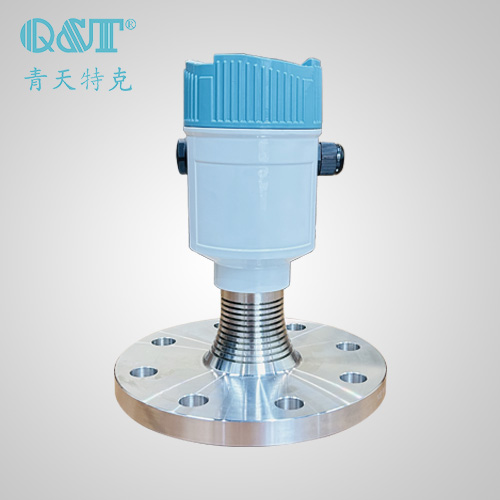

    雷达液位计
    (1) 基于自主研发的毫米波射频芯片,实现更紧凑的射频架构;
    (2) 更高的信噪比,几乎不受电平波动的影响;
    (3) 测量精度为毫米级精度(1mm),可用于计量级测量;
    (4) 测量盲区小(3cm),测量小型储罐液位的效果更好;
    (5) 波束角可达3°,能量更集中,有效避免假回波干扰;
    (6) 高频信号,可有效测量低介电常数(ε≥1.5)介质的液位;
    (7) 抗干扰性强,几乎不受灰尘、蒸汽、温度和压力变化的影响;
    (8) 天线采用聚四氟乙烯透镜,是有效的防腐防挂材料;
    (9) 支持远程调试和远程升级,减少等待时间,提高工作效率;
    (10) 支持手机蓝牙调试,方便现场人员维护工作。


    分享到:
    产品简介
    技术参数
    应用场景
    现场实图
    产品简介
    76-81GHz调频波FMCW雷达产品(也称毫米波雷达),它采用高频毫米波段,比微波雷达更能探测更小的目标,实现更精确的定位,分辨率更高,保密性更强。因此在远距离目标检测、强烟尘环境、远距离成像、多光谱成像等方面具有重要应用。
    技术参数



    频率 76GHz ~ 81GHz,5GHz FMCW 带宽
    测量范围 x0: 0.3 m ~ 60m
    x1:0.08m~30m
    x2:0.6m~120m
    测量精度 ±1mm
    光束角 3°/6°
    最小测量介电常数 >=2
    力量 15~28VDC
    沟通 2x:MODBUS
    3x:HART/系列
    信号输出 2x: 4 ~ 20mA 或 RS-485
    3x:4~20mA
    故障输出 3.8mA、4mA、20mA、21mA、保持
    现场操作/编程 128×64点阵显示/ 4个按键
    电脑软件
    蓝牙
    湿度 ≤95%RH
    外壳 铝合金、不锈钢
    天线类型 透镜天线/防腐天线/石英隔离法兰
    过程温度 T0:-40~85℃; T1:-40~200℃; T2:-40~500℃; T3:-40~1000℃
    工艺压力 -0.1~2MPa
    产品尺寸 Ø100*270mm
    电缆入口 M20*1.5
    推荐电缆 AWG18 或 0.75mm²
    防护等级 IP67
    防爆等级 ExdiaIICT6
    安装方式 螺纹或法兰
    重量 2.480Kg/2.995Kg
    包装箱尺寸 370*270*180mm

    应用场景
    测量固体颗粒、化学液体罐、油罐和工艺容器的水平。
    1.雷达液位计基于电磁波工作。所以它可以有最大 120m 的测量范围。
    2.与其他类型的物位计相比,80G雷达物位计可以测量不同种类的油、化学液体、固体粉末和许多其他介质。
    3. 80G 雷达液位计可以在恶劣的工作条件下工作。它不会受到温度、压力和湿度的影响。使用 PTFE 喇叭,它甚至可以在腐蚀性条件下工作,例如酸性液体。
    4.客户还可以选择不同的连接方式,如法兰、螺纹、支架。

    现场实图
