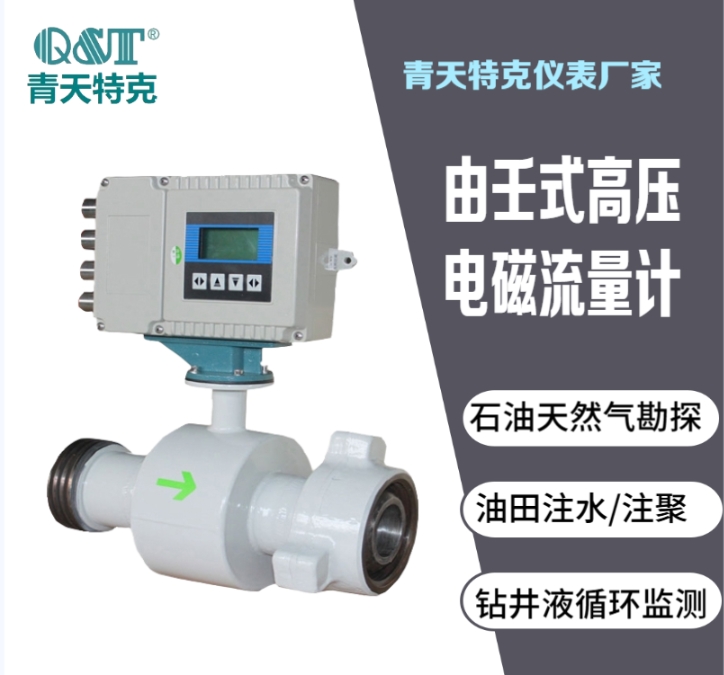

由壬高压电磁流量计是由采用特殊工艺生产的高压型电磁流量传感器和高压型电磁流量转换器配套组成，可用于地质、石油勘探、油田系统测量高压条件下的泥浆、水泥浆、高压注水等导电液体或液固两相介质的体积流量。
青天特克由壬高压电磁流量计在油田的固井、注水等现场广泛使用。抗干扰能力强传感器内部无阻流件，现场使用安全可靠独特的衬里技术，耐高压耐磨损油壬连接，方便现场安装。
青天特克仪表，源头工厂，实力商家，服务于高端客户，根据客户需要可量身定制。
根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议
| 性能 | 技术参数 | ||
| 公称通径 | DN25mm——DN250mm | ||
| 精度 | 示值的±0.5%,可选示值的±0.3%或±0.2% | ||
| 衬里材料 | 聚安酯,F46 | ||
| 电极材料 | SUS316,哈氏合金B/C,钛,钽,铂铱合金,不锈钢涂覆碳化钨 | ||
| 电极形式 | 标准型 | ||

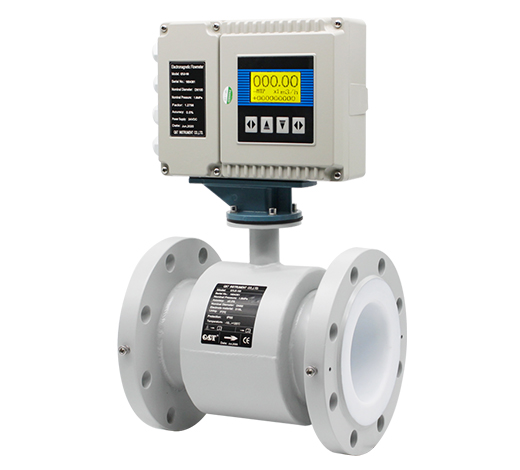

| 连接方式 | 法兰连接,由壬式连接 | ||
| 介质温度 | 一体型 | -20℃～+60℃ | |
| 分体式 | |||
| -10℃～+160℃ | |||
| 公称压力 | 6.3Mpa-42Mpa（特殊压力可定制） | ||
| 环境温度 | -25℃～+60℃ | ||
| 环境湿度 | 5～100%RH（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型、沉浸型、防爆型 | ||
| 防护等极 | IP65、IP68可选 | ||
| 防爆标志 | ExmdIIT 4 | ||
| 产品标准 | JB/T9248-2015电磁流量计 | ||
电磁流量计应用于：石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。
一台满足各类行业流量测量
