金属管转子流量计如何接线以及安装?

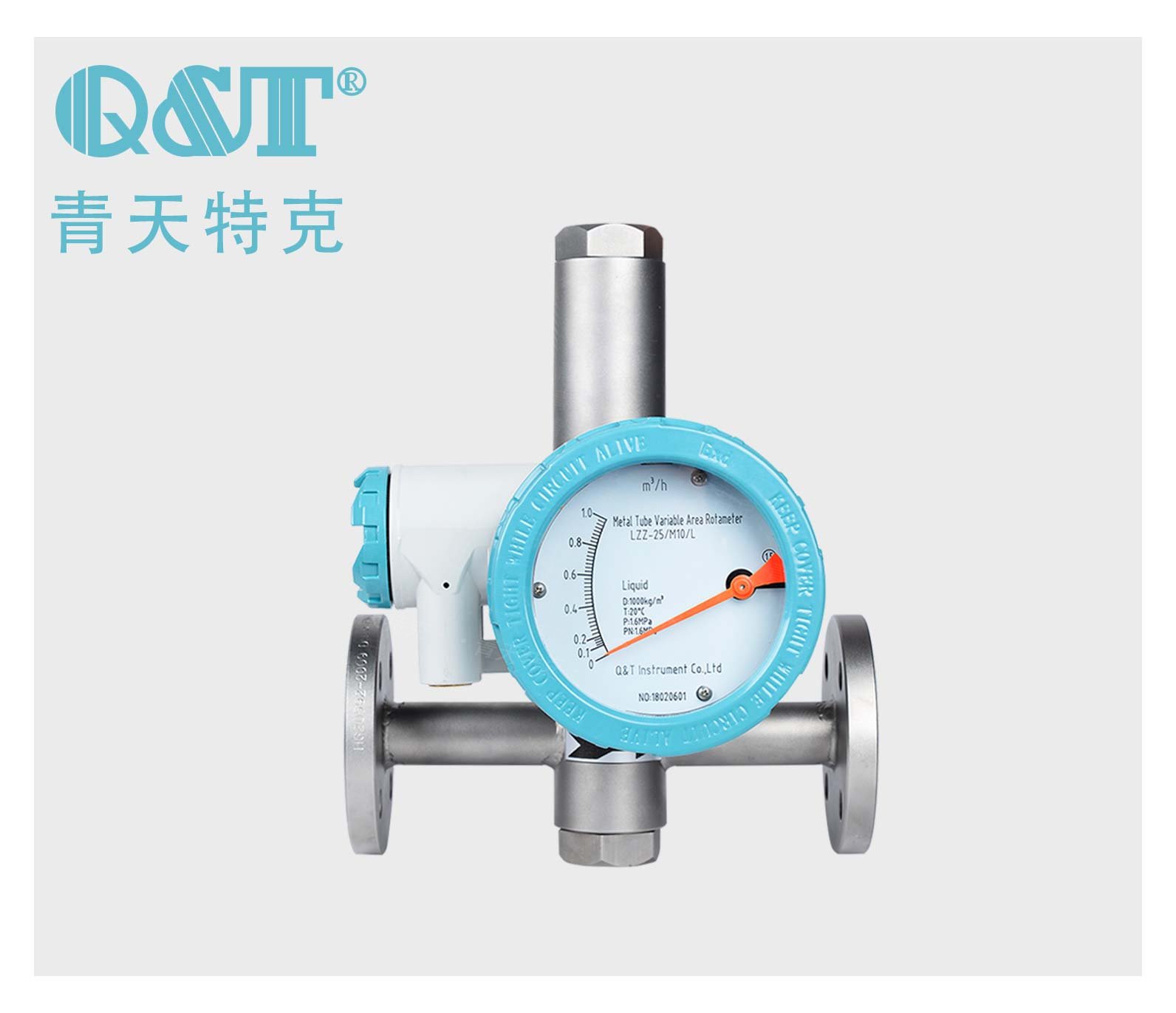

金属管转子流量计,也可以叫浮子流量计,同样的东西,名称不同,在这两年工业行业上用得还是比较多的,所以对于这款金属管转子流量计的接线和安装上今天给大家好好介绍介绍。

①、防爆(本安型)金属管转子浮子流量计装安全栅是必须要的,要严肃的按照接线图来进行连接线。更多的介绍可以参照我们的说明书。

②金属转子流量计(隔爆型)表头记住要断电以后才可以打开它的表壳。

③在打开远传信号盒盖,要照图,接线以后必要得旋紧盖或者罩子紧固螺钉,达到防尘防滴。

④金属转子流量计的电缆线在穿过引入安装以后旋紧压紧螺帽,让电缆固定住,如果不用压紧螺母就能在电缆管上方制作成了。

⑤螺纹的M18×1.5就直接装在电缆引入安装座。

⑥金属管浮子流量计要垂直的装在没有震动的管子上,并且不能明显有倾斜度,zui多都不能大于5°,要不然就会在计量时带来不小的误差。

⑦金属管浮子流量计的掌握阀得安装在出口处,让介质充满测量流量的管道部分。

⑧金属管转子流量计的进口前端应该有个DN10的直管段,在出口端应该有5DN或者>250mm的直管段。

⑨假如测量的介质里面有导磁颗粒状物资的时候应该装配磁过滤器,来确保金属转子流量计的使用正常。

⑩为了让拆卸方便,通常应该设置旁通的管道。

十一、加了远传的金属管转子流量计,输入的导线就不得和其它的能源线水平安了,而且应该隐蔽的来安装,免得外磁场搅扰到了金属管浮子流量计正常工作。
