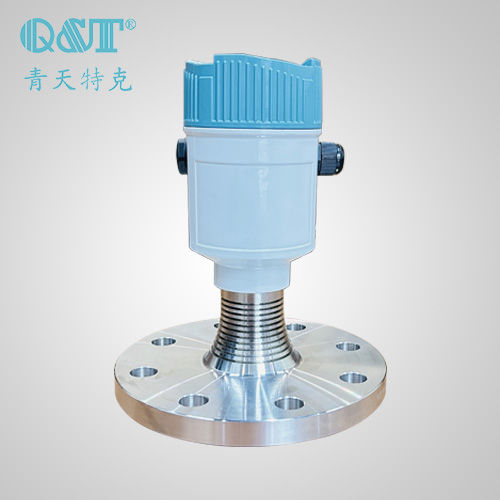

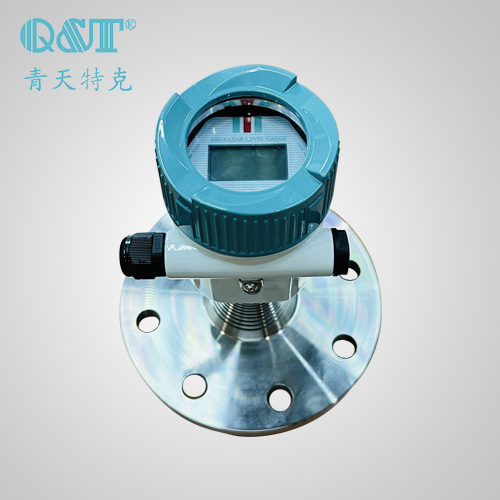

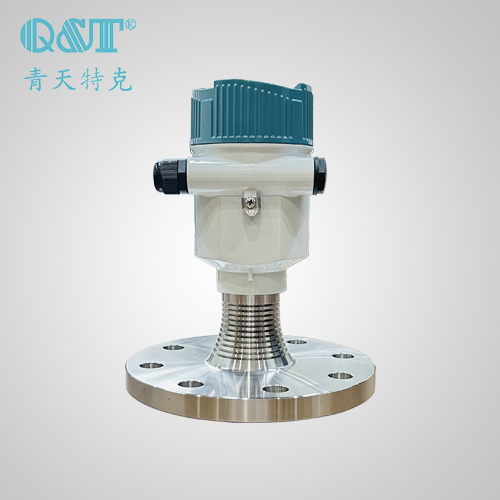

    雷达液位计
    传感器类型: 非接触式电磁波传感器
    仪表类型: 标准型、本安型、本安+防爆型
    测量范围: 盲区0.3,测量范围0-70m

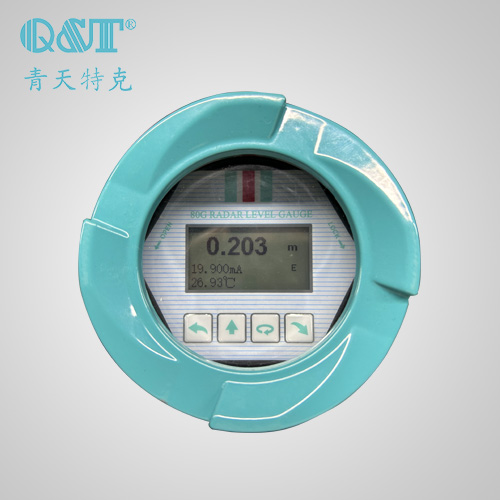

    结构特点: 天线尺寸小,便于现场安装,波束角小,能量集中,安装灵活性强,现场可调整量程、盲区、语言、阻尼时间
    测量精度: 26G 液体±3mm 固体±15mm ;6.3G液体±10mm 固体±20mm
    信号输出: 4-20mA带HART;MODBUS 485
    过程连接: 外螺纹DN50~DN250国际GB/T9123-2000法兰
    介质温度: -40℃~+130℃、-40℃~+250℃,带吹扫温度散热器-40℃~+400℃
    过程压力: -0.1Mpa~0.3Mpa,-0.1Mpa~4Mpa


    分享到:
    产品简介
    技术参数
    产品特点
    工作原理
    产品简介
    QTRD雷达液位计属于通用型雷达液位计,它基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲在空间以光速传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
    技术参数

    产品特点
    1、可以在真空中测量可以测量所有介质常数>1.2的介质,测量范围可达70m;
    2、供电和输出信号通过一根两芯线缆(回路电路)采用4…20mA输出或数字型信号输出;
    3、非接触式测量安装方便采用极其稳定的材料牢固耐用,精确可靠分辨率可达1mm;
    4、不受噪音、蒸汽、粉尘、真空等工况影响;
    5、不受介质密度和温度的变化,过程压力可达400bar介质温度可达-200℃至800℃;
    6、安装方式有多种可以选择:顶部安装、侧面安装、旁通管安装、导波管安装。
    工作原理
    雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的电磁脉冲以光速沿钢缆或探棒传播,当遇到被测介质表面时,雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置,发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比,经计算得出液位高度。
    测量方法:是依据时域反射原理(TDR)为基础的雷达液位计,雷达液位计的部分脉冲被反射形成回波并沿相同路径返但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。对于过溢保护,可定义一段雷达液位计安全距离附加在盲区上。最小测量范围与天线有关。随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。回到脉冲发射装置。
