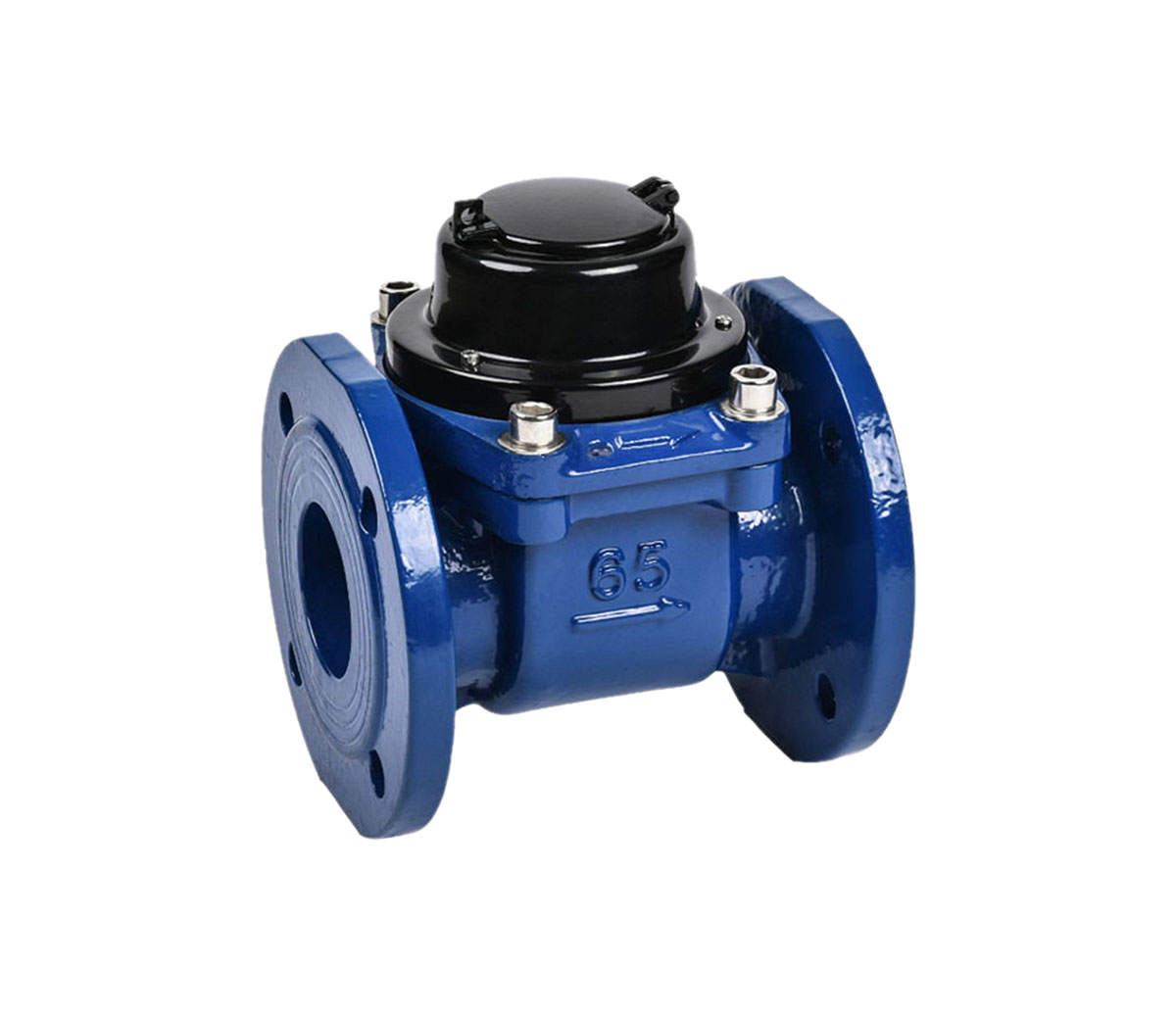

    螺翼水表
      我厂生产、经营的水表产品有旋翼式、螺翼式冷、热水表、液封水表、滴水计数水表。各种规格型号的水表均是按照GB/T778.1~3-2007/ISO4064-1~3-2005《封闭式管道中水流量的测量饮用冷水水表和热水水表》的要求制造,按照JJG162-2009水表检定规程进行检定。保证计量准确、性能可靠、灵敏度较高、结构紧凑、维护方便。

    分享到:
    产品简介
    工作原理
    计量性能
    安装要求
    产品简介
    ●特点
    1、直接读取字轮数据,没有累计误差,不受抖动影响,基本实现“零”误差抄读。
    2、采用低功耗设计,内部不设电源,平时不工作不耗电,只有度数时才瞬间供电。
    3、智能化电子单元完全密封于计数器中,不受外界水及湿气的侵蚀。
    4、采用先进的数据编码及效验方式,通讯可靠性高。
    5、采用总线方式,系统工程安装简单方便,维护少,节约在、成本。
    6、满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求,达到行业领先水平。
    7、采用故障诊断停机技术,保障整个网络的安全。
    8、与上位机系统可以灵活组网,既可以远程自动抄表,也可以人工集中抄表。
    本水表符合GB/T778.1~3-2007的标准。

    ●使用条件
    温度等级:T30  T30/90
    流动剖面敏感度等级:U10  D5
    压力等级:1MPa   1.6Mpa
    工作电源:DC10-14V(RS485);DC32-42V(M-BUS)
    工作环境:温度0.1℃~80℃(冷水表最高30℃)  湿度;0~95%RH
    与上位机通讯方式:a)RS-485现场总线;b)M-BUS现场总线;
    工作电流:≤5mA(RS-485);≤10mA(M-BUS)
    通讯传输速率:1200/2400 /9600bit/s;
    通讯传输最大距离:1200m;
    通讯规约;提供内部自定义协议、电力部DLT645(1997)协议、CJ/T188协议(建设部通用户表通讯传输协议)。
    总线引脚ESD保护超过10KV;
    短路电流限制,总线开路、短路、空闲等故障保护。
    工作原理

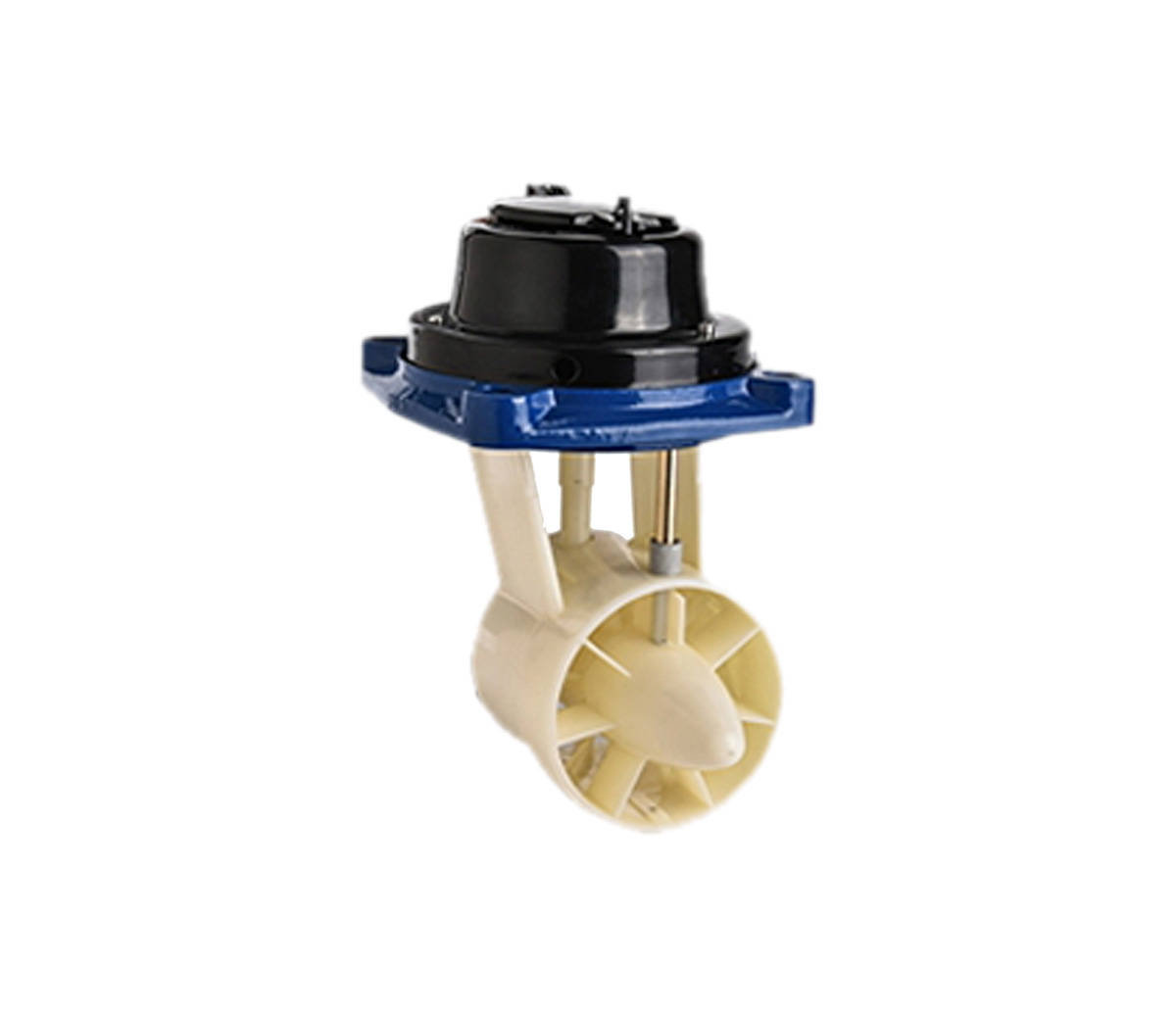

       1、旋翼式、螺翼式水表的主要结构有表壳、表罩、表玻璃、计量机构、计数机构。
       2、水表的工作原理:旋翼式、螺翼式水表是利用流经水管中的水使水表的叶轮(叶轮的叶板有直板型或螺翼型) 转动(水的流速 与叶轮的转速成正比),通过计量机构、计数机构,测量、显示流经水表的水体积。
       3、液封水表:该水表的指示机构用液体封装,能保持水表读数清晰。
       4、滴水计数水表::表壳较高,水表的进水孔下移,表壳底部有一个直通叶轮盒的小孔通道,当流经水表的流量很小时,水流可通过小孔进入叶轮盒使叶轮转动,完成滴水计量。
    计量性能
    公称口径
    DN  mm
    Q3
    m3/h
    Q3/Q1 Q2/Q1 Q4/Q3 温度
    等级
    压力
    等级
    压力
    损失
    等级
    安装
    方位
    流动剖
    面敏感
    度等级
    是否可
    以计量
    逆  流
    15 2.5 80 1.6 1.25 冷水表
    T30
    热水表
    T90
    MAP10 △p63 水平H
    垂直V
    U10
    D5
    不能
    20 4.0
    25 6.3 水平H
    40 16
    50 25
    80 40 16 4 冷水表
    T30
    100 63
    150 80
    Q1-最小流量:水表使用的下限流量;
    Q2-分界流量:在常用流量和最小流量之间,把水表的流量范围分为高区和低区的流量;
    Q3-常用流量:水表允许长期工作的流量;
    Q4-过载流量:水表使用的上限流量,在此流量下不允许水表长时间工作,一天内不超过1h。
    安装要求
    1、水表的选用依据:
    (1)选择水表规格时应首先了解水表通常情况下使用流量的大小、水源温度和压力, 然后确定常用流量Q3和合适的量程比Q3/Q1。一般使用流量应在Q3+Q2 的一半和Q3之间为好。
    (2)根据便于抄表和管理的要求选择适合的水表指示型式。
    (3)考虑安装、维修的方便和对水质的适应性应正确选择水表的规格型号。
    2、水表的安装要求:
    (1)对在新铺设的管道上安装的水表,安装前必须将管道内杂物冲洗干净,并考虑现场的使用条件。
    (2)室外安装的水表应考虑防曝晒、防冰冻、防污染、防腐蚀 、防泥沙、防水淹、防盗等。一般应安装保护盒。
    (3)对工业用水表如装在锅炉附近,表后应加装止逆阀,防止热水倒流。
    (4)水表安装时,表壳上箭头必须与管道内流水方向一致,两端的直管道必须同轴,必要时在管道上加整直装置、支架给以保证。水表的表盘向上,不许倾斜。
    (5)水龙头应高于水表,水表上下游应安装控制阀。水表上游应安装放气阀、需要时安装过滤器,以保证水表始终充满水,水质清洁、无气体。
    (6)应有措施保证水表不受浪涌、水锤等不利条件影响,造成水表的损坏。
    (7)安装时水表前的直管段长度应大于水表公称口径的10倍,水表后的直管段长度应大于水表公称口径的5倍。
    3、水表的使用维护:
    (1)水表使用时应保证管道充满水、无气体,各接头、管道不许渗漏,阀门打开不可过快。
    (2)定期对水表进行维护、检查,检查的内容包括:水表接头和管道有无渗漏;水表运行是否正常,灵敏指针是否转动;水表玻璃是否清晰或妨碍正常读数;
    (3)按管理部门的规定,定期进行周期检定或更换。
    (4)水表如发生故障,用户不得自行拆修。
    (5)严禁水表在过载流量下长时间使用。
