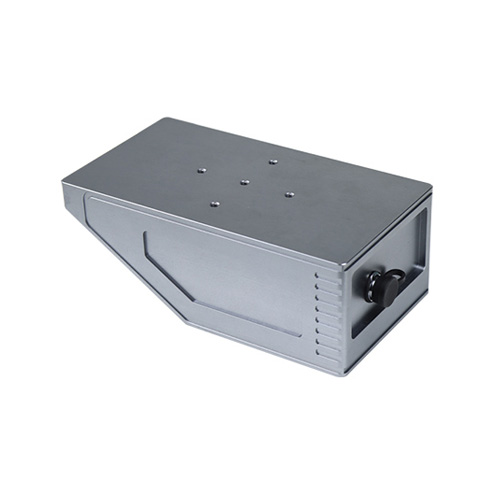

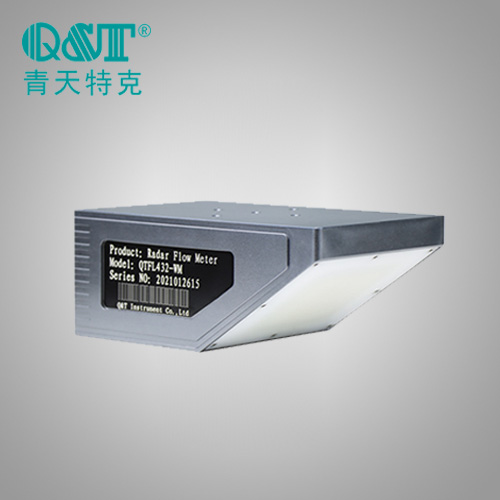

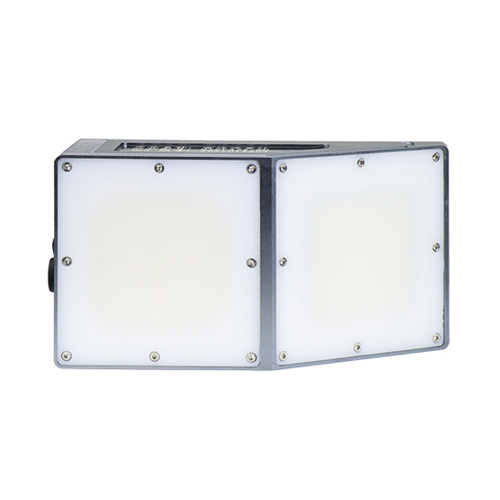

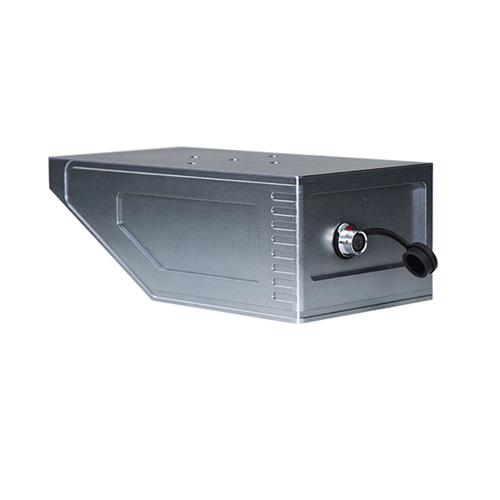

    雷达流量计
    速度测量范围: 0.05~15m/s(与水流有关)
    速度测量精度: ±1% FS,读数的 ±2.5%
    发射频率: 24.000 ~ 24.250GHz
    距离精度: ±1cm
    防护等级: IP66


    分享到:
    产品特点
    应用领域
    技术参数
    现场实图
    产品特点
    1、内置进口24GHz雷达流量计、26GHz雷达液位计、CW平面微带阵列天线雷达,非接触检测,二合一产品可实现流量、水位、瞬时流量和累积流量。
    2、全天候、高频微波测距技术,可实现在线自动监测,无人值守。
    3、天线发射频率灵活可调,抗干扰能力强。
    4、可设置多种数据通讯接口RS-232/RS-485,方便用户接入系统。
    5、施工安装简单,测量操作结合睡眠模式(正常工作时约300mA,睡眠模式小于1mA),节能降耗,经济适用。
    6、非接触式仪表不破坏水的流动状态,保证测量数据准确。
    7、IP67防护等级,不受气候、温度、湿度、风、泥沙和漂浮物的影响,适用于汛期大流量环境。
    8、防凝露、防水、防雷设计,适用于各种户外环境。
    9、外形小巧,安装方便,维修方便。
    10、拥有自主知识产权的国产品牌,本地化服务响应支持。
    11、核心部件有《检测报告》华东检测中心水文仪器s”。
    雷达流仪表,作为一种水等级仪表和流速采用微波技术,结合成熟的雷达水位测量技术仪表和雷达测速仪 主要应用于水的测量明渠的水位和流速,如河流、水库闸门、地下河道管网和灌溉渠道。
    该产品可有效监测水位、流速、流量的变化状态,从而为监测单元提供准确的流量信息。

    应用领域
    雷达流量计广泛应用于水文调查、地表水资源监测、灌区水量计量计量、河道监测,以及河流、水库、湖泊、潮汐、灌渠(明渠)、河道等天然水域。渠道、农田管道。水质监测。
    雷达流量计还适用于城市内涝、城市污水、市政进排水监测、防洪、防洪、地下管网等水位监测以及排水管网、排水口、水电站生态排放流量监控等领域,适用于规则和不规则的部分。
    雷达流量测量系统可实现明渠、天然河流流量和水体数据的全天候自动采集和实时监测。

    技术参数
    表 1:工作条件参数
    范围 描述
    电源电压 直流 7~ 24V
    电流(12V电源) 正常工作时约300mA,睡眠模式下不到1mA。
    工作温度 -35℃ ~ 70℃
    防护等级 IP67
    发射频率 24.000 ~ 24.250GHz
    通讯接口 RS-232 / RS-485
    通讯协议 MODBUS-RTU / 定制协议 / SZY206-2016《水资源监测数据传输协议》



    表 2:测量参数
    范围 描述
    速度范围 0.15 ~ 15m/s
    速度精度 ±1% FS,读数的 ±2.5%
    速度分辨率 0.01m/s
    距离范围 1.5 ~ 40m
    距离精度 ±1cm
    距离分辨率 1毫米
    天线波束角 流速:14×32゜
    水位:11×11゜
    间隔时间 1 ~ 5000分钟



    表 3:外观参数
    范围 描述
    流量计尺寸(长x宽x高) 302×150×156mm
    支撑尺寸(长x宽x高) 100×100×100mm
    重量 流量计+支架: 5.8公斤
    筑屋材料 镀锌、不锈钢板



    现场实图
