流量标定系统是用于精确确定或验证流量测量仪表（流量计）准确性的一套完整装置、方法和程序的集合。它的核心目标是建立被测流量计输出信号（如脉冲、电流、频率）与实际流体流量值之间的可靠对应关系或校准系数。
以下是流量标定系统的关键组成部分和概念：
一、核心目的
- 保证测量精度： 确保流量计在其工作范围内测量的流量值符合规定的精度等级（如±0.5%，±1.0%）。
- 溯源要求： 满足计量法规、质量体系（如ISO 9001）或行业标准的要求，保证测量结果的可追溯性至国家或国际标准。
- 验证可靠性： 在流量计投入使用前、定期维护后或出现测量疑问时，对其进行性能验证。
- 建立/修正仪表系数（K系数）： 确定流量计输出单位（如每个脉冲）所代表的实际体积或质量流量，或修正原有的K系数。
- 评估性能： 测试流量计在不同流量点、压力、温度、流体介质下的重复性、线性度、量程比等性能指标。
二、系统主要组成部分
1 、流体循环系统：
- 储液/储气罐： 提供并储存标定介质（水、油、空气、天然气等）。
- 泵/压缩机： 提供动力，驱动流体在回路中循环并达到所需的流量和压力。
- 管道与阀门： 构成流体通路，通过阀门调节流量和流向（如切换至标准器或被检表）。
- 稳压稳流装置： 确保在标定过程中流量和压力稳定，减少波动对测量精度的影响（如稳压罐、缓冲罐、调节阀）。
- 温控系统： 控制并监测流体温度，尤其是对温度敏感的流量计（如涡轮、涡街）或需要温度补偿（如质量流量计）。
- 过滤器： 保护标准器、被检流量计及管路免受杂质损害。
2、流量标准装置： 这是系统的核心，提供更高精度的流量参考值（真值）。常用类型包括：
- 静态质量法： 测量一定时间内流入称重容器的流体质量和时间。精度非常高，常用于液体标定（如水流量标准装置）。
- 静态容积法： 测量一定时间内流入标准量器（如标准金属量器）的流体体积和时间。精度高，适用于液体。
- 动态质量法： 流体连续流出，通过高精度秤实时测量质量变化率。适用于液体。
- 动态容积法/标准表法： 使用更高精度等级、已溯源的标准流量计作为参考（如临界流文丘里喷嘴用于气体，涡轮、电磁、容积式标准表）。系统精度取决于标准表的精度。
- 标准体积管： 精密加工的管道内有一个可移动的球（活塞），检测球通过两个固定检测开关之间的标准容积段所需时间来计算流量。精度高，重复性好，广泛用于石油、化工领域（尤其大流量、高压、粘性液体）。
- 钟罩式气体流量标准装置： 利用钟罩下降排出的已知体积气体来标定气体流量计（常用于中小流量）。
- 音速喷嘴（临界流文丘里喷嘴）： 当气体流经喷嘴达到临界状态（喉部流速等于音速）时，流量只与上游压力和喷嘴喉部面积有关，与下游压力无关，是极稳定可靠的气体流量标准。常用于大流量气体标定。
被检流量计安装段： 为被检流量计提供符合要求（如足够长的前后直管段）的安装位置，通常带有温度、压力传感器接口，用于测量流经被检表时的实际流体状态。
3、数据采集与控制系统：
- 传感器： 高精度温度传感器、压力传感器（安装在标准段和被检表段）。
- 计时器： 高分辨率、高精度计时设备（用于静态法测量时间，或动态法测量脉冲间隔）。
- 计数器： 记录脉冲输出型流量计（如涡轮、涡街）的总脉冲数。
- 数据采集设备： 采集温度、压力、时间、脉冲计数、秤重信号、标准表信号、被检表信号（模拟量/数字量）。
- 控制系统： PLC或计算机控制泵、阀门、换向器等，实现流量点切换、标定过程自动化（启动、稳定判定、数据采集、换向、停止）。
- 数据处理软件： 计算标准流量值、采集被检表输出值、计算误差/仪表系数、生成标定报告/证书、存储数据。
辅助设备：
- 换向器： 在静态法中，精确控制流体在测量时间段内流入标准容器还是旁路容器。
- 密度计： （可选）用于测量流体密度，特别是在质量法和体积法转换时。

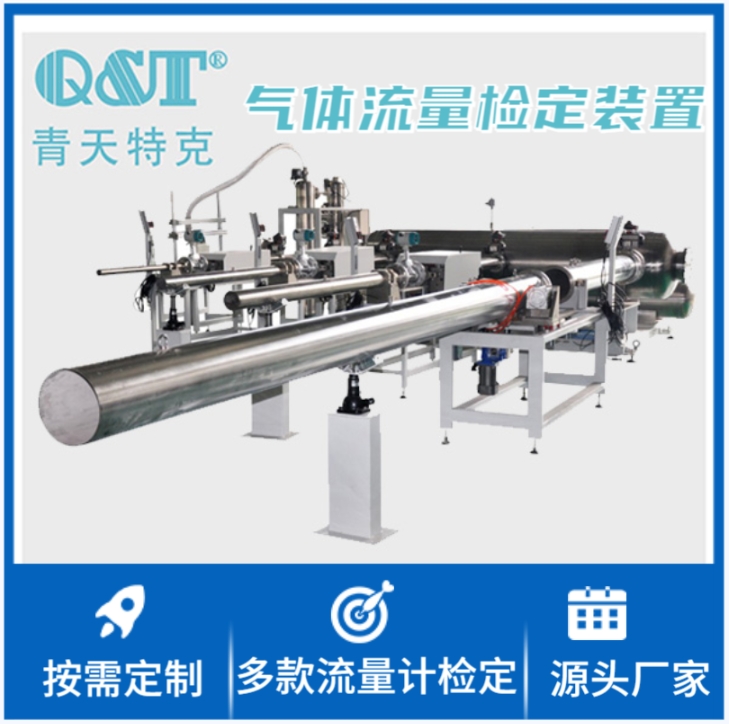

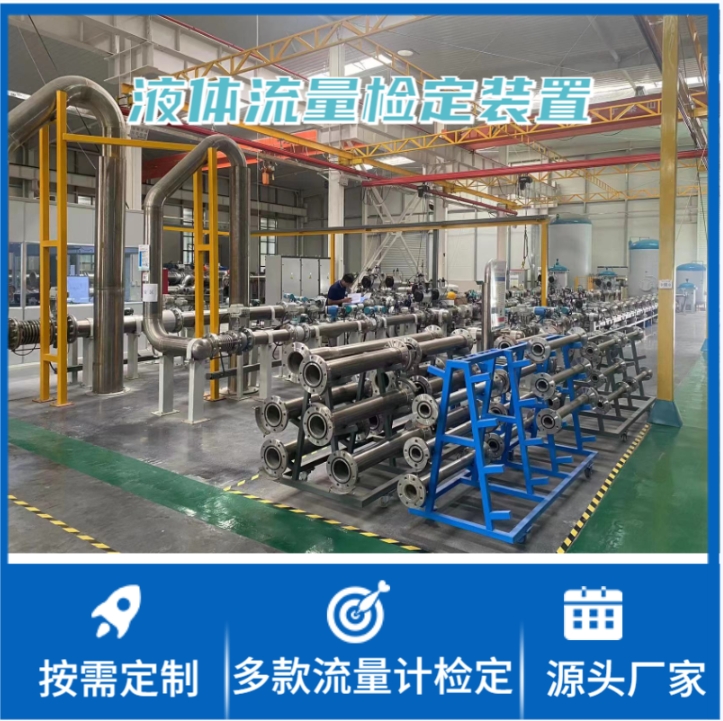

- 青天特克仪表厂家，提供气体、液体流量标定系统装置，可以按需定制
