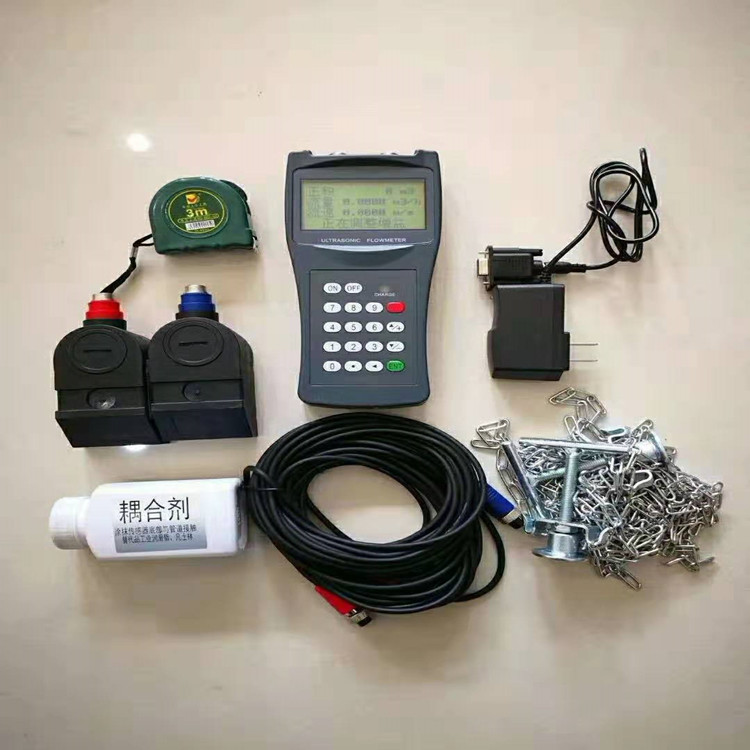

QTDS-C100H型系列超声波量计大量的选用了世界著名的半导体生产厂商诸如：Philips Maxim Ti Winbond andXilinx.硬件设计简单、软件功能强大和界面的友好。它采用了低电压多脉冲平衡发射接受的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
优化的智能信号自适应处理，用户无需任何电路调整。
另外其显著的特征是有内置可充电的Ni-H电池，充满电可连续工作12小时。

产品特点

工作原理

应用领域

技术参数

产品特点

0.5%线性度
中英文双语窗口化操作
0.2%重复性
低电压多脉冲平衡超声波发射和接受专利
内置数据累积器
4路流量累积器
0.5秒的累积周期
100皮秒的时差测量分辨率
内置数据记录仪
良好的抗干扰性

工作原理

TDS-100H型手持式超声波流量计是用来测量封闭管路液体流量，它的传感器是采用非接触、附着式的，这样就使安装简单易于操作。
TDS-100H型手持式超声波流量计的两个传感器具有收、发两用的特点。使用者将两个传感器按照一定距离附着在管道外侧即可，可以使用两次声程的V法，四次声程的W法，或者采用声波直接穿过被测管路的相对安装的Z法。使用者可基于被测管路和流体的特点来选择采用何种方法。流量计控制两个传感器轮流接收和发射超声波并测量器其间的传播时间，计算时间差值，得到的时差与流体的流速由直接的关系

应用领域

QTDS-C100H型超声波流量计已成功的应用于各行业的计量工作。测量范围20-6000mm （0.5- 20英寸），各种流体：水、纯水、污水、海水、化工流体、河水、燃料油等等。原因是这种仪表采用了非接触的测量方式，没有活动机械部件，不受系统的压力和恶劣环境的影响。标准传感器的上限温度是110°C 超过此温度请与厂家或供应商联系。

技术参数

线性度	0.5%
重复性	0.2%
准确度	示值的± 1%o,流速 >0.2m/s
响应时间	0-999秒，使用者任选。
流速范围	+ 32 m/s
管段尺寸	20mm-6000mm
测量单位	米，英尺，立方米，升，立方英尺，美国加仑，英国加仑，油桶，美国液体桶，英国液体桶，美国兆加仑，使用者指定单位。
累积器	7位正、负、净累积器
液体种类	各种液体
安全性	设置值的锁定，更改数据需解锁。
显示	4x8中文或4x16英文
通识接口	RS-232C,波特率75- 57600,同时兼容富士的超声波流量计，也可应用户的要求兼容其它产品。
传感器	标准Ml型，另有其它3种可供选择。
传感器电缆	标准为5米x2,也可加长为10米x2。
电源	3节AAA内置Ni-H电池，每次充满电可持续工作12小时，100V- 240VAC的适配器
数据记录	内置数据记录仪可记录2000行数据。
手动累积器	7位，按键即可开始用于校准。
外壳材料	阻燃ABS
外形尺寸	100x66x20mm
主机重量	516g(1.2 1bs)包括电池

说明书下载手持超声波流量计说明书.docx
