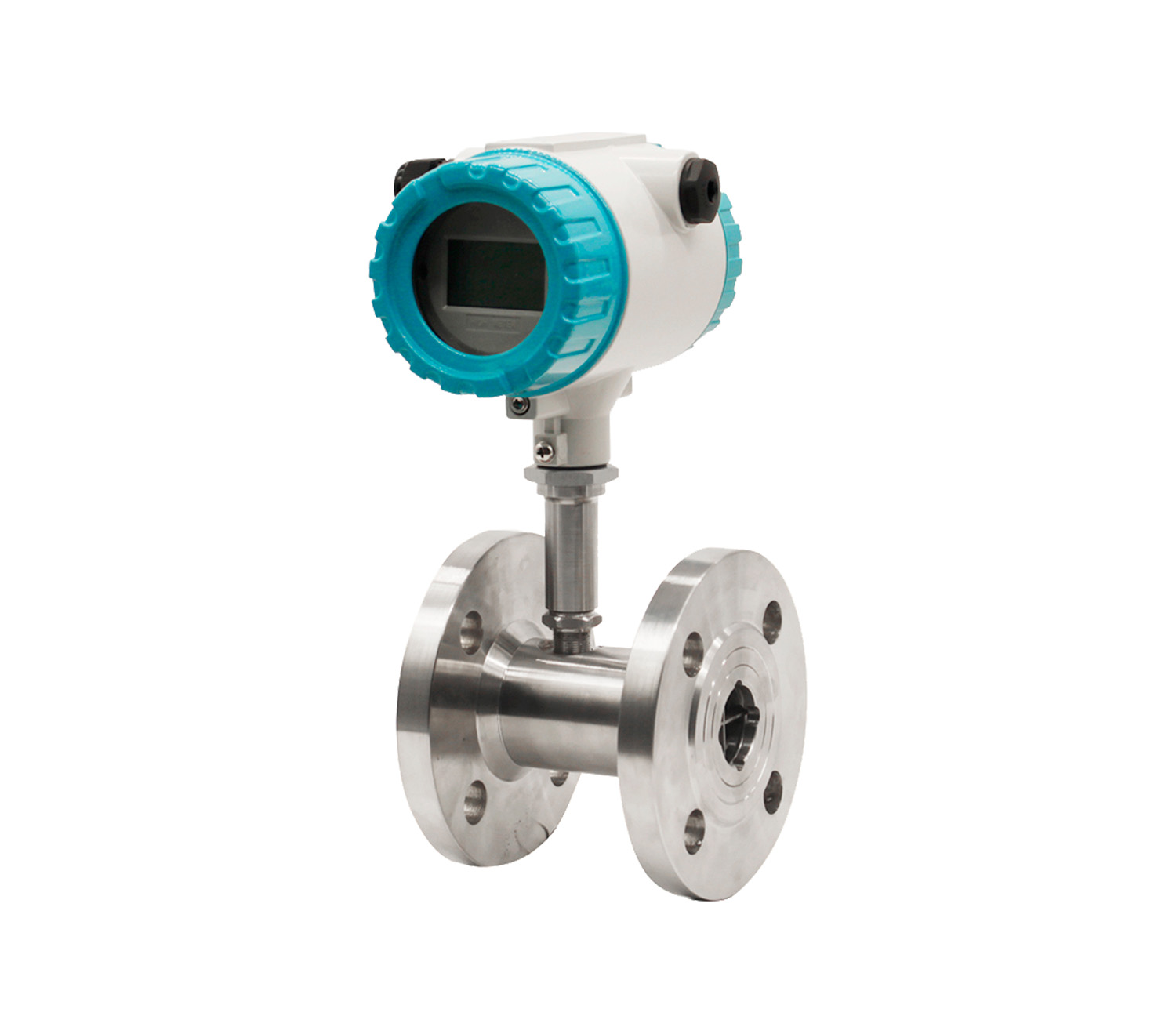

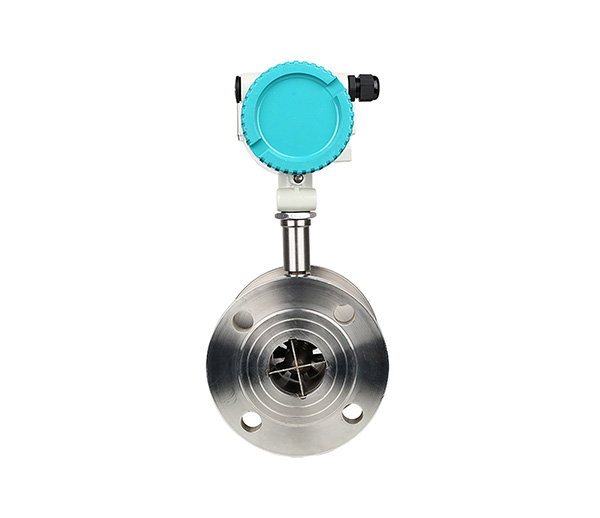

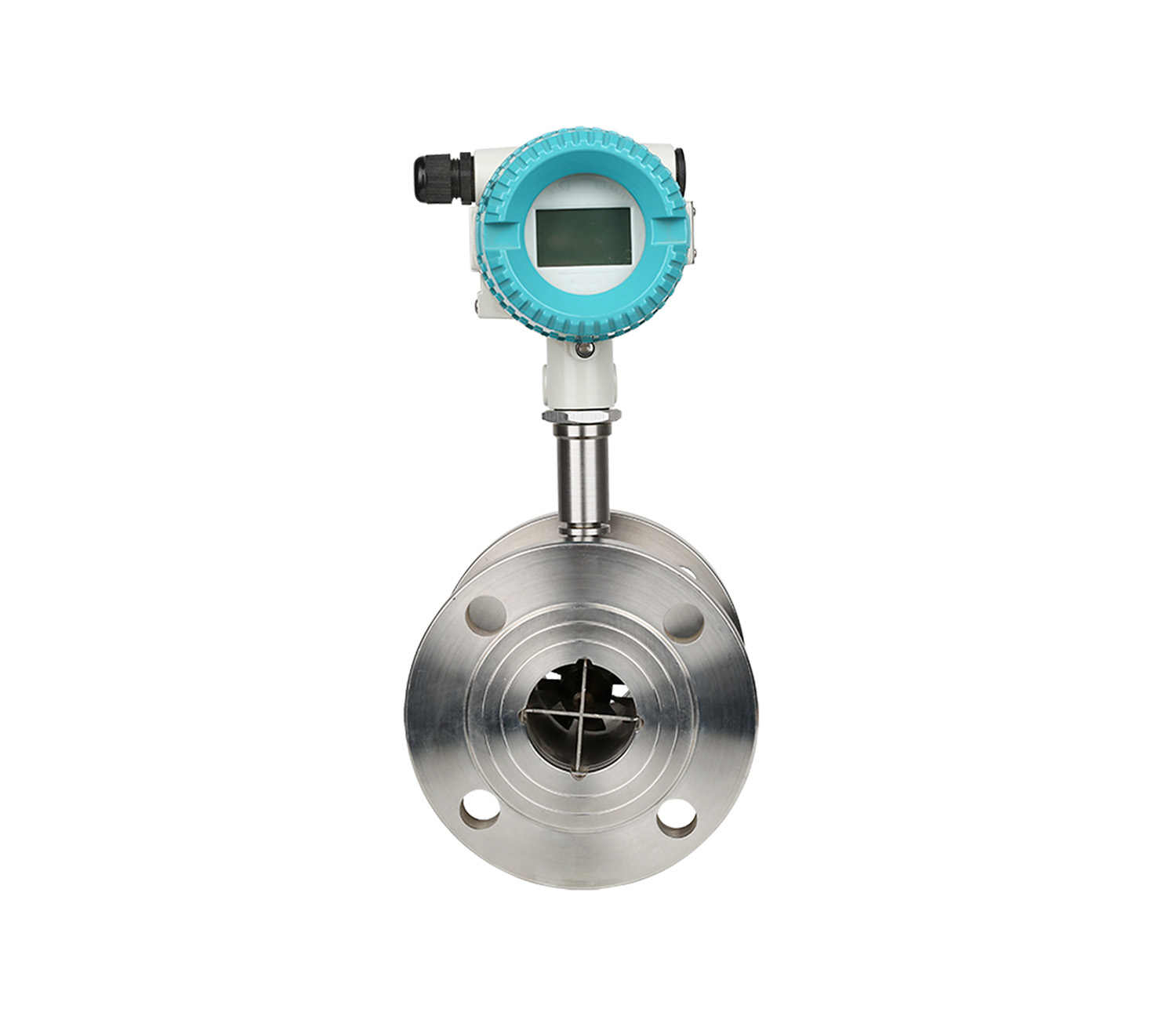

    法兰一体液体涡轮流量计
      液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。
      液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器液体涡轮流量计具有精度高,重复性好,寿命长操作简单等特点。
      可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量。


    分享到:
    工作原理
    产品特点
    技术参数
    安装要求
    工作原理
    当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正
    比。叶轮的转动周期地改变磁回路的磁阻值,检测线圈中的磁通随之发生周期性变化,产生
    频率与叶片旋转频率相同的感应电动势,经放大后,进行转换和处理。
    涡轮流量计的实用流量方程为:
    Qv  f / K
    式中 Qv……为体积流量,m3 / s;
    f ……流量计输出信号的频率, Hz ;
    K ……流量计的仪表系数,1/m3。
    流量计的系数与流量(或雷诺数)的关系曲线如图1.1 所示。由图可见,仪表系数分
    为二段,即线性段和非线性段。线性段约为其工作段的三分之二,其特性与传感器结构尺寸
    及流体粘性有关。非线性段特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器
    流量下限时,仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。
    产品特点
    高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;(R 指读数误差)
     重复性好,短期重复性可达0.05%~0.2%,正是由于良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
     输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
     原始脉冲频率范围(10Hz~1.5KHz),信号分辨力强;
     量程比宽10:1~20:1;
     结构紧凑轻巧,安装维护方便,流通能力大;
     适用高压测量,传感器表体上不必开孔,易制成高压型仪表;
     可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
    技术参数
    安装要求
     环境温度
    避免安装在温度变化较大的场所,若可能受到其他设备热辐射,须有隔热通风措施。
     大气条件
    避免把流量计安装在含腐蚀性气体的环境中,如需安装,则必须提供通风措施。
     机械振动或冲击
    流量计虽结构很坚固,但应选择安装在振动或撞击小的场所。如确须将流量计装在振动
    较大的管道上,需加设管道支撑。
     其他注意事项
    涡轮流量计的周围应有充裕的空间,以便作业和定期检查。
    安装场所应便于接线和安装管道。
