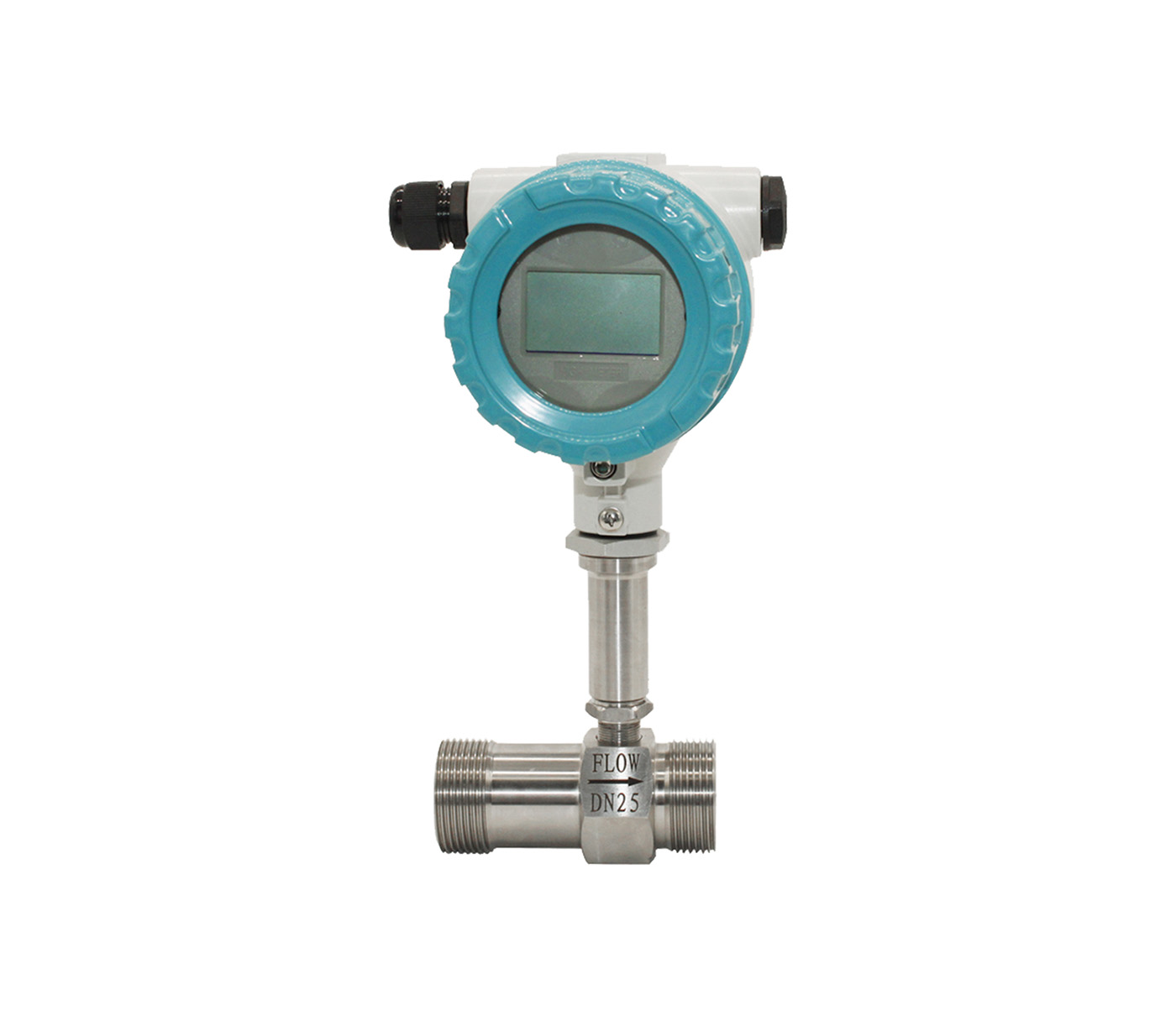

    外螺纹液体涡轮流量计
    LWGY-CQ系列涡轮流量计是速度式流量计中的主要种类当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。

    分享到:
    工作原理
    产品简介
    技术参数
    工作原理
    流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k
    式中:
    f——脉冲频率[Hz];
    k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k
    Q——流体的瞬时流量(工作状态下)[m3/h];
    3600——换算系数。
    每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量
    产品简介
    液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。
     液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器液体涡轮流量计具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量
    LWGY-CQ系列涡轮流量计是速度式流量计中的主要种类当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。
    技术参数
    yle="width: 750px; height: 1995px;" />
    广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、污水处理站(环保污水控制、化工污水、电镀污水)、造纸(纸浆)、泥浆、医药、食品等工农业的生产公司过程流量测量和控制。(产品图)
