DN800电磁流量计
发布时间：2025-06-26
- DN800 电磁流量计是指公称通径为800毫米的电磁流量计
- 这是一个相当大的口径，通常用于大型管道系统中导电液体的流量测量，例如
- 市政工程： 自来水厂原水/出厂水、污水厂进/出水总管、大型输水管线。
- 工业供水/排水： 大型工厂（如电厂、钢厂、化工厂）的循环冷却水、原水、工艺水、废水总管。
- 水利工程： 大型泵站、灌区主干渠。
- 化工/石化： 工艺管道（需满足导电性要求）。
- 供暖： 大型区域供热管网的主管道。
选择和使用 DN800 电磁流量计的关键点

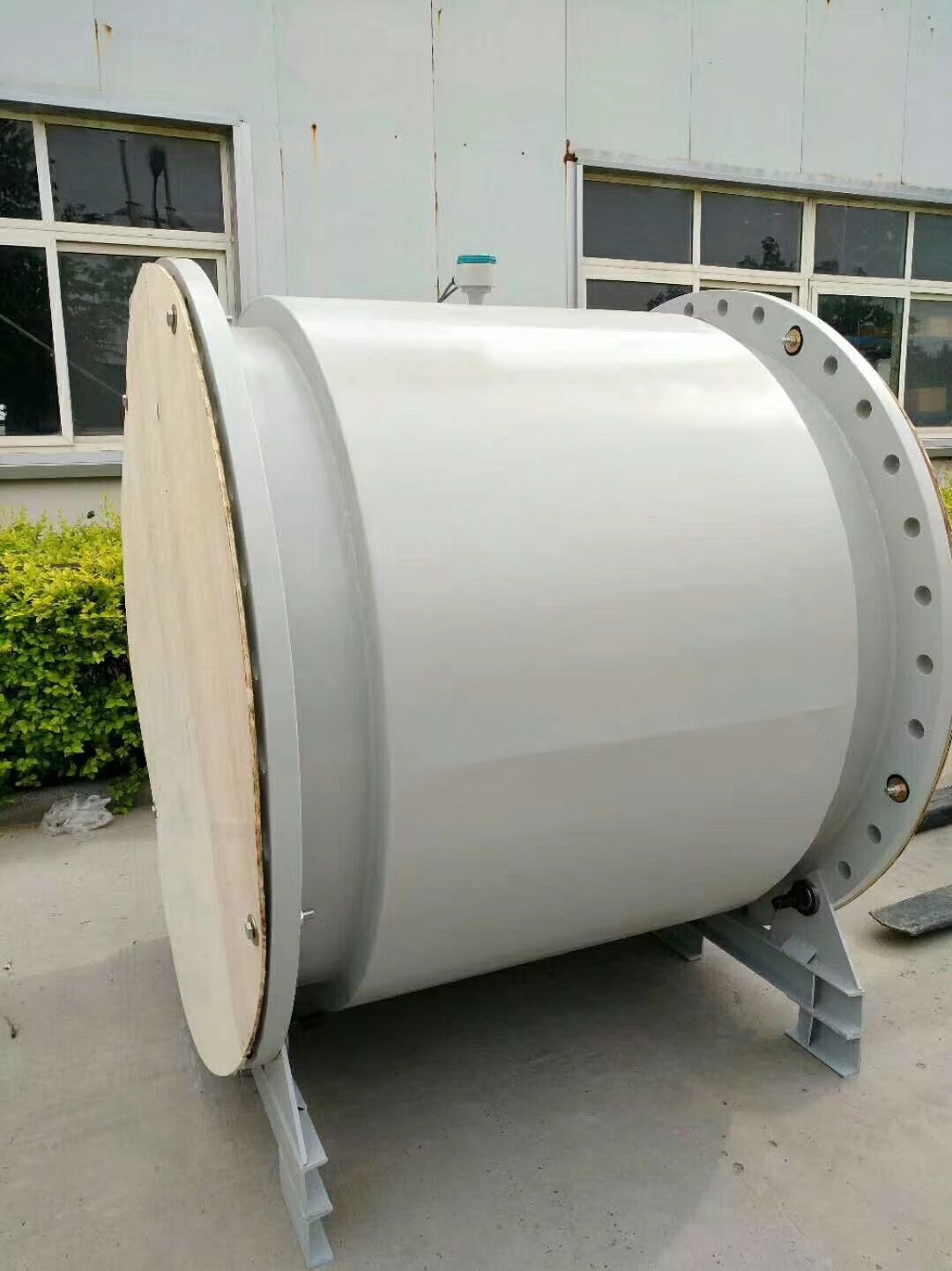

DN800 电磁流量计
测量原理：
- 基于法拉第电磁感应定律。流体（必须是导电液体）流过垂直于流动方向的磁场时，会在安装在管壁上的电极上感应出与流速成正比的电动势（电压）。测量这个电压即可得到流速，再乘以管道截面积得到体积流量。
- 关键要求： 被测流体必须具有最低电导率（通常 > 5 μS/cm）。不能用于测量油、气体、纯水或非导电液体。
DN800 电磁流量计主要优点：
- 无压损： 传感器内部无活动部件和阻流件，几乎不产生压力损失。
- 测量范围宽（量程比大）： 通常可达20:1甚至更高，适用于流速变化大的场合。
- 精度高： 出厂校准精度通常可达 ±0.5% R 或更高（实际安装和使用条件会影响）。
- 适用管径范围广： 从几毫米到几米均可覆盖，DN800 完全在其范围内。
- 可测量脏污、腐蚀性液体： 选择合适的电极和衬里材料是关键。
- 双向测量： 可同时测量正反两个方向的流量（取决于仪表配置）。
- 输出信号稳定，与流体物性（温度、压力、密度、粘度 - 在一定范围内）无关。
DN800 电磁流量计
选型关键参数：
- 1、电极材料：
- 316L不锈钢： 最常用，经济，适用于一般水、污水等弱腐蚀性液体。
- 哈氏合金： 耐腐蚀性更强，适用于酸、碱、盐等腐蚀性液体。
- 钽： 耐强酸腐蚀（特别是盐酸）。
- 钛： 耐海水、氯离子腐蚀。
- 铂铱合金： 高稳定性，常用于超纯水或要求极高的场合（DN800 少见）。
- 碳化钨： 耐磨蚀性好，适用于含固体颗粒的浆液。
- 2、衬里材料：
- 氯丁橡胶： 耐磨、弹性好，适用于一般水、污水（<80°C）。
- 聚氨酯橡胶： 极耐磨，适用于含固体颗粒的浆液（<70°C）。
- 聚四氟乙烯： 耐强腐蚀、耐高温（<180°C），适用于强酸、碱、溶剂。但耐磨性较差。
- PFA： 类似PTFE，耐腐蚀耐温，柔韧性更好（<180°C）。
- 陶瓷： 极端耐磨、耐腐蚀、耐高温（<160°C），但成本高且易碎（DN800 极少见）。
- 3、额定压力和温度： 必须满足现场工艺管道的压力和流体温度要求。DN800 通常用于低压（PN10/16）或中压（PN25/40）场景。
- 4、精度等级： 根据应用需求选择（如 ±0.5%, ±0.3%, ±0.2%）。
- 5、输出信号：
- 模拟量：4-20mA（常用）、0-10V。
- 脉冲/频率：用于总量累计或连接PLC。
- 数字通讯：HART、Modbus (RS485)、Profibus PA/DP、Foundation Fieldbus 等，便于集成到DCS/SCADA系统。
- 电源： 220V AC 或 24V DC。
- 防护等级： 通常要求 IP65/IP67/IP68（防水防尘）。
- 防爆要求： 如果安装在危险区域，需选择相应防爆认证的型号（如 Ex d, Ex ia）。
- 结构型式：
- 一体型： 传感器和变送器集成在一起，安装接线方便。适用于环境不太恶劣的场合。
- 分体型： 传感器和变送器分离，用电缆连接。适用于传感器安装环境恶劣（高温、高湿、空间狭小、不便观察）或需要远程显示/操作的场合。DN800 口径大、重量重，变送器通常需要安装在易于操作的位置，因此分体型更常见。
- 本地显示： 是否需要现场显示瞬时流量和累积流量（通常集成在变送器上）
