在工业流量计量领域，差压流量计与孔板流量计是常被提及的仪表，但二者并非简单的并列关系，而是“包含与被包含”的紧密关联。许多用户容易混淆二者概念，本文将从定义、原理、结构、性能、适用场景等多个维度，详细拆解它们的区别，并提供实用的选型指南，助力用户精准选型，降低运行成本。
差压流量计是一类计量仪表的统称，它基于“流体流经节流元件产生压力差，通过差压信号换算流量”的原理进行设计，属于广义的流量计量技术体系。其核心特征在于“以差压为测量核心”，包含多种细分类型，像孔板流量计、喷嘴流量计、文丘里流量计、V锥流量计等都是其典型代表。

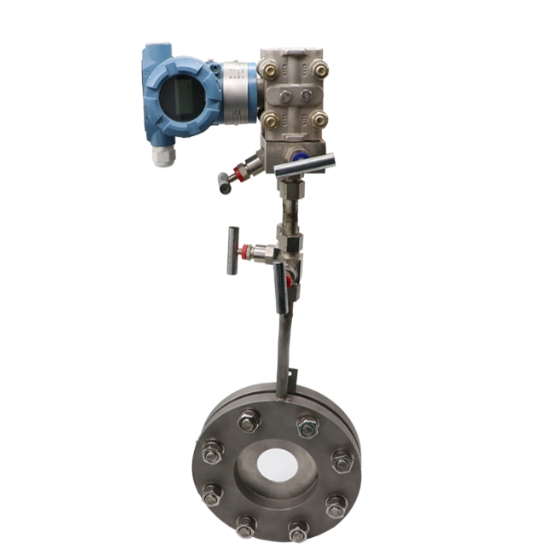

孔板流量计是差压流量计的一种具体实现形式，它特指以标准孔板作为节流元件的差压式计量设备。在差压流量计家族中，孔板流量计应用最为广泛，历史也最为悠久，属于狭义的具体产品类别。
简单来说，孔板流量计一定是差压流量计，但差压流量计并不等同于孔板流量计。
差压流量计整体遵循伯努利方程。当流体在管道内流动时，流经节流元件（如孔板、喷嘴、文丘里管、V锥等），流束会发生收缩，流速相应提升，而静压力则会下降，从而在节流元件前后形成稳定的差压。这个差压值与流量的平方成正比，通过差压变送器检测差压信号，再经过计算就能得出流量数据。
差压流量计由“节流元件 + 差压变送器 + 引压管 + 流量积算仪”组成完整的测量系统。不同类型的差压流量计，其核心差异在于节流元件的结构设计。例如，孔板是一个中心开孔、边缘锐利的圆形金属板；喷嘴的形状则类似于一个逐渐收缩的管道；文丘里管由入口段、喉部、扩散段组成；V锥的形状呈锥形。
孔板流量计作为差压流量计的细分款，其测量原理与差压流量计的通用原理一致。流体流经标准孔板时，在孔板前后产生差压，通过测量这个差压并利用相关公式计算得出流量。
| 对比维度 | 差压流量计（含全系列节流元件） | 孔板流量计（单一节流元件） |
|---|---|---|
| 核心差异 | 节流元件多样，包括孔板、喷嘴、文丘里等，可根据不同工况进行选择适配 | 仅使用孔板作为节流元件，结构固定，灵活性相对较低 |
| 测量精度 | 因节流元件不同而差异较大，高精度款如文丘里、V锥可达±0.5% - ±1.0% | 常规精度为±1.5% - ±2.5%，受加工精度、安装条件等因素影响较大 |
| 压力损失 | 差异显著，文丘里管、V锥的压损较小，一般≤5kPa；而孔板的压损较大，通常在10 - 50kPa | 压力损失大，属于高能耗型节流元件，会增加系统的运行成本 |
| 量程比 | 常规为1:3 - 1:10，部分经过优化的节流元件可达1:15 | 量程比窄，仅1:3 - 1:5，在小流量测量时误差较大 |
| 抗干扰能力 | 取决于节流元件的类型，V锥、文丘里抗杂质、抗堵能力强；孔板则易受磨损、结垢影响，导致测量精度下降 | 抗杂质、抗堵能力弱，孔板边缘磨损后精度会骤降，需要定期维护和更换 |
| 适用场景 | 覆盖气体、液体、蒸汽等多种介质，适配高温高压、高粘度、含少量杂质等复杂工况 | 适用于清洁介质、工况稳定、对测量精度要求不高的场景，如普通工业流体监测 |
| 安装维护 | 不同类型要求不同，文丘里管安装长度短，V锥可在线拆装；但整体安装相对复杂 | 前直管段需10D - 30D，后需5D - 10D，引压管易堵塞，需要定期拆检孔板，维护工作量大 |
| 成本 | 整体偏高，高精度款如V锥、文丘里初期投入较大 | 初期采购成本低，但长期运行能耗高、维护成本也较高 |
孔板流量计是差压流量计的“基础款”，具有成本低、技术成熟等优点，适合对精度要求不高、工况稳定的简单场景。而差压流量计的其他细分类型（如V锥、文丘里）则是“升级款”，在精度、能耗、适配性等方面更具优势，能够满足更复杂、更高要求的工况。
青天特克在流量仪表领域深耕多年，针对差压流量计的全系列场景，提供孔板流量计、V锥流量计、文丘里流量计等全产品线，同时还覆盖电磁、超声波等其他类型流量计，能够满足工业生产、市政水务、石油化工、能源电力等多行业的需求。
青天特克的孔板流量计严格遵循国标GB/T 2624生产，加工精度高、适配性强，非常适合基础工况的计量。其升级款的V锥、文丘里差压流量计，具备高精度（±0.5%）、低损耗、宽量程比（1:10）等优势，可完美替代传统孔板流量计，有效降低长期运行成本。
所有产品均支持定制化选型，搭配智能差压变送器与数据采集系统，能够实现实时监控、远程传输与异常预警。并且，青天特克在全国设有20 + 服务网点，为用户提供安装指导、校准维护等一站式服务。
青天特克以技术为核心，以品质为保障，致力于为用户提供适配工况、稳定可靠的流量计量解决方案，成为工业计量领域的可靠合作伙伴。
