    明渠电磁流量计

    青天特克电磁明渠流量计是一款基于流速面积法研发的智能化流量监测设备,无需改造修建专用量水建筑物,依托精准采集的过水断面面积与断面流速数据,通过核心算法精准核算实时流量。设备适配性极强,可广泛应用于水利工程、明渠引水、城市供水、污水处理、农田灌溉等场景,支持矩形、梯形明渠、涵洞、天然河道、溪流及下水管道等各类水道的流量精准测量,是水文监测、水资源管控、排污计量、农业节水灌溉的优选智能测控设备。


    分享到:
    仪表结构与原理
    产品核心特点
    参数信息
    应用场景
    仪表结构与原理

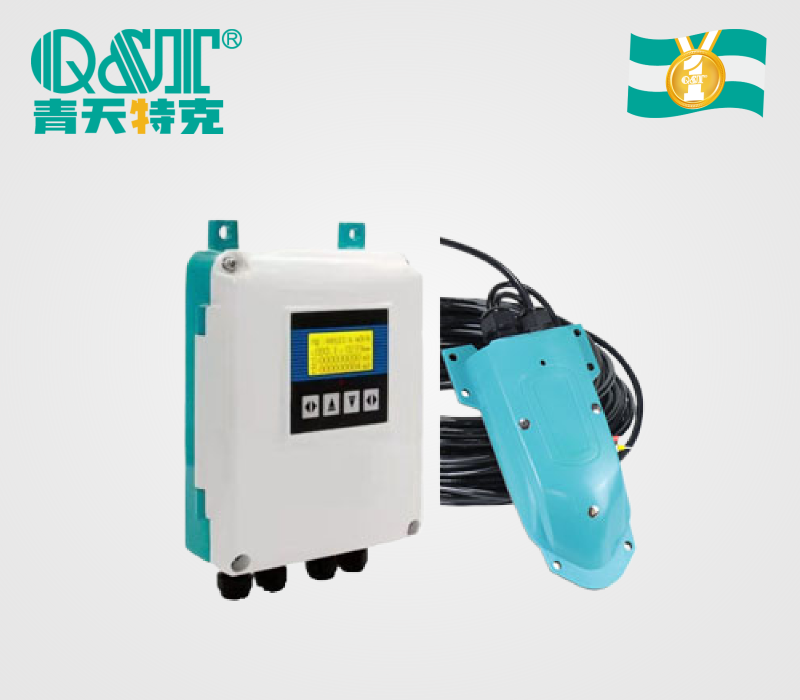

    1、设备整体结构

    本设备采用分体式结构设计,核心由流速传感器、液位计、明渠转换器及配套辅助安装结构组成,整机结构稳固、拆装便捷、运维简单。同时支持个性化选配功能,可根据现场户外无供电、远程管控需求,加装太阳能供电系统、明渠流量无线监控系统,适配各类复杂野外、工地现场工况。
    明渠电磁流量计

    2、核心工作原理

    设备依托成熟的物理原理与嵌入式智能运算系统,实现全自动精准测流,全程稳定可靠、抗干扰性强。

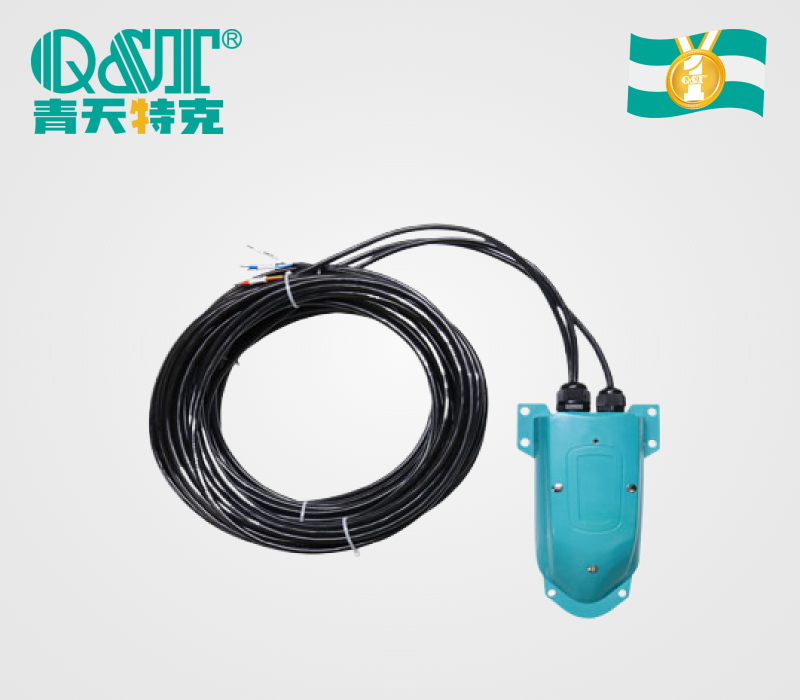

    流速采集层面,严格遵循法拉第电磁感应定律,通过高精度流速传感器实时捕捉明渠内流体的瞬时流速,数据采集灵敏、精准。水位采集层面,可适配超声波液位计、压力式液位计、浮球液位计等多种液位设备,主流搭配超声波液位计,利用超声波时差法精准测算明渠实时水位高度。
    最终由明渠转换器整合渠道预设尺寸、实时流速、水位数据,搭载专业流量修正算法,精准计算出渠道实时瞬时流量、累积流量等核心数据。测量数据可实时显示于高清液晶屏幕,同时可通过专属通讯接口同步传输至二次仪表,实现数据可视化、远程化管控。
    产品核心特点

    1、安装便捷,降本增效:标准渠道无需改造,可直接现场安装,大幅降低施工难度与工程成本,适配新旧各类测流场景。
    2、适配范围更广:相较于传统堰槽流量计,可适配更宽的渠道工况,突破传统设备测量局限,通用性更强。
    3、无损耗无干扰:测量过程无水头损失,不阻碍水流状态,完全不受下游壅水影响,保障自然水流工况下的测量准确性。
    4、测量精度稳定:核心测量数据不受流体密度、粘度、温度、压力、电导率变化影响,复杂水质、工况下依旧保持高精度测量。
    5、高清可视全天候读数:搭载液晶背光显示屏,强光直射的户外白天、夜间无光环境均可清晰读取各项监测数据,全天候适配户外作业。
    6、多接口兼容拓展:标配脉冲输出、频率输出、485通讯接口等多种输出方式,可灵活对接各类二次仪表、监控平台,适配智能化组网管控。
    7、数据持久留存:内置数据保存功能,长期停电工况下,可自动留存设备设置参数、历史流量数据,避免数据丢失,保障监测连续性。
    8、定制化适配性强:支持选配太阳能供电、无线流量监控系统,完美适配野外无市电、远程无人值守监测场景。
    9、全域场景适配:可精准测量天然河流、溪流自然水流流量,适配自然水文监测场景。
    10、污水工况专用:适配污水排放渠道、下水道管道流量测量,耐污水腐蚀、抗杂质干扰,适配市政排污、工业废水监测场景。
    11、智能抗干扰:支持盲区自定义调节,可有效屏蔽探头周边杂波、环境干扰信号,进一步提升测量稳定性。
    12、大范围精准测量:测量量程宽泛,不受渠道支流、面回水影响,复杂水流工况下依旧测量精准。
    参数信息
    参数项目
    技术指标
    设备结构
    分体式
    流速测量范围
    0.05m/s ~10m/s
    渠道水位范围
    ≤59m
    渠道宽度适配
    ≤59m
    流速测量精度
    ±0.5%
    水位测量精度
    ±0.2%FS
    设备整体测量精度
    ±5%
    工作环境温度
    -20℃~ +50℃
    液晶显示内容
    瞬时流量、累积流量、流速、流量百分比、液位百分比、液位高度、报警信息等
    信号输出方式
    脉冲输出、频率输出、485接口
    转换器供电电压
    +24V DC
    设备功耗
    ≤10W
    传感器防护等级
    IP68
    转换器防护等级
    IP65
    适配水道类型
    各类管道、明渠、涵洞、天然溪流、河流、污水排放渠道
    应用场景

    青天特克电磁明渠流量计凭借高适配、高精度、免改造、低能耗、强抗扰的核心优势,广泛适用于农田智能灌溉、水利工程水文监测、城市供水输水计量、市政污水处理排放监测、工业废水流量统计、天然河道溪流生态水文监测、涵洞输水计量等各类场景,是水资源精细化管理、节水管控、排污合规监测的专业智能设备。
