一、产品概述

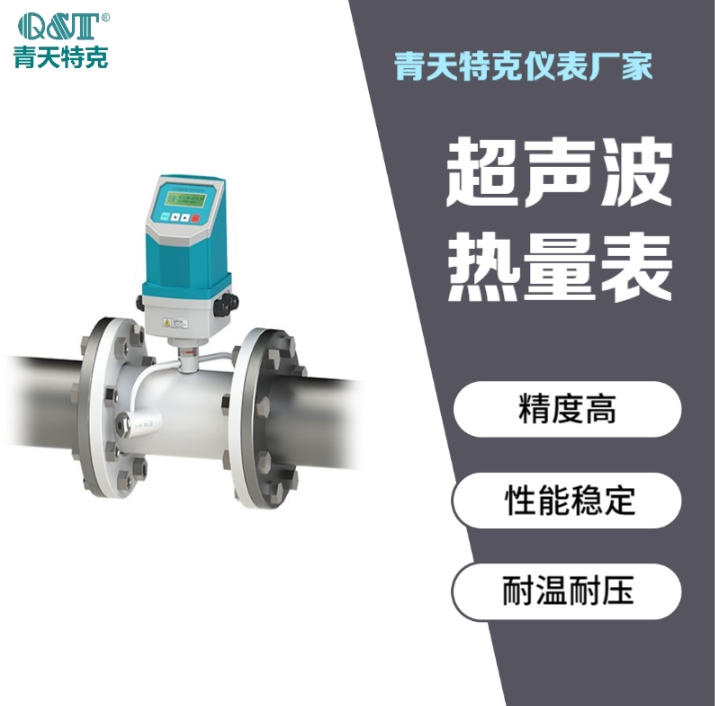

青天特克 CQT-G 一体式超声波热量表，全口径覆盖 DN15~DN1000，适配分户采暖、楼宇换热站、区域能源中心、中央空调冷热计量全场景。

采用对射式超声波时差法精准采集流量，搭配成对进口高精度 PT1000 温度传感器实时监测供、回水温度，内置智能积算单元自动运算换热系统吸收/释放总冷热量。整机符合行业标准《热量表》CJ 128-2020，是进口冷热计量仪表的高性价比国产平替方案。

---

二、核心计量原理

模块	技术说明
流量测量	时差法超声波对射测流。管道两端换能器双向收发声波，捕捉顺流、逆流传播时间差计算流速，结合截面积换算瞬时/累积流量。无叶轮、无机械结构，无磨损、不堵塞，恶劣水质长期稳定计量。
热量积算	同步采集进水、回水双路温度信号，结合实时流量，依据热力学公式持续积分运算，精准输出瞬时冷热功率 + 累计冷/热量，支持制热/制冷双向计量。

---

三、产品核心优势

1｜高精度稳定计量体系

• 动态流量自适应补偿算法：宽流速区间自动修正，低流速、流量波动工况测量无偏移
• 进口配对 PT1000 铂电阻：温度分辨率 0.01℃，温差采集误差极小，保障热量结算精准
• 智能自诊断模块：实时监测换能器、温度传感器、供电状态，故障自动报警记录，运维可视化

2｜一体化紧凑结构，安装便捷

整机一体式集成设计，流量管段、测温底座、积算显示单元三合一，占用空间小，管道改造无需复杂配件；直通式管路压损极低，降低管网循环泵能耗。

3｜双电源长效稳定供电

供电模式	说明
内置锂电池	3.6V 4.0Ah，静态超低功耗，寿命 ≥8 年，断电数据永久保存
外部市电	DC12V 持续供电，适配换热站/机房长期在线监测
切换机制	双电源自动切换，杜绝断电断计

4｜多协议通用通讯，适配智慧能源平台

• 标配 RS-485 / M-BUS 双通讯接口
• 原生兼容：Modbus-RTU、CJ/T 188-2004、Bacnet
• 可无缝对接：热网 SCADA、楼宇自控、中央空调集控、能耗监测平台
• 预留光电升级接口，后期远程升级无需拆机，全生命周期可拓展

5｜高防护·宽承压，工况适配性强

指标	参数
防护等级	IP65（户外机房、地下管廊稳定运行）
承压等级	标准 1.6MPa，可选 2.5MPa 高压款
冷热两用	冬季采暖 + 夏季中央空调冷量计量，一台通用

---

四、完整技术参数

项目	参数详情
产品型号	CQT-G 超声波热量表
口径范围	DN15 ~ DN1000
测量原理	超声波时差法（对射式）
执行标准	CJ 128-2020《热量表》
测温元件	进口高精度 PT1000 铂电阻
温度分辨率	0.01℃
承压等级	标准 1.6MPa，定制 2.5MPa
供电方式	3.6V 4.0Ah 锂电池 / DC12V 外部供电（双电源自动切换）
电池寿命	≥8 年
防护等级	IP65
通讯接口	RS485、M-BUS；光电升级接口
支持协议	Modbus、CJ/T 188-2004、Bacnet
核心算法	动态流量补偿、全工况温压补偿、智能自诊断监控
介质适配	冷热两用清水（供暖水 / 中央空调冷冻水·冷却水）
结构形式	一体化紧凑结构
核心特性	无机械磨损，抗泥沙杂质，适配恶劣水质

---

五、适用场景

场景	典型应用
🏠 住宅分户计量	集中供暖分户热计量、公平收费结算
🏢 楼宇换热系统	写字楼、商场、医院、学校换热站总热量监测
🏭 区域能源站	城市集中供热、分布式能源站冷热总计量
❄️ 中央空调系统	商业综合体、产业园、酒店冷量计量与能耗分摊
📊 智慧能耗管控	园区/厂区冷热能耗统计、节能分析、管网运维

---

六、平替核心亮点（对标进口品牌热量表）

维度	优势说明
全参数对等替代	口径、精度、通讯协议、承压防护完全对标进口款，老旧项目可直接替换，管路/自控系统无需改造
全生命周期低成本	一体式免维护，无易损机械部件，8 年长效电池减少更换频次，国产定价大幅降低采购成本
本地化技术适配	针对国内水质工况优化补偿算法，抗水垢、杂质能力优于进口通用款
灵活定制拓展	支持高压、大口径、专用协议定制，光电在线升级适配智慧热网长期迭代
合规计量资质	严格遵循 CJ 128-2020 国标，计量数据具备结算溯源效力，满足供热收费与能耗审计要求

---

如需选型和报价，请咨询工程师-甘工：18223340054（电话微信同号）。
