重庆青天特克CQTLD/F非满管电磁流量计：破解半管计量难题，市政/环保/水利优选

随着国内雨污分流改造、市政污水管网、工业废水排放及灌区引水工程大规模推进，大量现场管道长期处于半管流、非满管状态，普通满管电磁流量计无法完成有效计量。重庆青天特克CQTLD/F型非满管电磁流量计，依托流速-面积法测量原理，专门针对开放式管线、无溢流堰大流量管道研发，能够连续稳定采集非满管工况下导电液体流量，是国内非满管流量监测的主流国产仪表。

一、产品原理：流速+液位双参数协同测量

CQTLD/F非满管电磁流量计主要由流速传感器、液位传感器、流量显示分体转换器三部分组成。设备同时采集管道内部流速与液位高度，输入管道内径或渠道宽度参数后，仪表自动运算管道实际过流截面积，实时输出瞬时流量、流速、累积流量、液位等核心测量参数。

核心测量逻辑：流量 = 流速 × 实时过流截面积

该原理突破了传统电磁流量计仅能测量满管流量的局限，通过电极位置优化设计（低至1/10D仍可稳定测量）和液位实时补偿技术，实现了非满管状态下流量的动态精准计量。

二、产品核心优势

• 无需满管运行：可测量液位低至管道截面一定比例，彻底突破传统满管流量计的限制
• 无机械运动部件：无阻流元件，压力损失极小，不存在堵塞问题，对固液两相流体（泥浆、纸浆、污水）适应性良好
• 不抬高上游水位：安装后不会带来水头损失，不存在堰槽堵塞淤积的检修难题
• 满管/非满管自适应：无论是满管还是非满管状态，均可保持可靠测量精度
• 智能分体结构：分体式转换器可远离潮湿/高温管道现场，适应复杂安装环境

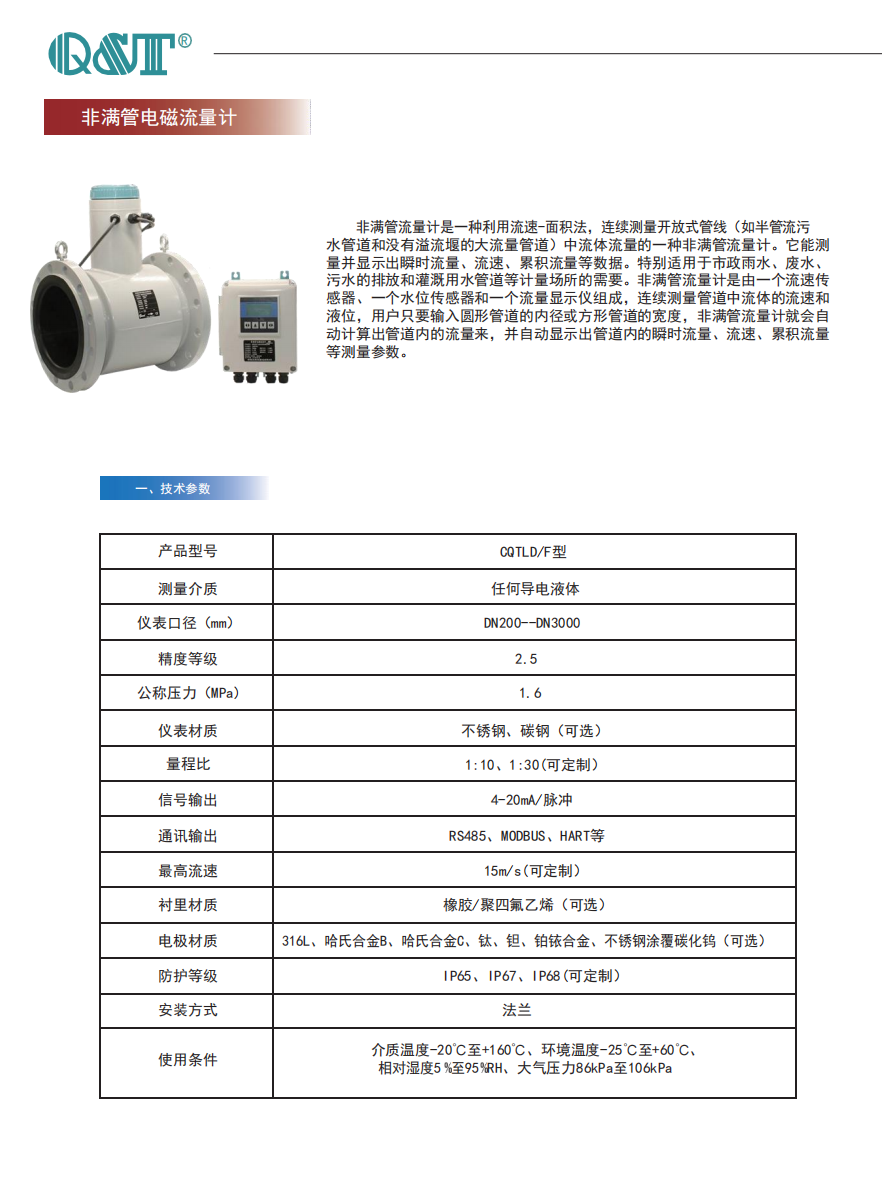

三、核心技术参数

四、主要应用场景

1. 市政雨污分流管网

城市污水管网、雨水管网常年非满管运行，用于污水排放总量统计、管网溯源、污水治理考核，替代传统堰槽方案，有效减少淤泥堵塞维护工作。

2. 工业企业废水排放监测

化工、冶炼、制造业企业排污管道，监测废水外排流量，满足环保在线监测上报要求；可搭配太阳能无线远传，部署于厂区外围排污点位。

3. 冶金矿山行业

矿山泥浆、冶炼废水管道含固体颗粒，耐磨衬里与电极适配高磨损介质，实现半管状态下废水流量计量。

4. 农田灌区引水工程

农业灌溉输水管道水位随季节变化波动大，时而满管时而半管，用于引水水量统计与用水计量考核；偏远灌区可选用太阳能供电+无线远传方案。

5. 工业园区污水总管

园区综合排污主管工况波动大、液位变化频繁，实现总排污量统计，便于园区水务运维管理。

五、选型要点

1. 口径确认：覆盖DN200～DN3000，核对管道法兰标准，非标法兰可定制
2. 介质工况匹配：
   • 腐蚀工况→PTFE衬里 + 哈氏合金/钛电极
   • 泥浆磨损工况→橡胶衬里 + 耐磨电极
3. 压力温度：常规1.6MPa，高温高压可定制
4. 供电与通讯：
   • 厂区有市电→220V供电 + RS485有线通讯
   • 野外/井室无市电→低功耗主板 + 太阳能 + RTU无线远传（NB-IoT/4G）
5. 防护等级：地下积水井室→IP68；户外干燥环境→IP65/IP67
6. 输出信号：对接PLC选4-20mA；组网采集选MODBUS/HART

六、厂家实力｜重庆青天特克

重庆青天特克是国内流量仪表专精特新源头厂家，CQTLD/F非满管电磁流量计全流程自主研发生产，拥有自有流量标定实验室，出厂严格校验，产品出口160多个国家和地区，现货储备充足，交付周期短，性价比突出。

核心竞争优势：

• 项目经验丰富：已完成灌区双计量方案、工业废水监测等众多标杆案例，应对地下井室、野外偏远点位、高磨损废水等复杂现场拥有成熟解决方案
• 全链条服务能力：提供前期工况评估、方案选型、法兰非标定制、安装技术指导、平台协议对接、后期技术支持全链条服务
• 非标定制灵活：区别于普通中间商，可根据现场特殊工况进行软硬件非标调整，针对信号差野外点位优化双网络无线传输方案
• 资质认证齐全：自建标定实验室，计量型式批准、防爆、CE认证齐全

重庆青天特克 —— 非满管电磁流量计源头工厂，2026年市政/环保/水利半管流量监测优选合作伙伴。
