大口径主干管网计量专业方案，DN800~DN3000全覆盖，源头工厂实流标定
大口径主干管网计量一直是水务、污水、水利工程项目的核心难点——管道口径大、介质含泥沙悬浮物、现场干扰强，对设备刚性结构、磁场均匀度、长期运行稳定性要求极高。重庆青天特克CQTLD-D系列大口径管道专用管段式电磁流量计，主力覆盖DN800~DN3000全系列规格，专为市政给排水、污水处理厂总管、水利灌区、化工管网等大管径导电液体流量计量开发，国产源头厂家，对标进口大口径仪表，性价比突出，产品出口160余个国家和地区。
一、产品简介
CQTLD-D大口径电磁流量计依据法拉第电磁感应定律开发，分为一体式、分体式两种结构。大口径现场优先选用分体式——传感器埋地或井室安装，转换器置于地面，便于调试查看与日常运维。
核心设计特点
- 无阻流件、无可动部件：测量管内部无阻挡结构，压力损失几乎为零，不易发生杂物缠绕堵塞，适配液固两相介质（污水、泥浆、矿浆等）
- 测量稳定：不受介质温度、粘度、密度变化影响，双向流量均可计量，适配长期连续不间断运行工况
- 加固型结构：大口径法兰采用加厚加固工艺，有效规避管道沉降带来的法兰撕裂、渗漏风险
- 高防护等级：适配地下井室、户外露天等恶劣工业现场

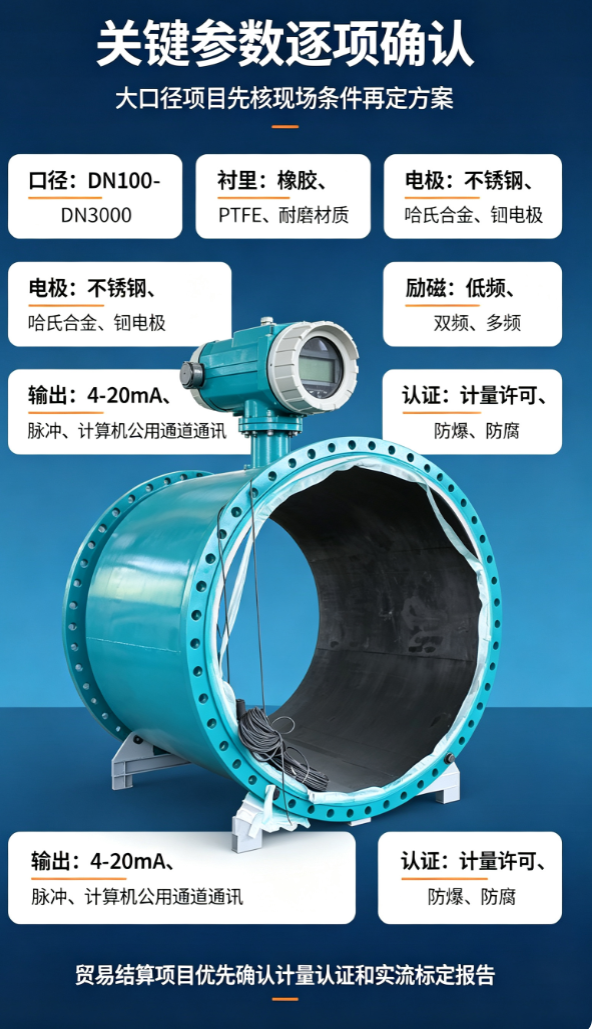

二、核心技术参数
| 项目 | CQTLD-D系列参数 |
|---|---|
| 公称通径 | DN800、DN1000、DN1200、DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000（支持非标超大口径定制） |
| 结构形式 | 一体式 / 分体式（DN800及以上推荐分体） |
| 测量介质 | 电导率≥5μS/cm导电液体；去离子水≥20μS/cm |
| 精度等级 | ±0.5%（流速≥0.8m/s），可定制±0.3% |
| 流速范围 | 0.5~15m/s |
| 公称压力 | 1.0MPa、1.6MPa（2.5~4.0MPa高压可定制） |
| 衬里材质 | 氯丁橡胶、聚氨酯橡胶、PTFE、PFA、FEP（聚氨酯耐磨适配泥浆污水，四氟系列适配强酸强碱腐蚀工况） |
| 电极材质 | SUS316L、哈氏合金B/C、钛、钽、铂铱合金（按需选配） |
| 介质温度 | -20℃～160℃ |
| 防护等级 | 传感器IP68，转换器IP65/IP67可选，可长期浸水运行 |
| 信号输出 | 4-20mA、脉冲；通讯RS485-Modbus、HART；支持LoRa/NB-IoT无线远传 |
| 励磁方式 | 双频矩形波励磁，抗工频干扰，抑制电极极化漂移 |
| 执行标准 | JB/T 9248-2015、JJG1033-2007 |
三、主要应用场景
| 行业领域 | 典型场景 | 常用口径范围 |
|---|---|---|
| 市政水务 | 自来水厂总出水、市政供水管网主干管、二次供水大管道贸易计量 | DN1000、DN1200、DN1400、DN1600 |
| 污水处理 | 污水厂进水总管、出水排放总管、合流制管网、污泥回流管道 | DN1800、DN2000、DN2200 |
| 水利灌区 | 大型引水压力管道、调水工程、农田水利主干管道流量监测 | DN2400、DN2600、DN2800、DN3000 |
| 化工、冶金 | 大管径工艺循环水、化工废水、矿浆浆液等导电介质计量 | 按工况定制 |
| 园区大型管网 | 工业园区循环水、换热站总管网流量采集，环保排放监控 | 按工况定制 |
⚠️ 提示：本系列为满管管段式电磁流量计，管道须保证满管运行；若现场为非满管自流工况，请选用CQTLD/F非满管电磁流量计。
四、选型关键要点
- 结构选型：DN800及以上、地下井室或潮湿环境，优先选分体式，转换器安装于地面便于运维；DN1000~DN3000超大口径全部建议分体结构；
- 衬里电极匹配介质：
- 污水、泥浆→聚氨酯衬里（耐磨抗冲刷）
- 强酸强碱→PTFE/PFA衬里（耐化学腐蚀）
- 强腐蚀介质→哈氏合金、钛、钽电极
- 压力等级确认：核对现场管道法兰标准（国标、美标ANSI、日标JIS均可定制）；
- 供电与远传：市电工况常规220VAC；野外无市电可配套太阳能供电+RTU远传；
- 安装条件：保证足够直管段（前5D后3D，条件允许前10D后5D）；DN1000及以上超大口径流量计前后须做好管道承重支墩，避免管道沉降拉扯传感器法兰造成损坏。
五、厂家优势｜重庆青天特克
1. 源头生产，全大口径完整产能
CQTLD-D大口径系列自主研发生产，自有标定实验室，每台大口径仪表出厂完成实流标定，杜绝外协贴牌。完整覆盖DN800~DN3000全系列，非标特殊口径支持定制。
2. 结构工艺适配国内现场
- 大口径传感器法兰加厚加固，针对国内管网沉降、井室浸水工况优化
- IP68高防护，适应地下恶劣环境长期浸水运行
- 双频励磁算法优化，针对污水、浆液噪声信号做滤波处理，数据稳定不跳数
3. 项目案例充足
大量市政污水、大型引水、化工园区DN1000~DN3000超大口径项目落地，20年行业积淀，产品出口160多个国家，对标进口产品，采购及运维成本大幅降低。
4. 交付与服务
- 主流大口径保有一定现货库存，缩短项目交期
- 提供前期工况评估、选型、非标法兰定制、现场安装指导、协议对接、售后全链条技术支持
- 全国40家办事处，本地化服务快速响应
5. 资质齐全
计量相关认证、防爆、CE等资质完备，满足环保验收、贸易结算项目要求。
六、常见问答
Q：DN1200、DN1600、DN2000这类超大口径，测量精度能否保障？
A：CQTLD-D优化大口径磁场线圈设计，磁场均匀度高，在流速≥0.8m/s条件下保证±0.5%测量精度；低流速工况可在选型阶段提前告知，做励磁参数专项优化。
Q：地下积水井室使用，传感器长期泡水会不会损坏？
A：传感器支持IP68防护等级，可长期浸水运行；分体式转换器务必安装在地面干燥位置，不要放入井内。
Q：超大口径DN2400以上，供货周期如何？
A：主流大口径规格备有现货或半成品库存，可大幅缩短交付周期；特殊非标口径根据具体参数确认排产周期。
Q：介质含沙量大、磨损严重，如何选型？
A：建议选用聚氨酯耐磨衬里，搭配哈氏合金或不锈钢喷涂碳化钨电极，提升抗冲刷磨损能力。
重庆青天特克 —— 大口径电磁流量计源头工厂，2026年市政/水利/化工大管径计量优选合作伙伴。
