非满管电磁流量计在污水管网中的应用要点

污水管网是城市水循环的“静脉”，其流量监测直接关系到防洪排涝、污水治理和资源化利用的效率。然而，排水管网中流体常呈现非满管状态（管道未被液体完全充满），传统满管流量计因无法适应液位动态变化而存在测量盲区。非满管电磁流量计通过融合电磁感应与液位补偿技术，为污水管网流量监测提供了可行的技术方案。本文梳理其核心应用要点，供工程选型与运维参考。

一、工作原理：流速-面积法

非满管电磁流量计的核心突破在于将传统电磁流量计的“流速测量”扩展为“流速-液位双参数测量”。

1. 流速测量（法拉第电磁感应定律）

当导电液体（污水）以速度v垂直切割磁场时，会在电极间产生感应电动势E，关系式为：E = K·B·D·v。通过测量E即可反推出液体流速v。

2. 液位测量

非满管状态下管道截面积随液位变化，流量计算需引入液位参数。常用液位检测技术包括：

• 电容式液位检测：管道内壁设置多对发射电极，通过电极间电容值变化推算液位高度
• 超声波液位检测：管道顶部安装超声波传感器，非接触测量液面高度

3. 流量计算（流速-面积法）

结合流速v与液位h，流量计内置算法计算过水截面积A（根据液位和管道几何形状确定），体积流量Q为：Q = A·v。

二、污水管网中的典型应用场景

大口径管道（如DN1500以上）：建议选用分体式结构，传感器安装在管道低处，转换器置于地面仪表箱。

三、安装核心要点

1. 电极安装方向

电极应水平安装，确保信号稳定。这是非满管电磁流量计安装的关键要求——水平安装可保证电极在液位波动时仍能可靠接触液体。

2. 安装位置选择

• 直管段要求：上游≥5DN，下游≥3DN。非满管对直管段的要求低于满管流量计，但仍需保证一定长度
• 避开干扰源：远离泵、阀门、弯头等，减少流态紊乱
• 倾斜管道：优先选择管道低处安装，确保电极始终浸没

3. 接地要求

传感器与转换器接地线需与被测介质导通，并以大地为零电位。这是防止电磁干扰、保证测量数据可靠性的关键环节。

4. 安装方式

• 法兰连接：均匀紧固螺栓，避免泄漏
• 传感器与转换器分离：潮湿井室环境采用分体式，传感器IP68防护，转换器置于地面干燥位置

四、选型关键考量

1. 液位测量范围

需覆盖管道截面的10%~100%，确保液位波动时仍能准确测量。部分型号可实现液位≥1/20D时的准确测量。

2. 流速范围

建议覆盖0.05~10m/s，适应低流速（初期雨水）和高流速（暴雨峰值）场景。

3. 材质与耐腐蚀性

• 电极材料：市政污水选316L不锈钢（一般腐蚀）或哈氏合金C-276（强酸强碱）；含泥沙河道水可选304不锈钢（成本更低，耐磨损）
• 衬里材料：PTFE（耐高温、强腐蚀）或氯丁橡胶（耐磨、经济）

4. 抗干扰与稳定性

• 励磁技术：低频矩形波励磁，消除工频干扰
• 防护等级：井下、积水环境须IP68（潜水型）
• 输出与通信：4-20mA（连接PLC/DCS）、RS485 Modbus、GPRS/4G无线远传（分散式管网监控）

五、运维要点

1. 定期清洁电极：污水中的悬浮物、油脂易附着电极，影响测量精度。需定期清洁传感器表面
2. 检查接地状况：确保接地线连接可靠，防止电磁干扰
3. 保持管道通畅：防止杂物在传感器周围堆积，影响流态
4. 数据比对：现场工况与标定工况差异较大时，建议做现场比对校准

六、选型提示

非满管电磁流量计适用于导电液体（电导率≥5μS/cm） 的污水管网监测。选型时需确认：

• 管道公称通径与法兰标准
• 介质电导率、腐蚀性、含固量
• 液位波动范围与流速范围
• 安装环境（井下/地面、供电条件、通讯需求）

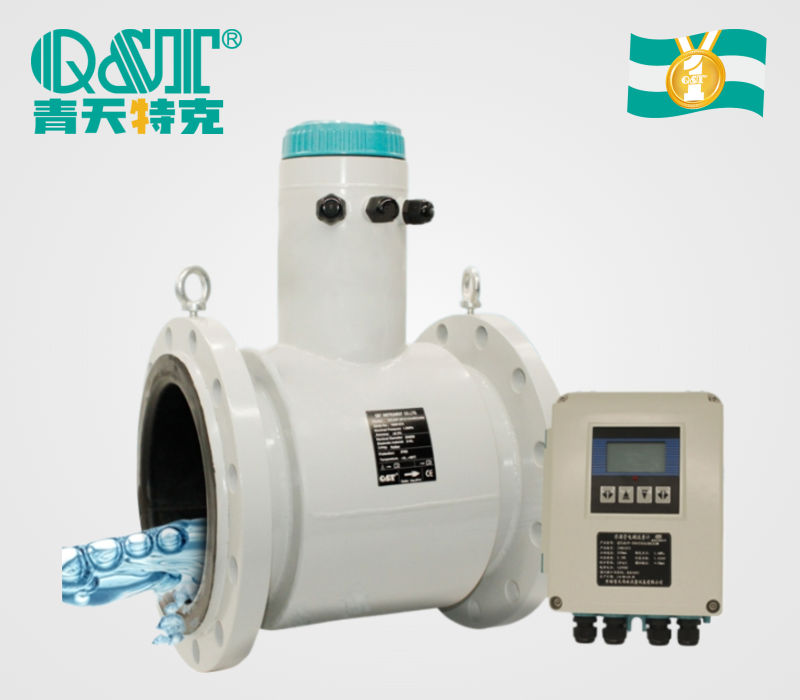

重庆青天特克CQTLD-F系列非满管电磁流量计，采用流速-面积法原理，口径覆盖DN150~DN3000，支持橡胶/聚氨酯/PTFE衬里及316L/哈氏合金/钛/钽电极选配，防护等级可达IP68，适配污水管网、自流管道、合流制管网等非满管工况。
