超声波明渠流量计是用于测量开放式渠道、排污沟渠等非满管自由表面水流量的专业仪表。CQTLS/M 系列采用非接触式超声波测距技术，配合标准量水堰槽（巴歇尔槽、三角堰、矩形堰），通过测量液位高度并依据水位-流量关系自动换算瞬时与累计流量，广泛用于市政排污口、污水处理厂、灌区渠道等场景。
CQTLS/M 超声波明渠流量计由超声波液位探头与流量计算变送器组成，采用时差法测量液位高度，结合内置标准堰槽的水位-流量换算模型，自动输出瞬时流量与累计流量数据。
| 项目 | CQTLS/M 系列参数 |
|---|---|
| 测量原理 | 超声波时差法（液位测量）+ 标准堰槽水位-流量换算 |
| 适配堰槽 | 巴歇尔槽、三角堰、矩形堰（按现场渠道选配） |
| 液位量程 | 0～3.0m（可按需选配更大量程） |
| 流量测量精度 | 标准堰槽条件下 1%～5%（视堰槽类型） |
| 液位分辨率 | 3mm 或 0.1%（取大者） |
| 探头防护等级 | IP68（可长期浸水/潮湿环境） |
| 主机防护等级 | IP65（仪表箱内安装） |
| 工作温度 | 探头 -20～80℃；主机 -10～60℃ |
| 输出信号 | 4-20mA、RS485 Modbus-RTU |
| 无线远传 | 可选配 NB-IoT/4G/GPRS 无线模块 |
| 供电方式 | DC24V / AC220V / 太阳能供电（可选） |
| 安装方式 | 探头支架安装于堰槽上方，垂直对准液面 |
| 行业领域 | 典型场景 | 推荐配置 |
|---|---|---|
| 市政污水环保 | 污水厂排放口、企业总排口在线监测 | 巴歇尔槽 + 超声波明渠流量计 |
| 污水处理 | 污水治理流入/排放渠 | 三角堰/矩形堰 + 流量计 |

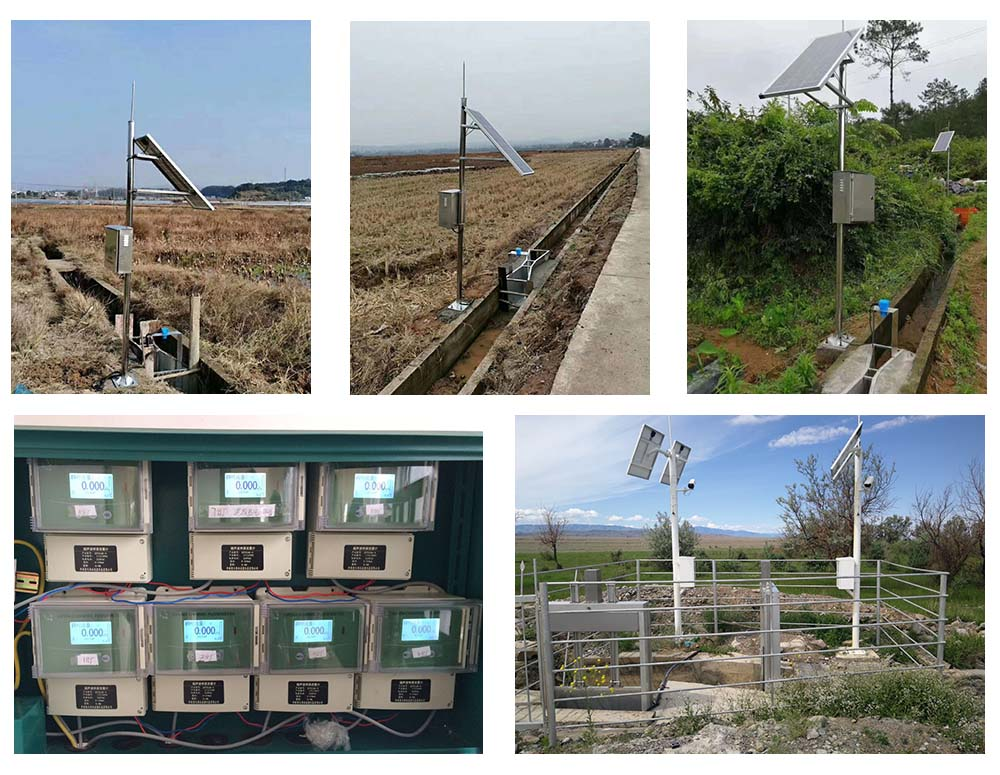

| 灌区渠道 | 农业灌溉引水渠、斗渠/农渠计量 | 矩形堰/巴歇尔槽 + 太阳能供电 |
| 工业排水 | 工矿企业废水排放渠 | 巴歇尔槽 + 4-20mA/RS485 远传 |
| 城市供水 | 供水引水渠流量监测 | 标准堰槽 + 流量计 |
根据渠道最大水深与堰槽规格选择液位量程，确保最高水位不超出探头量程范围。
Q：超声波明渠流量计必须配堰槽吗？
A：标准配置需搭配堰槽使用。堰槽的作用是建立稳定的“水位-流量”对应关系，确保换算准确。巴歇尔槽、三角堰、矩形堰均可适配，按渠道条件选型。
Q：污水含泥沙、漂浮物，超声波探头会不会受影响？
A：探头非接触安装于水面上方，不接触污水，泥沙和漂浮物不影响探头本身。但水面大量泡沫或剧烈波动可能影响超声波信号，选型时需评估现场水面状况。
Q：野外无市电如何供电？
A：可配套太阳能供电系统 + 蓄电池，实现野外自主供电。通讯可选 NB-IoT/4G 无线远传，数据直接上传环保或水利平台。
重庆青天特克 —— 超声波明渠流量计源头工厂，2026年市政排污/灌区渠道/工业排水计量优选合作伙伴。
