插入式电磁流量计厂家｜重庆青天特克 CQTLD-C 系列

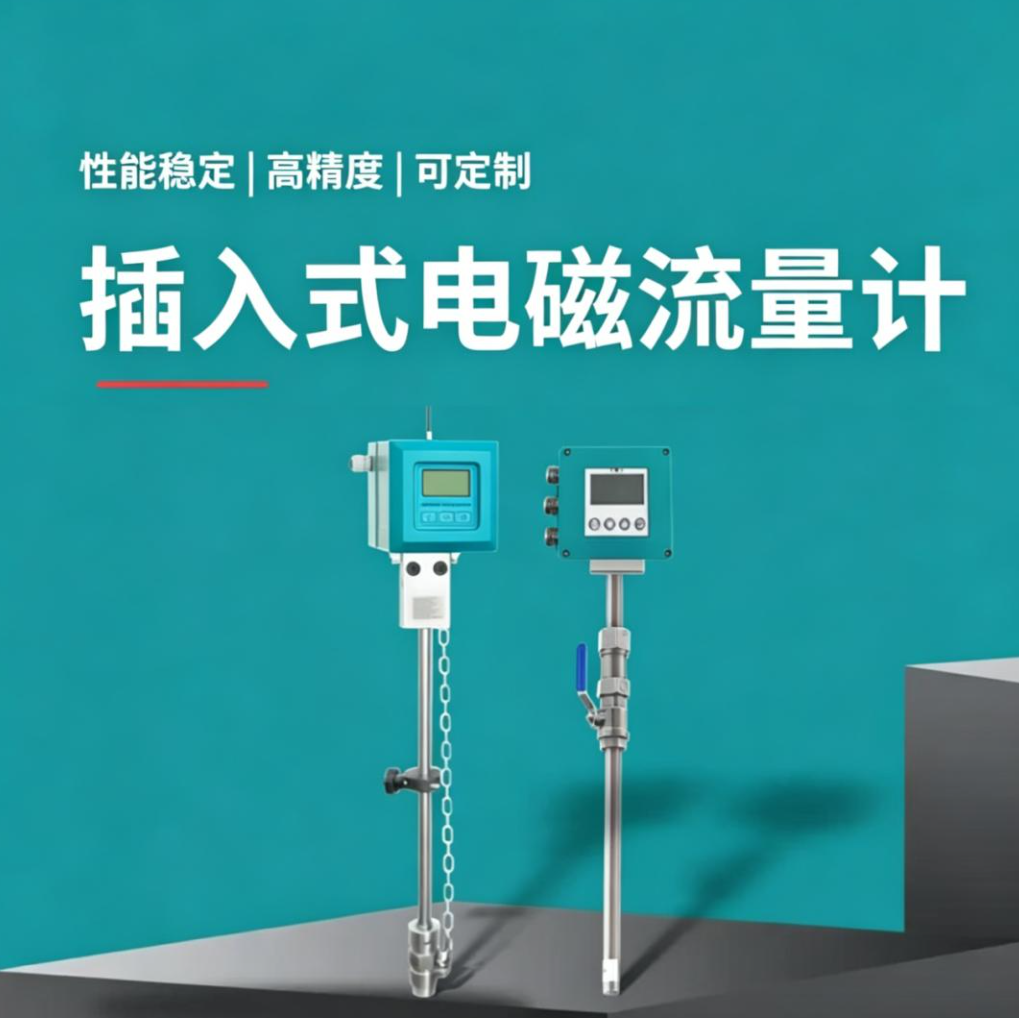

插入式电磁流量计专为大中口径管道流量测量设计，通过管道侧壁开孔将传感器探头插入管道内部，测量导电液体流速并换算为体积流量。相比传统管段式，其核心优势在于不停水带压安装——无需切割管道、无需停水放空，在管道正常运行条件下即可完成安装，尤其适合市政供水、污水管网等24小时连续运行场景的老旧管网改造项目。重庆青天特克 CQTLD-C 系列插入式电磁流量计，口径覆盖DN100~DN3000，是国产大口径管网改造与过程监测的优选方案。

一、产品简介

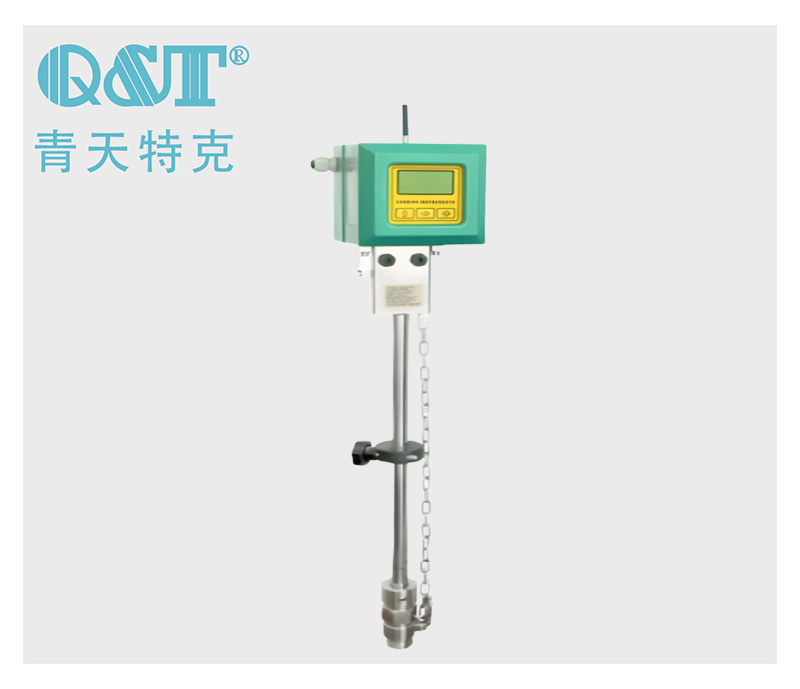

CQTLD-C 系列插入式电磁流量计基于法拉第电磁感应定律工作，采用带压开孔球阀安装结构，传感器探头可通过球阀插入管道内部，测量导电液体的平均流速，结合管道截面积换算瞬时流量与累积流量。

核心设计特点

• 不停水安装：带压开孔球阀结构，无需停水、无需切割管道，在管道正常运行条件下即可完成安装
• 探头可插拔：支持在线插拔维护，检修时无需停水，降低停工损失
• 无阻流部件：探头插入管道中，几乎不产生压力损失
• 抗气泡抗结垢算法：针对污水管网含气、含杂质工况优化，减少信号跳变
• 分体式结构：传感器IP68防护，可长期浸水；转换器置于地面，便于调试运维

二、核心技术参数

三、主要应用场景

四、选型关键要点

1. 确认介质电导率：插入式电磁流量计要求介质电导率≥5μS/cm，去离子水需≥20μS/cm；
2. 确认口径与安装条件：DN100以上大口径优先插入式；需不停水施工的场景须确认厂家是否提供带压开孔球阀成套方案；
3. 确认精度需求：过程监测场景±1.0%可满足；贸易结算或高精度需求须选用±0.5%级产品；
4. 确认腐蚀性与磨损性：根据介质选配合适的衬里与电极材质，强腐蚀选PTFE/PFA衬里+哈氏合金/钛/钽电极，高磨损选聚氨酯衬里；
5. 确认防护与通讯：地下井室安装须IP68；对接自控系统须匹配4-20mA/RS485/HART等通讯协议；
6. 安装直管段要求：上游≥10DN，下游≥5DN，避开弯头、阀门、泵出口等扰动区域。

五、厂家优势｜重庆青天特克

• 源头生产：CQTLD-C系列自研自产，拥有四大生产基地（重庆、开封、上海、珠海），非贴牌代工
• 带压安装方案成熟：球阀带压开孔成套方案丰富，支持不停水安装与在线插拔维护
• 抗干扰算法优化：针对污水管网气泡、污泥挂料工况做算法优化，数据稳定不跳数
• 成套交付能力：可配套球阀、安装底座、接地环、RTU远传终端一站式供货
• 服务网络：全国40余家办事处，提供工况勘测、选型方案、安装指导、调试维保本地化服务
• 出口品质：依托集团20年出口经验，产品出口160余个国家和地区

六、常见问答

Q：插入式电磁流量计和管道式电磁流量计怎么选？

A：DN100以上大口径、不便停产改造的管道优先插入式（支持带压开孔）；DN100以下中小口径、精度要求更高的场景选管道式。

Q：带压开孔安装需要停水吗？

A：不需要。采用专用带压开孔球阀工具，在管道正常运行状态下完成开孔与探头插入，全程不停水、不影响生产。

Q：插入式电磁流量计精度能满足贸易结算吗？

A：标准精度±1.0%，主要用于过程监测与总量统计；如用于贸易结算，可选用±0.5%高精度定制型号，并配套计量检定证书。

Q：污水管网含气泡、杂质多，测量会受影响吗？

A：CQTLD-C系列针对污水工况做了抗气泡抗结垢算法优化，可有效抑制信号跳变。若介质含大量固体颗粒，建议选用聚氨酯耐磨衬里。
