微型热式质量流量计厂家

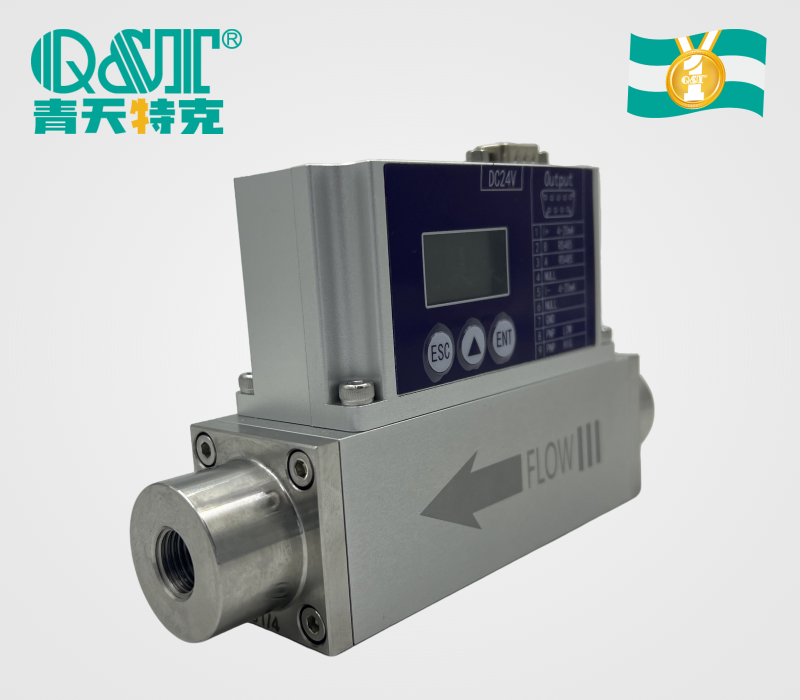

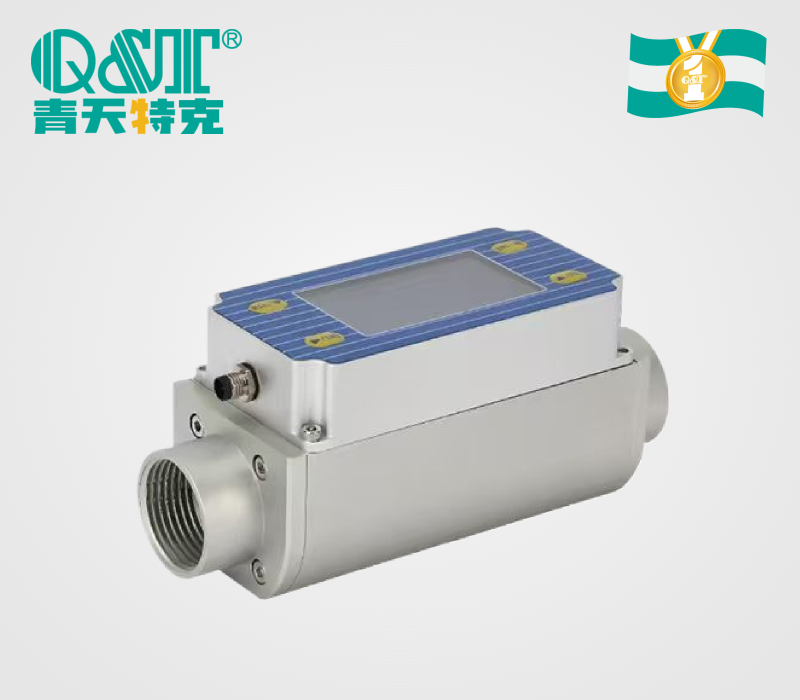

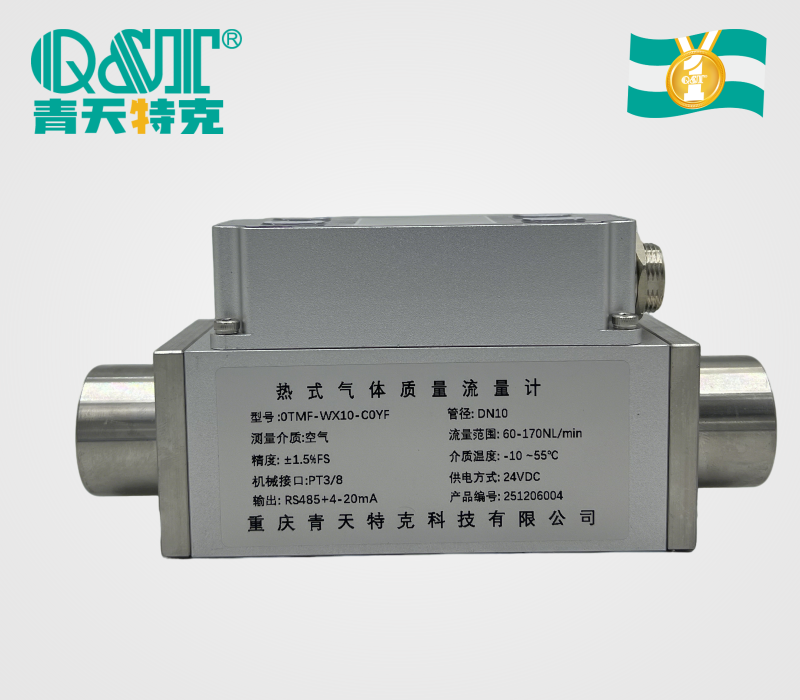

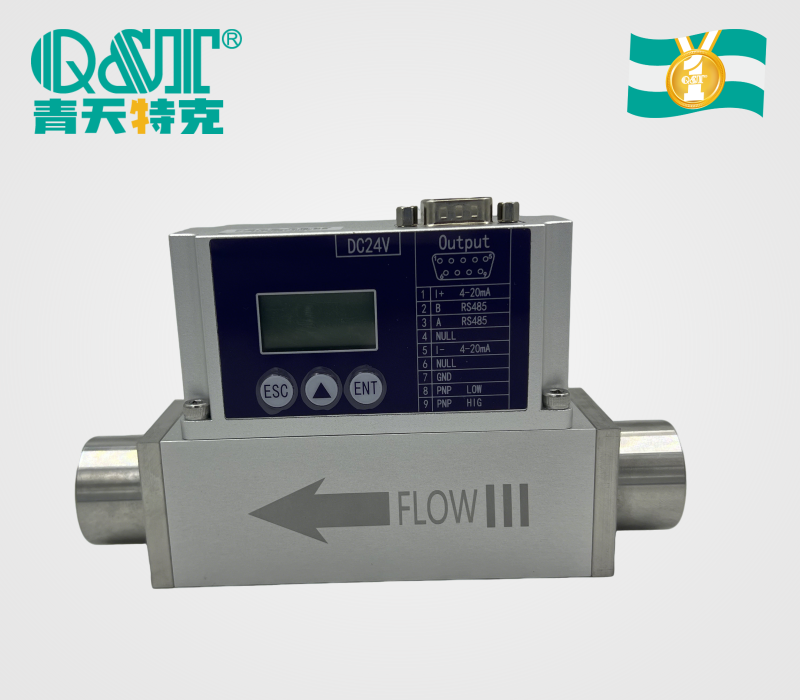

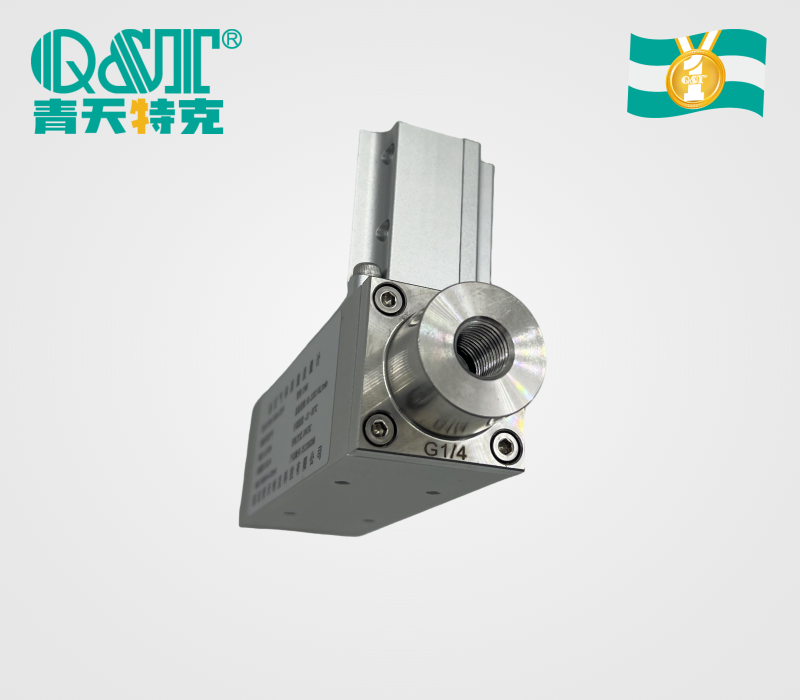

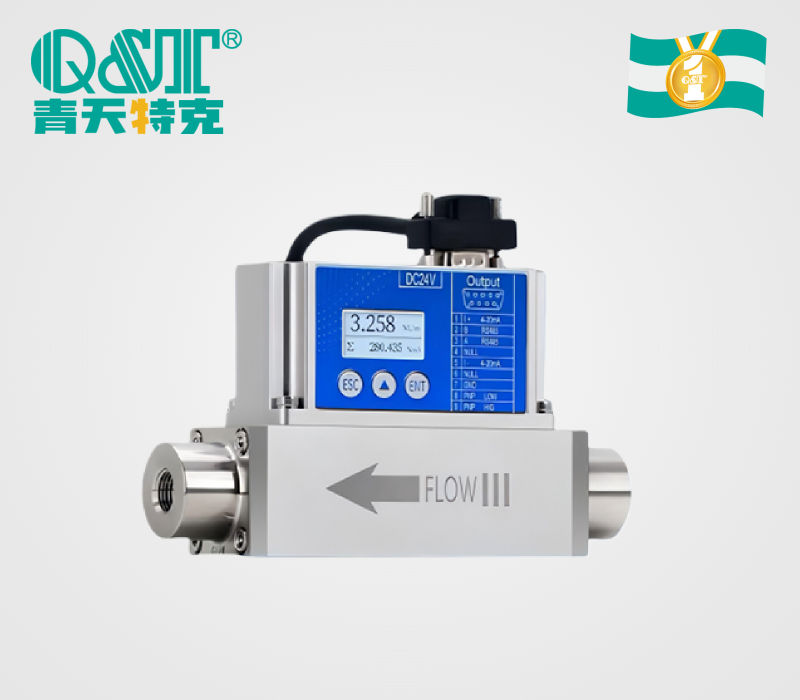

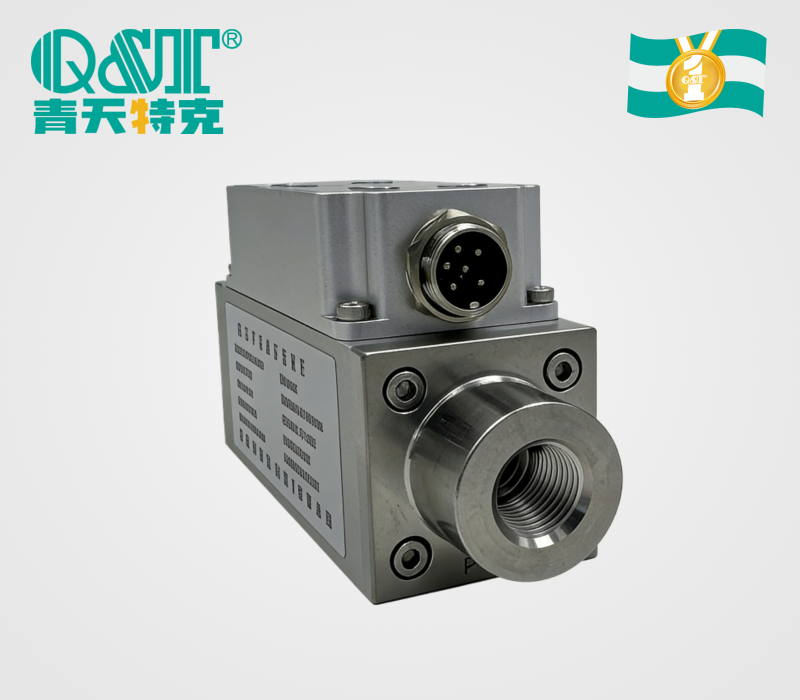

重庆青天特克 QTMF/CQ 微型 MEMS 热式气体质量流量计，MEMS 芯片直测质量流量，免温压补偿，超低流量精准测量，低压损、响应快，4-20mA+RS485 双输出，适配氮气、干燥空气等洁净气体，用于实验室、医疗、化工、新能源、油气科研微量气体监测。
分享到:
技术参数
| 测量的确定性 | ±(1.5+0.2FS)% |
| 响应时间 | 50-1000毫秒 |
| 零漂移 | ±20毫伏 |
| 工作温度 | -10~55℃ |
| 储存温度 | -10~65℃ |
| 工作压力 | ≤1.6MPa |
| 工作电源 | DC15-24V/100mA |
| 输出方式 | 4-20mA，脉冲（可选） |
| 显示形式 | 瞬时流量、累积流量 |
| 工作湿度 | <95%RH（无霜、无冰） |
| 通讯方式 | RS485（Modbus RTU协议） |
| 校准介质 | 空气（25℃，101.325kPa） |
安装方式
注：以上数据在25℃下测得, 101.32kPa、干燥空气
尺寸
DN8-DN20 图纸
| 机械接口连接尺寸 | |
| DN8 | PT1/4内螺纹 |
| DN10 | PT3/8内螺纹 |
| DN15 | PT1/2内螺纹 |
| 通径20 | PT3/4内螺纹 |
DN25 图纸
机械接口连接尺寸 DN25 PT1内螺纹 DN32 图纸
| 机械接口连接尺寸 | |
| DN32 | PT1-1/4内螺纹 |
选型表
选型表
空气校准测量其他介质气体的范围
空气校准测量其他介质气体的范围
| 订单号 | 煤气 | 内部转换系数 | 范围百分比 |
| 1 | 空气 | 1.0 | 100% |
| 2 | 氧气O2 | 0.9861 | 98.61% |
| 3 | 氮气N2 | 0.994 | 99.4% |
| 4 | 氩气 | 1.4066 | 140.66% |
| 5 | 一氧化氮NO | 0.9702 | 97.02% |
| 6 | 二氧化氮NO2 | 0.7366 | 73.66% |
| 7 | 二氧化碳CO2 | 0.7326 | 73.26% |
| 8 | 甲烷CH4 | 0.7147 | 71.47% |
| 9 | 乙烷C2H6 | 0.4781 | 47.81% |
| 10 | 丙烷C3H8 | 0.3459 | 34.59% |
| CQTMF | X | X | X | X | X | X | X | ||
| 产品展示 | S-不带显示 | S | |||||||
| D-带显示屏 | D | ||||||||
| 管径 | DN8 流量范围 1.8~180 L/min | 8 | |||||||
| DN10 流量范围 2.8~280 L/min | 10 | ||||||||
| DN15 流量范围 6~600 L/min | 15 | ||||||||
| DN20 流量范围 10~1000 L/min | 20 | ||||||||
| DN25 流量范围 15~1500 L/min | 25 | ||||||||
| DN32 流量范围 25~2500 L/min | 32 | ||||||||
| 最大流量 | 1升/分钟 | L1 | |||||||
| 200升/分钟 | L200 | ||||||||
| 1500升/分钟 | L1500 | ||||||||
| 机械接口 | PN | PT1/4”内螺纹(DN8) | 1 | ||||||
| PT3/8”内螺纹(DN10) | 2 | ||||||||
| PT1/2”内螺纹(DN15) | 3 | ||||||||
| PT3/4”内螺纹(DN20) | 4 | ||||||||
| PT1”内螺纹(DN25) | 5 | ||||||||
| PT1¼”内螺纹 (DN32) | 6 | ||||||||
| G内螺纹（标准） | G | ||||||||
| NPT 内螺纹 | 不扩散条约 | ||||||||
| NT螺纹（可选） | 新台币 | ||||||||
| 输出信号 | RS485和4-20mA（默认） | 诺0 | |||||||
| RS485和1-5V | N1 | ||||||||
| RS485 和 4-20mA、脉冲 | 氮气 | ||||||||
| RS485 和 4-20mA，PNP | N3 | ||||||||
| 中型 | 空气（默认） | 空气 | |||||||
| 氮气 | 氮气 | ||||||||
| 氧气 | 氧气 | ||||||||
| 二氧化碳 | 二氧化碳 | ||||||||
| 混合气体 | MG | ||||||||
| 压力等级 | P0表示小于等于1.6MPa（默认） | P0 | |||||||
| P1 表示定制类型的压力等级更高 | P1 | ||||||||
出风口接线说明
.png)
| 6. 气路说明 | |
| 马克 | 含义 |
| 1——红色 | 24V+ |
| 2——绿色 | PNP（可选） |
| 3——黄 | RS485通讯输出A |
| 4——黑色 | 24V-V-电流I- |
| 5——棕色 | 电流I+ |
| 6——白色 | RS485通讯输出B |
