QTLM-CQ 系列超声波液位计｜重庆青天特克：污水池、清水池、储罐、渠井、调节池等液位监测场景

非接触式液位测量专业方案，污水/清水/酸碱介质通用，0~30m全量程覆盖
在污水池、清水池、储罐、渠井、调节池等液位监测场景，介质含泥沙、腐蚀性水体、潮湿凝露环境居多，接触式液位仪表容易结垢、腐蚀、卡滞，后期运维成本高。重庆青天特克 QTLM-CQ 系列工业超声波液位计，采用非接触式超声波测距原理，探头不接触液体，不惧污水、酸碱介质，可连续实时采集液位高度，广泛用于市政水务、环保污水、化工、水利、园区废水池液位在线监测。国产源头液位仪表厂家，产品出口150余个国家和地区，可配套RTU、太阳能供电实现野外无人值守液位远程上传。

一、产品简介

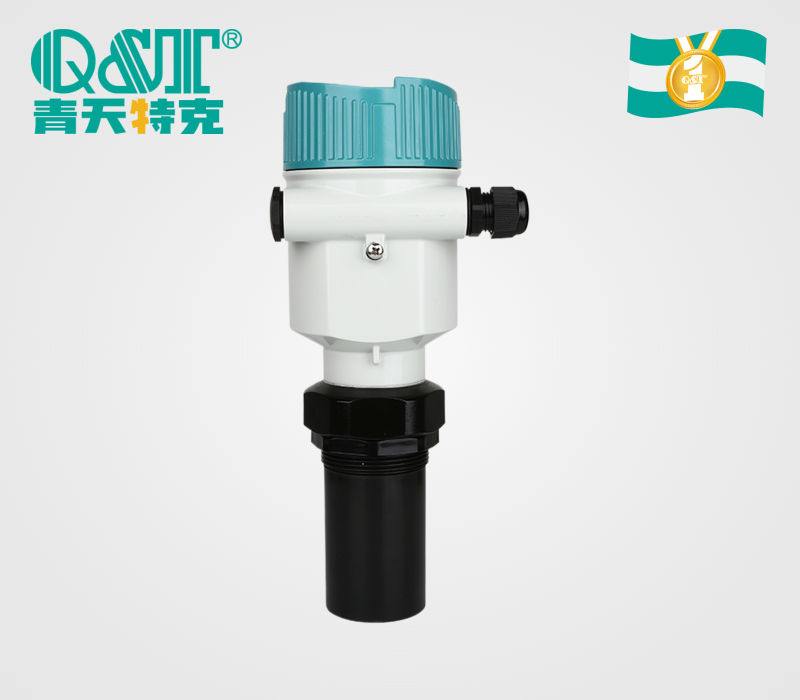

QTLM-CQ超声波液位计由一体化传感器探头与信号处理单元组成。探头发射高频超声波脉冲，声波到达液面反射后由探头接收，仪表内置高精度计时芯片与实时温度补偿算法，根据声波往返时间自动计算探头到液面距离，结合安装高度换算出实时液位。

核心设计特点
非接触测量：整机无运动部件，无磨损，不与被测液体接触，有效规避介质腐蚀、污泥粘附、杂质缠绕等问题

智能回波识别：自带智能回波识别算法，可过滤池内支架、管道、杂物产生的虚假回波，抗干扰能力强

结构灵活：分体式、一体化两种结构可选，适配罐池、渠道、井室等多种安装环境

本地显示：LCD背光液晶，现场直接查看液位、空高、回波曲线，便于调试与运维

自动功率调整：具备自动功率调整、增益控制、温度补偿功能，适应各种复杂环境

二、核心技术参数
项目 QTLM-CQ 系列参数
测量原理 超声波脉冲反射法，内置温度自动补偿
量程规格 0～5m、0～10m、0～15m、0～20m、0～30m（按需选型）
测量精度 ±0.5%～±1.0% FS；分辨率 3mm或0.1%（取大者）
盲区 0.1_{1.2m（量程越大盲区越大，0}30m量程盲区约1.2m）
探头材质 ABS、PP、PVDF防腐探头可选（PVDF适配酸碱腐蚀工况）
防护等级 探头IP68，显示仪表IP65（分体式），户外露天、潮湿井室长期使用
工作温度 显示仪表-20～+60℃，探头-20～+80℃
供电方式 DC24V（二线制/三线制/四线制可选）；野外可配套太阳能+蓄电池供电
信号输出 4-20mA模拟量；RS485 Modbus-RTU；可选NB-IoT/4G无线远传；2路继电器高低液位报警输出
显示 本地LCD背光液晶，现场直接查看液位、空高、回波曲线
安装方式 法兰安装、螺纹安装、支架吊装
介质要求 液体表面无厚泡沫、无强蒸汽；稀薄气泡水体可正常测量
三、主要应用场景
行业领域 典型场景 推荐配置
市政污水环保 污水厂调节池、沉淀池、集水井、提升泵池液位监测 高低液位联动水泵启停
自来水行业 清水池、原水池、滤池液位监控 水厂自动化控制系统
化工行业 酸碱储罐、废水收集池 PVDF防腐探头，适配腐蚀性工艺液体
水利灌区 大型蓄水池、渠道、雨水井水位监测 0~30m大量程，太阳能+RTU远传
园区与冶金 循环水池、雨水收集池、废水暂存罐液位监控 环保平台数据采集
⚠️ 提示：液面存在厚泡沫、大量持续蒸汽的工况，超声波信号会被吸收，不推荐使用超声波液位计，可选用雷达液位计；狭小密闭容器可选用QTUQ-CQ磁翻板液位计。

四、选型关键要点

1. 量程与盲区核算
   选型时预留20%余量。大量程版本盲区可达1.2m，最高液位距离探头端面必须大于盲区，防止液位靠近探头后数据跳变。

2. 探头材质匹配介质
   普通清水、污水→ABS/PP探头

酸碱腐蚀性液体→PVDF防腐探头

3. 安装位置
   探头垂直对准液面，避开池壁、池内搅拌器、管道支架，减少虚假回波

远离入水口冲击产生剧烈泡沫区域

探头正下方应避开进、出料口等液面剧烈波动位置

4. 输出通讯方案
   接入PLC/DCS控制系统→4-20mA或RS485

野外无人值守项目→选配NB-IoT/4G无线传输

需泵阀联锁→启用继电器报警

5. 工况区分
   存在大量蒸汽、厚重泡沫的罐体，不适合超声波液位计，应更换雷达液位计方案。

五、厂家优势｜重庆青天特克

1. 源头自研生产
   QTLM-CQ整机自主装配标定，非贴牌代工。探头、主板、算法一体化开发，包含0~30m大量程型号，具备批量现货，交期稳定。

2. 防腐方案丰富
   PP、PVDF多材质探头可选，污水、弱酸弱碱场景落地案例丰富，适应国内污水池潮湿凝露工况。内置智能回波抑制算法，减少池内构件干扰。

3. 成套配套能力
   可配套安装支架、太阳能供电系统、RTU遥测终端一站式供货，直接对接环保、水务平台。

4. 项目服务完善
   全国40余家办事处，提供前期工况评估、量程选型、安装指导、通讯协议对接。依托集团20年出口经验，产品出口150多个国家，国产替代进口，性价比突出，10000套/月产能保障交付。

5. 资质齐全
   省级专精特新资质、欧盟ATEX防爆认证、检测报告完备，满足环保在线监测、水务自动化项目验收资料要求。

六、常见问答
Q：污水池水面有少量泡沫，QTLM-CQ还能测吗？

A：少量稀薄泡沫基本不影响测量；如果是持续很厚的泡沫层，声波会被泡沫吸收，会出现数据不稳，建议改用雷达液位计。

Q：大量程型号，安装需要注意什么？

A：大量程盲区可达1.2m，设计安装高度时，保证最高液位距离探头大于盲区；探头支架必须牢固，减少震动，避免信号波动；露天安装应加装遮阳（雨）罩。

Q：超声波液位计能不能测量泥浆沉淀罐？

A：无厚泡沫情况下可以测量；若泥浆液面产生厚重浮渣，会造成回波衰减，选型前需要确认液面工况。

Q：探头结露或凝水会影响测量吗？

A：有蒸汽的场合易形成水珠附着在探头表面，对正常测量造成影响，需根据工况评估加装防护措施或选用其他原理液位计。
