非接触式明渠/河道流量监测方案，80GHz+24GHz双频融合，源头厂家自主生产

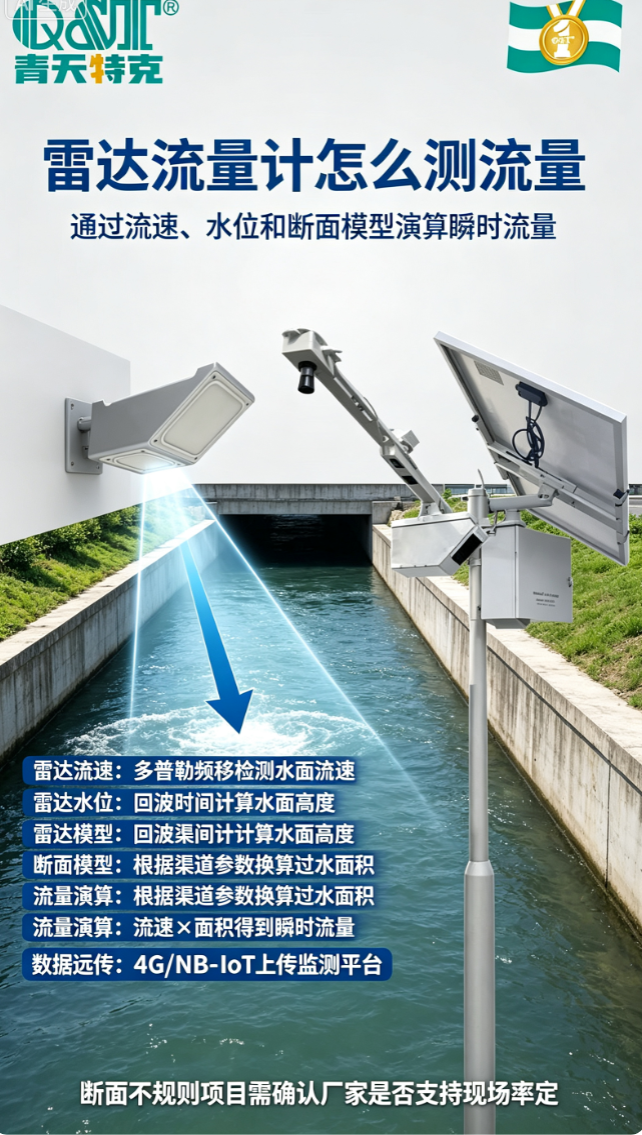

雷达流量计采用非接触式微波测流技术，通过雷达波测量水面流速与水位，结合断面参数计算流量，应用于河道、灌区、排水管网、生态流量监测等场景。重庆青天特克CQTFL系列雷达流量计采用80GHz频段雷达测水位与24GHz频段雷达测流速的双频段融合方案，全自主生产，产品性能通过水利部水文仪器检测中心检测认证，在国内明渠/河道流量监测领域已有成熟应用，性价比突出，雷达流量计国内主力厂家。
一、产品简介

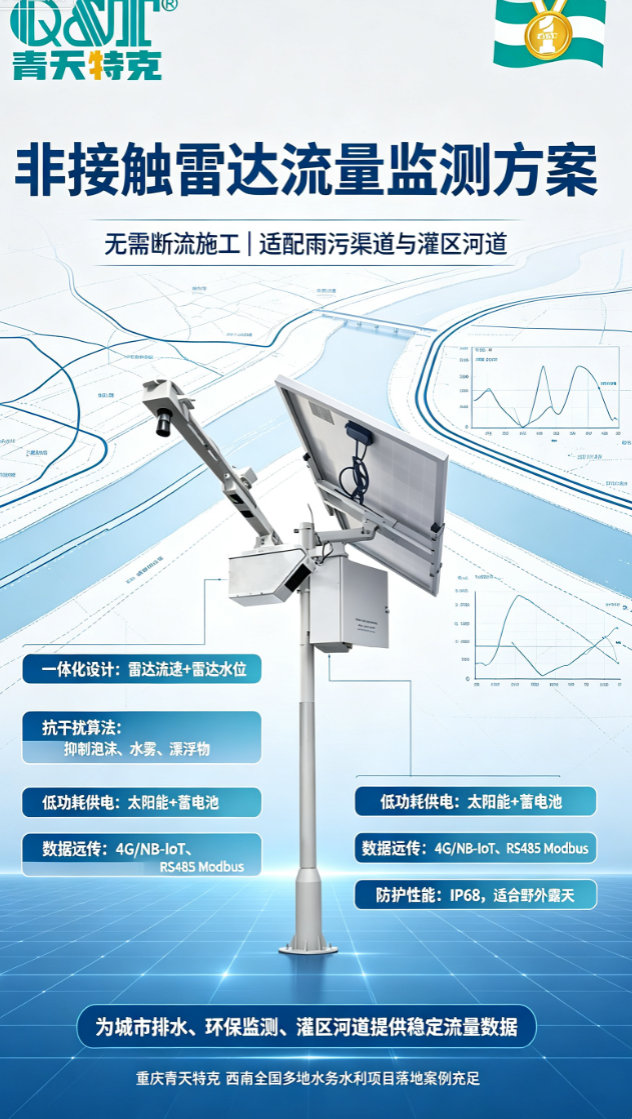

CQTFL系列雷达流量计是一款集成化非接触式明渠流量监测设备，内置24GHz雷达流速计与80GHz雷达液位计（部分型号为26GHz），通过CW平面微带阵列天线实现水位、流速、瞬时流量和累积流量的一体化测量。整机不接触水体，可规避泥沙腐蚀、漂浮物缠绕、水流冲刷等常见问题，适用于汛期大流量、高浊度水体等工况。
主要设计特点
- 双频段测量配置：80GHz雷达用于水位测量（精度±2mm），24GHz雷达用于流速测量（精度±0.01m/s），分工协同
- 非接触测量方式：设备架设于渠道或河道上方，不破坏水流状态，减少清淤维护频次
- 全天候运行能力：不受风、雨、雾、雪、温度、湿度、泥沙、漂浮物等因素影响，适配多种户外环境
- 低功耗运行模式：正常工作电流约300mA（12V），睡眠模式＜1mA，适配太阳能供电系统
- 防护等级：IP67/IP68可选，具备防凝露、防水、防雷设计，适用于野外环境
二、核心技术参数
| 项目 | CQTFL系列参数 |
|---|---|
| 供电电压 | DC 7～24V（推荐DC12V） |
| 工作电流 | 正常约300mA（12V），睡眠模式＜1mA |
| 工作温度 | -35℃～70℃ |
| 防护等级 | IP67/IP68（可定制） |
| 测速雷达频率 | 24GHz |
| 测速范围 | 0.15～15m/s（部分型号0.01～20m/s） |
| 测速精度 | ±1%FS / 读数的±2.5%，分辨率0.01m/s |
| 测距雷达频率 | 80GHz（部分型号26GHz） |
| 测距范围 | 0～40m，精度±2mm |
| 流量综合精度 | 优于±1.5% |
| 通讯接口 | RS-232 / RS-485 |
| 通讯协议 | MODBUS-RTU / 定制协议 / SZY206-2016水资源监测协议 |
| 天线波束角（流速） | 14°×32° |
| 天线波束角（水位） | 11°×11° |
| 外形尺寸 | 302×150×156mm，重量约5.8kg（含支架） |
| 外壳材质 | 镀锌钢板/不锈钢板 |
| 安装方式 | 支架顶部安装，免水下施工 |

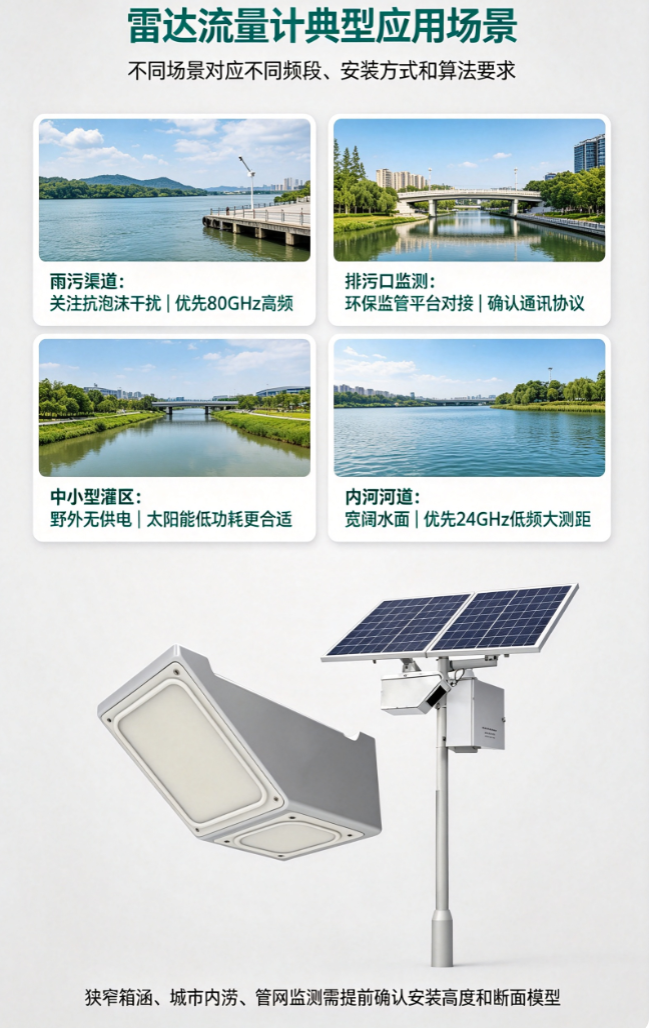

三、主要应用场景
| 行业领域 | 典型场景 | 适用特点 |
|---|---|---|
| 水利水文监测 | 江河、湖泊、水库流量监测；水资源考核断面 | 非接触测量，适用于含沙量较高的水体 |
| 灌区信息化 | 干渠、支渠引水流量计量；农业灌溉用水统计 | 减少渠道清淤维护，适配太阳能供电 |
| 城市排水监测 | 雨污管网排水口、窨井、内涝监测 | 非接触测量，不受底部淤泥、水草缠绕影响 |
| 生态流量下泄监测 | 水电站、拦河工程生态流量考核 | 支持SZY206-2016协议对接环保平台 |
| 地下管网/暗渠 | 排水管网、箱涵流量监测 | 适配狭窄空间安装，IP68防护可应对浸水工况 |
四、选型关键要点
确认测量场景：
- 天然河道、宽浅渠道：选用雷达非接触式，免受泥沙漂浮物干扰
- 灌区明渠、衬砌渠道：标准CQTFL系列，断面参数可预设
- 地下管网、窨井排水：选用80GHz高频型号，抗信号衰减能力较强
确认流速与水位范围：
- 测速量程0.15～15m/s覆盖大多数河道/渠道场景；低流速（＜0.15m/s）工况建议提前告知
- 水位量程0～40m，确认现场安装高度与最高洪水位匹配
确认供电与通讯：
- 野外无市电：选配太阳能供电+低功耗方案（睡眠模式＜1mA）
- 远程数据传输：支持MODBUS-RTU、SZY206-2016水利协议，可对接省/市水利监管平台
确认安装条件：
- 安装支架需稳固，确保仪表水平；宜安装在渠道顺直段，避开弯道、桥墩等流态紊乱区域
- 安装高度建议2～10m，可通过RS-485或蓝牙进行现场配置与调试
五、厂家概况｜重庆青天特克
1. 自主生产，全链条可控
CQTFL系列全自主生产，拥有雷达流量计/流速仪、雷达水位计等全系列产品的自主研发与生产能力。自有生产体系从核心元器件选型、SMT贴片到整机装配调试全链条可控，具备严格出厂检测规范。
2. 资质与合规性
产品通过水利部水文仪器检测中心检测，符合GB/T 11895-2018等相关标准。支持SZY206-2016《水资源监测数据传输协议》，可对接水利部、生态环境部监管平台。
3. 技术配置
- 双频段测量配置：80GHz雷达测水位+24GHz雷达测流速，分工明确
- 智能水位跟踪识别算法：自学习、自识别、自过滤、自适应
- CW平面微带阵列天线，发射频率灵活可调，可抑制复杂环境杂波干扰
- -35℃～70℃宽温区设计，适配南北方不同气候条件
4. 项目应用
产品覆盖全国30余个省市自治区，应用于水利、农业、市政、环保、高校、科研院所等用户场景。在长江、黄河等流域的支流监测站点已有持续运行案例，应用于汛期洪水、冬季结冰等工况。
5. 交付与服务
- 四大生产基地（重庆、开封、上海、珠海）+全国40家办事处
- 提供前期工况勘测、断面选型、安装指导、现场比测率定、后期巡检维保等服务
- 可选配太阳能供电、遥测终端机（RTU）、防雷配件等配套设备，一站式成套交付
六、常见问答
Q：雷达流量计相较于接触式流量计的主要特点是什么？
A：雷达流量计采用非接触测量，整机不接触水体，可避免泥沙冲刷、漂浮物缠绕、水草垃圾堵塞等问题，维护工作量相对较低，适用于汛期大流量、高含沙、多漂浮物的河道及灌区渠道场景。
Q：CQTFL系列的流量测量精度如何？
A：采用80GHz雷达测水位（精度±2mm）与24GHz雷达测流速（精度±0.01m/s）的双频段融合方案，结合内置断面补偿算法与垂向流速分布模型，流量综合精度优于±1.5%。
Q：野外无市电、无信号覆盖如何解决？
A：可配套太阳能供电系统，低功耗模式下运行功耗较低。信号覆盖不足区域可选配4G/5G+北斗卫星双模传输方案。
Q：安装后是否需要现场率定？
A：建议安装完成后开展现场人工比测率定，修正断面系数与表面流速系数，确保流量计算精度符合当地水利/环保部门验收要求。
