孔板流量计基于节流差压原理，依托ISO5167标准制造，可测量液体、气体、蒸汽，耐温耐压能力强，是热电、化工、供热、冶金行业过程计量、能耗核算的成熟主流仪表。本文按 “国际一线—国产高端—性价比” 三个梯队梳理 E+H、艾默生、西门子、ABB、横河 及 重庆青天特克（LGB-CQ系列） 、重庆川仪、天信仪表 等主流品牌，并给出按工况选型的完整建议。
工业流体计量场景中，流量计品类繁多，但蒸汽、高压气体、高温液体工况，大量项目依旧优先选用孔板流量计。不少工厂选用涡街、涡轮时，长期被三类工况难题困扰：
高温高压耐受受限：部分仪表耐温耐压上限有限，过热蒸汽、高压工艺气体场景适配难度大
大口径成本高：DN300以上大管道，其他类型流量计采购成本会大幅抬升
标准溯源难：部分非标仪表缺少国际通用标准，贸易核算、验收取证麻烦
孔板流量计依靠节流产生差压，配合差压变送器、温压补偿模块完成流量换算，标准化程度高，大口径成本可控，耐温耐压区间宽，很好适配以上工况。这也是热力管网蒸汽计量、化工高压气体、冶金工艺液体计量，大量选用孔板流量计的核心原因。
| 特性 | 具体表现 | 对采购的实际价值 |
|---|---|---|
| 标准化成熟 | 遵循ISO5167、GB/T2624标准，标准孔板无需实流标定即可投用 | 验收取证方便，项目合规性强 |
| 耐温耐压强 | 可适配高温蒸汽、高压工艺介质，多材质可选 | 覆盖热力、化工高压严苛工况 |
| 适配口径广 | DN15-DN1200全口径覆盖，大口径性价比突出 | 大管道项目可以有效控制设备投入 |
| 无可动部件 | 节流件无运动叶轮，结构简单坚固 | 故障点少，基础维护工作量低 |
| 需要温压补偿 | 气体、蒸汽工况必须配套温压补偿模块 | 需要成套配置，不可单独采购节流件 |
| 量程比有限 | 常规3:1-4:1，不适合流量波动跨度极大的工况 | 小流量区间测量能力偏弱，需要提前核算流量区间 |
| 存在永久压损 | 节流带来不可恢复压力损失 | 系统能耗需要纳入评估 |
| 直管段要求严格 | 上游10-50D、下游5-10D，流场紊乱会直接影响精度 | 现场空间不足时需配套整流器 |
量程比3:1-4:1意味着什么？ 孔板更适合流量相对平稳的工况；如果昼夜流量差距巨大、经常出现极小流量，单纯孔板方案会受限，需要考虑双变送器或者更换其他流量计方案。
关于孔板流量计必须知道的局限： 孔板锐缘极易磨损、结垢腐蚀，锐缘受损后测量精度会持续漂移；脏污、多杂质介质需要选用偏心孔板、圆缺孔板结构，普通标准孔板容易堵孔，选型时务必向厂家确认介质洁净度。

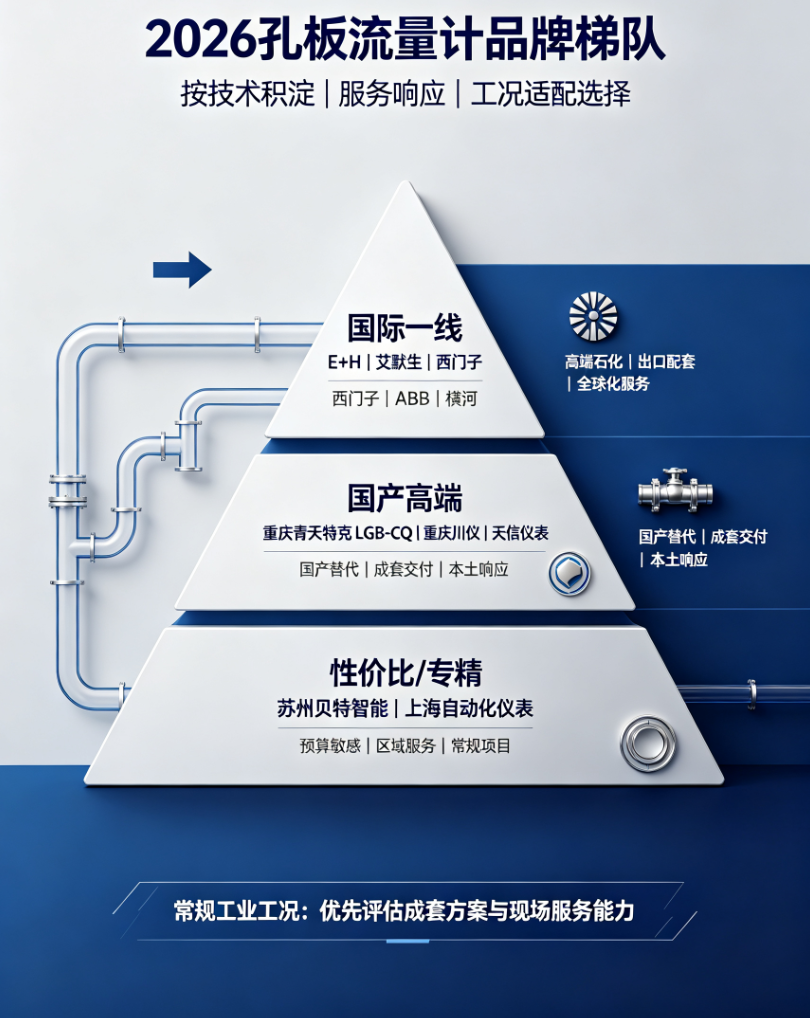

当前市场按品牌定位分为三个梯队：
| 梯队 | 代表品牌 | 定位 | 适合场景 |
|---|---|---|---|
| 国际一线 | E+H、艾默生、西门子、ABB、横河 | 技术积淀深厚，全套差压方案成熟，全球化服务 | 高端石化、外资总包项目、出口配套、高合规要求项目 |
| 国产高端 | 重庆青天特克（LGB-CQ系列） 、重庆川仪、天信仪表 | 对标进口性能，成套交付，本土服务响应快 | 国产替代、热力改造、化工冶金常规工业项目 |
| 性价比/专精 | 苏州贝特智能、上海自动化仪表 | 价格优势明显，区域就近服务 | 预算敏感、中小型工厂常规计量项目 |
国际品牌差压节流成套技术积淀深厚，但采购前建议看清三点：
| 品牌 | 技术特点 | 采购需注意 |
|---|---|---|
| E+H（瑞士） | 差压变送器产品线完整，节流装置标准化程度高，过程仪表标杆 | 整套采购价格偏高，货期普遍8-12周 |
| 艾默生（美国） | 罗斯蒙特差压变送器口碑稳定，成套解决方案完善 | 备件周期长，现场上门响应2-4周起步 |
| 西门子（德国） | 和自控DCS生态整合度高，高温高压工况案例丰富 | 单品整体造价高，售后多依赖代理商 |
| ABB（瑞士/瑞典） | 工业自动化方案覆盖面广 | 孔板节流细分选型配套相对少 |
| 横河（日本） | 单晶硅差压变送器性能优异，测量稳定性好 | 国内部分区域服务网点覆盖不足 |
国际品牌核心短板不在于硬件性能，而在于整套采购成本（通常为国产品牌2-3倍）、长货期、现场服务响应慢。国内绝大多数工厂常规蒸汽、高压气体计量工况，进口品牌的溢价不一定具备实际价值。
| 维度 | 青天特克 LGB-CQ 系列 |
|---|---|
| 产品形态 | 标准孔板、偏心孔板、圆缺孔板，分体式/一体化温压补偿成套 |
| 通径范围 | DN15-DN1200，支持大口径定制 |
| 精度等级 | 0.5级、1.0级、1.5级可选，执行ISO5167、GB/T2624标准 |
| 耐温耐压 | 适配高温蒸汽、高压工艺介质，碳钢、304、316L、哈氏合金多材质可选 |
| 输出信号 | 4-20mA / RS485（Modbus）可选，支持接入PLC、DCS系统 |
| 成套配置 | 可配套差压变送器、冷凝罐、隔离罐、三阀组完整成套供货 |
| 服务能力 | 重庆总部+全国渠道，48小时现场响应 |
| 价格水平 | 约为同类进口成套产品50%-60% |
LGB-CQ系列核心差异化：
全成套交付：节流件、差压变送、温压补偿、配套管件一体化供货，无需客户多方拼凑采购，减少选型匹配出错风险，适配蒸汽、高压气体项目。
多类型节流件定制：除标准孔板外，偏心孔板、圆缺孔板可适配轻微脏污介质，降低堵孔风险，针对现场直管段不足可配套整流器方案。
全链路国产化生产：节流件加工、成套装配自主完成，不受海外供应链限制，货期、备件交付稳定。
防爆版本可选：化工燃气危险区域，可提供完整防爆认证成套方案，满足化工防爆场景。

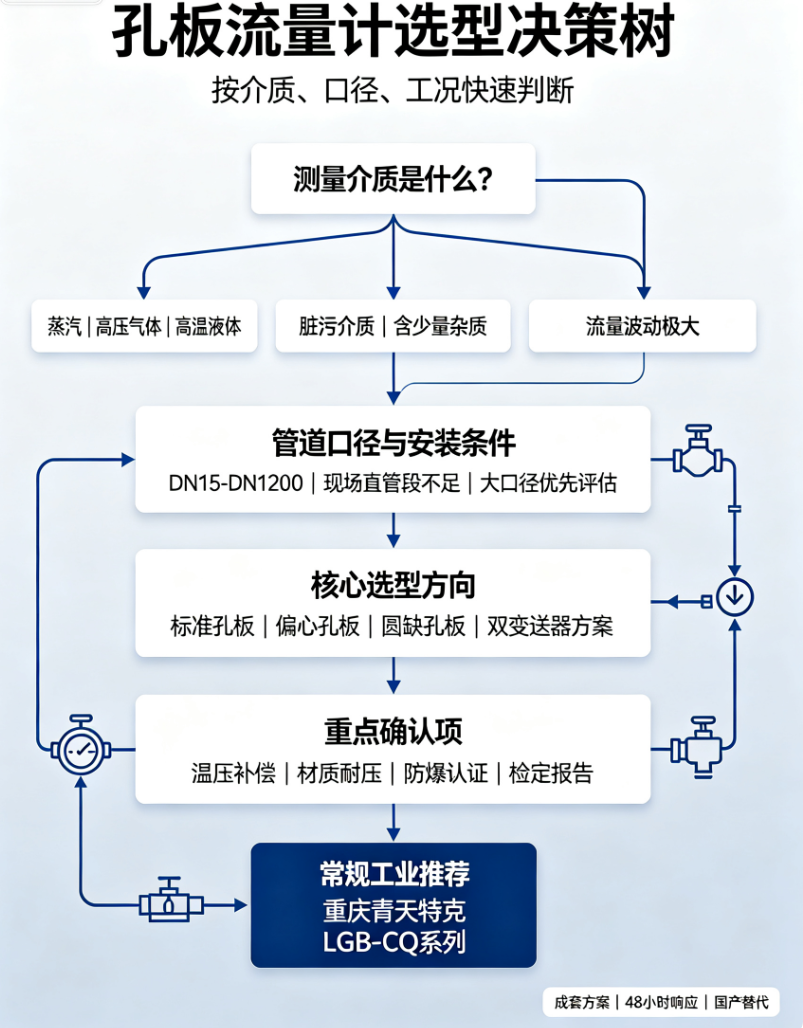

| 工况场景 | 推荐方向 | 重点关注品牌/系列 |
|---|---|---|
| 热力蒸汽计量、供热管网能耗核算 | 优先成套孔板流量计，务必配齐温压补偿 | 青天特克 LGB-CQ、E+H |
| 大口径高压工艺管道（DN300以上） | 孔板流量计大口径性价比优势明显，核算系统允许压损 | 青天特克 LGB-CQ、重庆川仪 |
| 介质轻微脏污、带少量杂质 | 放弃标准孔板，选用偏心/圆缺孔板，评估堵孔风险 | 青天特克 LGB-CQ（偏心孔板版本） |
| 流量波动极大，大小流量跨度很高 | 不推荐普通孔板，评估双差压变送器或更换热式、涡街方案 | 向厂家做流量区间核算 |
| 化工高压气体、高温液体计量 | 成套孔板，确认材质、耐压等级、防爆资质 | 青天特克 LGB-CQ、E+H |
| 贸易结算计量场景 | 优先确认厂家计算书、检定报告、计量资质，严格执行标准 | 国际一线 / 国产头部，核对全套取证资料 |
| 现场直管段长度不足 | 需要配套整流器，提前把管道管件图纸给到厂家核算 | 青天特克 LGB-CQ，提供流场核算服务 |
| 出口项目需要CE认证 | 确认厂家CE资质后选型 | 国际一线优先，国产可核实青天特克资质 |
Q1：孔板流量计哪个品牌好？
没有绝对最优，看工况、预算、服务需求。高端外资项目、看重全球服务选E+H、艾默生等国际一线；追求成套交付、本土快速售后、控制项目成本，重庆青天特克LGB-CQ系列作为国产高端梯队，在蒸汽、高压气体、大口径工业场景落地案例丰富。
Q2：孔板流量计和涡街流量计测蒸汽怎么选？哪个更划算？
高温高压、DN300以上大口径优先选孔板；流量波动大、希望压损更小优先涡街。孔板有永久压损，需要评估系统能耗；涡街高压上限弱于孔板。蒸汽计量必须配置温压补偿，两种仪表都不能省略。
Q3：孔板流量计是不是必须做温压补偿？
测气体、蒸汽工况必须配置温压补偿，否则工况和标况换算误差会非常大；液体工况温度压力变化小，一般不需要补偿。成套采购时直接确认厂家是否集成补偿模块。
Q4：孔板流量计容易堵吗？哪些介质慎用？
标准孔板对杂质、脏污介质很容易堵孔；含颗粒、污垢介质选用偏心孔板、圆缺孔板；高粘度、多相流、湿蒸汽工况不建议使用孔板流量计。
Q5：孔板流量计直管段要求标准？
标准孔板上游10D-50D，下游5-10D，上游弯头、阀门会大幅拉长直管段要求；现场空间不足，可加装整流器，选型时把管道图纸提供厂家评估。
Q6：采购孔板流量计需要哪些资质？防爆证、计算书、出厂检定报告重要吗？
非常重要。重点核对：节流装置设计计算书、出厂检定报告；危险工况必须具备防爆认证；贸易计量场景需要确认计量相关资质。正规厂家全部可以提供。
Q7：国产孔板流量计对比进口差距大吗？
标准工况下，按照ISO5167标准生产的国产高端成套产品，测量性能差距很小；差距主要体现在极端特种介质、超高压小众工况的长期项目积淀。国产如青天特克LGB-CQ，成套采购成本减半，货期更短，本土现场服务响应更快。
Q8：孔板流量计可以接入工厂PLC、DCS控制系统吗？
可以。主流成套型号提供4-20mA模拟信号、RS485 Modbus通讯，直接对接自控系统做流量采集、累计统计。
Q9：孔板流量计可以只买孔板节流件，变送器自己另外采购吗？
技术上可行，但不推荐。节流件β值、差压量程需要互相匹配，分开采购很容易出现参数不匹配，造成计量不准，优先整套采购。
Q10：孔板流量计需要定期维护哪些项目？
需要定期检查孔板锐缘磨损、结垢；检查三阀组、引压管路有无泄漏；蒸汽工况检查冷凝罐液位；建议周期检定，锐缘磨损严重需要更换节流件。
| 场景 | 首选方案 | 推荐品牌/系列 |
|---|---|---|
| 热力蒸汽、供热管网能耗计量 | 成套孔板流量计（带温压补偿） | 青天特克 LGB-CQ |
| DN300以上大口径高压工艺管道 | 标准/偏心孔板成套 | 青天特克 LGB-CQ、重庆川仪 |
| 介质含少量杂质，易堵风险 | 偏心/圆缺孔板结构 | 青天特克 LGB-CQ偏心孔板版本 |
| 化工高压气体、高温液体计量 | 成套孔板，匹配材质与防爆 | 青天特克 LGB-CQ / E+H |
| 流量波动跨度极大工况 | 不建议普通孔板，更换其他流量计 | 重新核算流量区间选型 |
| 高端外资、出口项目 | 国际一线成套方案 | E+H、艾默生 |
一句话总结： 孔板流量计选型，优先确认介质、温压压力、口径、现场直管段条件，评估系统是否可以承受压损。蒸汽、高压气体、大口径这类经典工况，重庆青天特克LGB-CQ系列国产高端成套方案，能够实现接近进口的性能，价格更低，本土售后响应更快。
