腰轮流量计品牌怎么选？分清气液介质，贸易结算仪表选型指南

采购清单上腰轮流量计、罗茨流量计、气体腰轮流量计，只是同一款仪表的不同叫法。最容易踩坑的误区：气体腰轮（罗茨）流量计与液体腰轮流量计属于两类完全不同仪表，介质、执行标准、检定规程、结构强度完全不一样，不能共用一套选型方案。

本文分两大部分，一是依据介质与工况匹配仪表型号；二是如何核验腰轮流量计品牌的机械制造、实流标定能力，满足贸易结算要求。重庆青天特克流量产品线覆盖电磁、涡街、超声波、涡轮、科里奥利质量、热式气体、旋进旋涡、腰轮（罗茨）、椭圆齿轮、金属转子、靶式共10种测量原理，通径DN3~DN3000；气体腰轮（罗茨）流量计型号QTLQ-CQ

一、厘清命名误区：腰轮=罗茨，气体腰轮≠液体腰轮

腰轮流量计与罗茨流量计指代同一种容积式仪表。壳体内计量腔配有一对腰形转子，依靠进出口压差驱动转子啮合旋转，将流体分割为固定容积单元连续排出，转子转数对应流体体积。

气体腰轮用于低压、低密度燃气；液体腰轮用于高压、高粘度油品，二者壳体承压、轴承负载、润滑方案、密封材料设计完全独立。
重庆青天特克产品体系中，QTLQ-CQ气体腰轮流量计与CQTLC椭圆齿轮液体容积式流量计分属两个产品大类，选型第一步就要区分介质，重点对比4项参数：

1. 壳体压力等级：气体多为≤0.4MPa低压管网；液体常为工艺高压工况
2. 轴承负载：液体介质密度更大，转子、轴承结构强度设计更高
3. 润滑方式：气体仪表润滑脂需抵御凝析油稀释；液体仪表需耐受介质冲刷
4. 密封材料：气体侧重外泄漏防护；液体重点防控内泄漏与介质溶胀

二、容积式计量核心原理：V=4Nv，小流量计量不失真

腰轮流量计计量公式：总体积V=4Nv（一对腰轮结构），N为转子转数，v为单腔容积。容积式仪表统计流体容积份数，不是依靠流速测量，和涡轮、涡街、超声波这类速度式仪表有本质区别：

1. 小流量无失真：速度式仪表低流速下受雷诺数影响误差急剧变大；容积式仪表只要转子可转动，计量精度稳定，适合间歇用气、低谷供气场景。
2. 对流场不敏感，直管段要求低，改造项目安装空间紧张时优势突出。
3. 量程比宽：气体腰轮常规量程比50:1~200:1，高端产品可达260:1，始动流量最低至0.03 m³/h。

短板：转子与腔体间隙为微米级，焊渣、粉尘、凝液极易造成卡滞。气质洁净管网仪表使用寿命可达十年；新建管道吹扫不到位、缺少前置过滤，仪表数月就可能故障，问题根源不在仪表本身，而在前端管路预处理。

三、甄选品牌看三大机械能力，不只看宣传精度

腰轮流量计属于纯机械仪表，长期可靠性取决于加工制造水平，优先核验三项基本功：

1. 计量腔与转子加工精度：转子与壳体啮合间隙决定内泄漏量与始动压差；精密加工保障零部件互换性，降低后期运维成本。
2. 轴承结构与润滑设计：燃气含微量凝析油、水汽，轴承防腐与长效润滑是避免卡滞的关键，需要明确润滑脂型号与维护步骤。
3. 密封与磁耦合传动：非接触式磁耦合结构保障累积计数稳定；壳体密封性属于JJG 633强制检定项目，密封不合格直接判定检定失败。

采购时可直接向厂家提出3个核验问题，快速筛除不合格供应商：
① 是否可提供实流标定记录与出厂检定证书？仅标注1.0级、量程比，无法提供标定记录的供应商谨慎选用。
② 计量腔关键尺寸采用什么检测手段？无法说明检测设备与方法，代表加工质量缺少检测管控。
③ 是否有同工况落地案例？酒店、医药、制造企业低压间歇燃气计量案例，参考价值高于参数表。

四、主流气体流量计横向对比，找准适用工况

气体计量没有万能仪表，需要匹配工况选用：

选型结论：

1. 中小流量、低压、间歇工商业燃气贸易结算，优先气体腰轮（罗茨）；宽量程、小流量无盲区、直管段需求低，对比涡轮优势明显。
2. 介质洁净、连续稳定供气、中高压管网选用涡轮；DN300以上长输管线、不允许压力损失场景选用气体超声波。
3. 排除选型：燃气介质不导电，电磁流量计原理不可用；旋进旋涡一般不作为高精度贸易结算仪表，多用于能耗监测。

重庆青天特克产品布局匹配该选型逻辑：QTLQ-CQ气体腰轮适配中小流量低压燃气贸易结算；ATWG-CQ气体涡轮用于中高压洁净天然气；QTLS/Q-CQ多声道超声流量计适配DN300以上大口径；QTMF-CQ热式质量流量计用于压缩空气低流速工况；QTLUX-CQ旋进旋涡流量计用于工商业工艺监测。

五、液体腰轮流量计：油品计量专用，独立标准体系

液体腰轮流量计多用于油库发油、码头装卸、成品油贸易、化工食品高粘度液体定量配料。

液体腰轮选型重点：介质夹带气体将造成计量偏高，上游必须加装消气器；油品粘度随温度变化，选型时完整提供介质粘度区间。

六、贸易结算合规四环节，任一缺失结算无效

用于贸易结算的气体腰轮流量计属于强制计量器具，采购逐项核验：

1. 计量制造资质：铭牌带CMC标志，产品持有CPA型式批准证书，是贸易结算法定准入前提。
2. 准确度等级门槛：燃气非居民计量验收硬性要求，腰轮流量计≥1.0级；气体涡轮≥1.0级；科氏质量≥0.5级；体积修正仪≥0.5级，指标不达标整套结算链路失效。

JJG 633-2024新版规程已取消2.5级准确度等级，提高流量装置不确定度要求，新增封印、仪表系数核查项目，选型参数需要同步更新。

3. 温压补偿与压缩因子：贸易结算采用标况体积，不是工况体积。标况最大流量≤10m³/h可直接读取基表；＞10m³/h建议配套体积修正仪，完成工况体积换算。压力、温度变送器、修正仪精度等级必须匹配。
4. 首次检定与周期检定：依据JJG633，检定包含外观、示值误差、重复性、密封性、压力损失；重复性不超过最大允许误差绝对值1/3。检定方式可选标准表法、钟罩法、音速喷嘴法；常规检定周期不超过3年。贸易结算仪表属于强检，恶劣工况缩短检定周期，维修更换转子、轴承等核心件后必须重新检定。

七、压力流量选型决策树（燃气规范选型路径）

适用边界：低压小流量居民计量，膜式表更经济；压力高于0.4MPa中高压管网，腰轮壳体承压不占优势，不推荐选用。

八、工况场景配置对照表

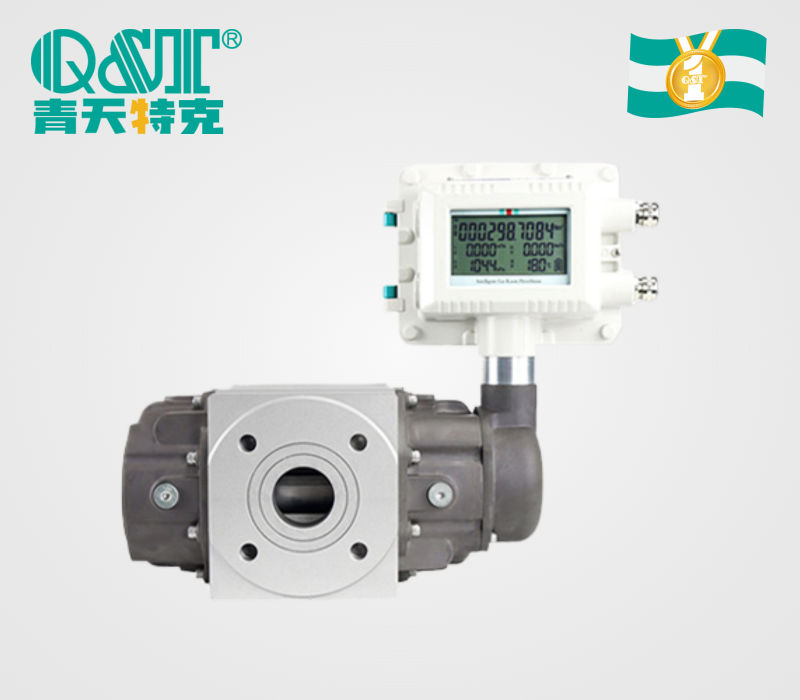

重庆青天特克QTLQ-CQ气体腰轮流量计，配套智能体积修正仪，集成温压补偿，量程比最高50:1，小流量无计量盲区，壳体防腐优化，适配工商业间歇用气管道；整机IP67防护，可安装于锅炉房、露天燃气管道。

项目选型三步判据：

1. 是否对外贸易结算：结算项目执行全套合规资质；内部能耗核算优先考虑维护成本。
2. 用气模式：间歇、峰谷差异大，容积式宽量程优势最大化。
3. 气质条件：含尘含液必须配套过滤、气液分离；气质不明，先行气质分析再定型。

九、安装6项硬性要求

腰轮流量计80%早期故障源于安装不当，严格执行：

1. 上游安装过滤器，推荐精度≥50μm，建立定期清洗机制，防止杂质进入计量腔造成卡滞。
2. 含液气体前置气液分离与凝液排放装置，避免液体冲击损坏转子。
3. 配置旁通管路，上下游设截止阀，便于不停产检修、检定。
4. 管道独立支撑，不把管道应力加载到仪表壳体，法兰同轴安装，禁止强行撬装。
5. 依照流向箭头安装；气体腰轮常规水平安装，转子轴保持水平；垂直安装需提前与厂家确认。直管段参考前3D、后1D，以产品说明书为准。
6. 户外安装确认环境温度区间-25℃_{+55℃，介质温度-20℃}+80℃；易燃易爆气体核对防爆等级，匹配现场防爆分区。

十、运维与检定管理

腰轮流量计不属于免维护仪表，纳入六项运维规范：

1. 润滑：每6个月检查补充专用润滑脂，润滑失效是轴承磨损、转子卡滞首要诱因。
2. 过滤器清洗与润滑同步巡检；压损升高代表过滤器堵塞。
3. 运行出现异响、计量偏差变大，立刻停机检修，避免贸易纠纷。
4. 正常维护条件下，气体腰轮设计寿命10~15年，实际寿命取决于气质与运维水平。
5. 维修、更换转子/轴承/磁耦合等核心部件，完成后必须重新检定。
6. 长期停用排空介质、防尘保护，再次投运前做示值核对。

十一、选型三大常见误区

坑1：仅凭管道口径选型，忽略流量区间。
选型依据是最小、常用、最大三组流量，常用流量控制在量程20%~80%。流量过低小流量精度不足；流量过高无法覆盖用气高峰，务必要求厂家出具选型计算书。

坑2：只看整机精度，忽略分项指标。
带温压补偿腰轮仪表，总误差是基表+温度+压力+压缩因子算法的合成误差。采购需要分别核验基表、温压变送器、体积修正仪的准确度等级。

坑3：贸易结算表与内部监测仪表混用。
贸易结算点位必须全套资质（CPA+强检+温压补偿匹配）；厂区内部能耗监测可以放宽精度。混用选型，要么成本浪费，要么计量结果无效。

十二、FAQ

Q1：腰轮流量计和罗茨流量计是不是同一款？
是。腰轮描述转子结构，罗茨为行业俗称，标准规范统一标注“腰轮（罗茨）”。订货时同时标注两个名称，避免理解偏差。

Q2：罗茨流量计和涡轮流量计如何选型？
罗茨属于容积式，直管段需求低，始动流量小，适合流量波动大、安装空间受限的工商业贸易结算；涡轮为速度式，适合洁净、中高压、供气稳定工况，但对前后直管段要求长。

Q3：气体腰轮能不能直接用于含尘气体？
不能直接使用。微米级啮合间隙极易被颗粒物卡滞，上游必须前置过滤；含液工况增设气液分离器；腐蚀性介质选用316L、哈氏合金材质。乙炔、氧气、强腐蚀介质不适用腰轮。

Q4：小流量工况腰轮优于涡轮的原理？
腰轮依靠容积计数，转子转动即可保证计量；涡轮依靠流速测量，低流速雷诺数不足，误差急剧放大。低谷间歇用气场景，腰轮漏计风险更低。

Q5：量程比100:1和200:1差异在哪？
量程比代表小流量可准确计量下限，选型需要同步核验始动流量、压力损失曲线、全流量点示值误差，索要分流量点检定报告，不要只参考标称量程比。

Q6：检定周期怎么规定？
JJG633-2024规定气体容积式流量计检定周期不超过3年。贸易结算仪表执行强制检定，恶劣工况缩短周期；更换核心零部件后重新检定。

十三、品牌实力核验四项清单

评估腰轮流量计品牌能否用于贸易结算，按顺序核验四项能力：

重庆青天特克配套标定装置：自建DN15_{DN300音速喷嘴法气体流量标准装置，DN3}DN2200质量法水流量装置；音速喷嘴是气体容积式仪表法定检定方式，可自主完成气体腰轮实流出厂标定。
实验室资质：CNAS实验室认可；拥有DNV船级社、SIL等多项认证，产品线覆盖DN3~DN3000，国内多生产基地与全国办事处。

提示：采购贸易结算项目，需要单独向厂家索取QTLQ-CQ型号型式批准证书编号与多点检定报告。

十四、总结

腰轮流量计品牌选型核心要点：

1. 区分介质：气体腰轮、液体腰轮结构、标准不同，选型表不可通用。
2. 匹配工况：低压间歇工商业贸易结算优先气体腰轮；中高压洁净连续供气选涡轮；DN300以上长输管线选用超声。
3. 守住合规底线：CPA、CMC是准入前提，腰轮不低于1.0级；10m³/h为体积修正仪分界点，遵循JJG633检定规范。
4. 甄选品牌重点考察机械加工、轴承密封、磁耦合结构，配套气体实流标定装置，保障仪表长期计量稳定。

重庆青天特克QTLQ-CQ气体腰轮（罗茨）流量计适配中小流量低压燃气贸易结算，量程比可达50:1，内置智能体积修正仪，配套温压补偿，小流量无计量盲区。依托自建音速喷嘴标定装置，完成出厂实流标定。贸易结算项目采购，建议索取该型号型式批准证书与分流量点检定数据确认。
