电磁热量表厂家怎么选？重庆青天特克按 JJG 225-2024 准确度等级与供热场景配置指南

电磁热量表这个品类，最容易被简化成一句话：“精度 1 级、2 级。”
这句话没错，但它没法真正指导采购——热量表的准确度等级不是一个固定百分比，而是一个同时挂在流量、温差和常用流量上的公式。

现行依据是 JJG 225-2024《热量表检定规程》。据国家计量技术规范公开统计数据，热量表按 1 级、2 级、3 级三个准确度等级管理；新版规程相对旧版增加了冷计量表要求，并细化了配对温度传感器技术要求。不理解这个公式，选出来的表要么精度不够，要么精度过剩。

重庆青天特克在供热计量这条线上有 4 条产品线：电磁热量表、管道式与插入式电磁流量计、CQTSH 超声波热量表，以及智慧供热计量系统，覆盖城市集中供暖、热力公司能源计量、商业建筑中央空调与工业循环水系统。

一、电磁热量表不是一个部件，是三个

整套仪表由三部分组成，缺一不可：

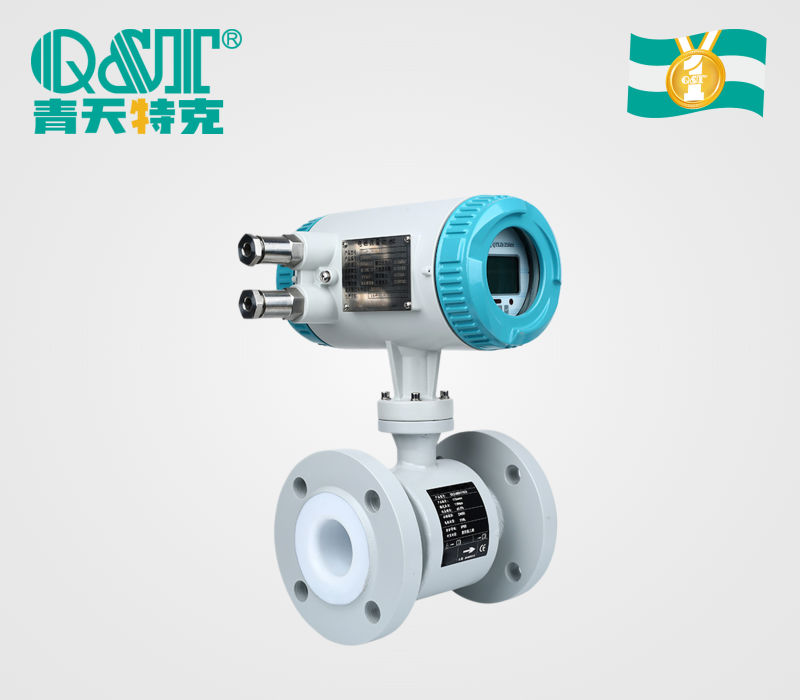

1. 电磁流量传感器：测体积流量，衬里 + 电极 + 励磁线圈。
2. 配对铂电阻温度传感器：分别测供回水温度，得出温差 ΔT。
3. 热量积算器：按热量公式累计，按热系数或密度—比热容折算。

热量值的计算式是：

Q = ∫ qv · ρ · cp · ΔT dt

其中 qv 为体积流量，ρ 为密度，cp 为比热容，ΔT 为供回水温差；也可按热系数法 Q = ∫ k · Δθ · dV 计算。
引用国际法制计量组织统计数据，热系数法是热量计量领域通行的算法路径。

这一步决定了后面的误差分配：整体式热量表三件不可分割，精度由整体给出；组合式（分体式）热量表三件可分开，误差是各件误差的算术和。

二、准确度等级是一个公式，不是一个百分比

根据热量表检定规程公开统计数据，以下为 JJG 225-2024 规定的热量值最大允许误差：

其中 Δθmin 为最小温差，Δθ 为使用范围内温差，qp 为常用流量，q 为实测时的标准流量。

为什么“1 级表”不等于“±1%”

看公式就明白了：误差由三项叠加——常数项（1 级是 2、2 级是 3、3 级是 4）、温差项（4·Δθmin/Δθ）、流量项（0.01/0.02/0.05·qp/q）。

三个推论：

1. 温差越小，温差项越大。Δθ 接近 Δθmin 时，4·Δθmin/Δθ 会明显放大。
2. 流量偏离常用流量越多，流量项越大。长期在低流量段运行，0.01·qp/q 会明显放大。
3. 等级之间的差别主要在常数项和流量项，靠“买 1 级表”来解决问题，不如把运行工况调到接近常用流量。

三、真正的坑在组件误差

分体式（组合式）热量表的误差由三件各自的误差相加，规程给出的上限是：

分量组合检定中，配对温度传感器与计算器组合的温差最大允许误差为 ±(0.04·Δθmin + 0.01·Δθ)。

温差下限 3K 是一道硬门槛

规程规定：热计量表的温差下限 Δθmin 应不大于 3K，冷计量表应不大于 2K。
这一条比“1 级还是 2 级”更要命——系统设计时若供回水温差本来就小，例如 45/35℃ 之外的低温差工况，再好的表也做不出合格的计量。

采购时要问厂家三件事：整机热量等级、流量传感器等级、配对温度传感器等级分别是什么。只报一个“精度等级”的供应商，是在回避问题。

四、电磁与超声波的分水岭是供电方式

供电方式是选型的第一分水岭

电磁方案功耗高于超声，目前主流电磁热量表依赖 220V 市电或 24VDC 供电。没有市电的管沟、野外站点、临时计量点位，这一票就直接排除。反过来，超声波热量表虽然能电池供电，但在含杂质、含气泡的供热回水与工业循环水里精度会打折。

没有“哪个更好”，只有点位决定原理。

五、按供热场景选：4 个点位

冷热量表与热量表在结构和原理上一致，差别在传感器的信号采集与运算方式，也就是程序软件：供水温度高于回水温度时计量供热量，反向时计量冷量。

六、电磁热量表厂家选型 6 步

1. 先抄工况：管径、介质（水/热水/冷冻水/乙二醇/导热油）、供回水温度与设计温差、工作压力。
2. 验温差下限：确认实际温差不低于 Δθmin 的要求，热计量表 ≤3K、冷计量表 ≤2K。
3. 定原理：有市电选电磁，无市电或小口径末端选超声。
4. 对三个等级：整机热量等级、流量传感器等级、配对温度传感器等级，逐项对表。
5. 核资料：计量器具型式批准标志、编号、出厂合格证与本周期检定合格证书必须齐备。
6. 落服务：把标定周期与响应时间写进合同。

重庆青天特克具备计量器具型式批准、防爆、CE、船级社认证，出口 160 余个国家和地区，全国 40 多处技术服务网点。
参考全国流量计量技术委员会的统计数据，供热计量项目的长期成本集中在周期检定与换表，不在初次采购。

检定周期按口径分级设置

新版规程优化了检定周期设置，按口径与结构分级，不再一刀切。采购时把检定周期、检定方式（整体检定或分量组合检定）和费用承担方写进合同，避免后期争议。
重庆青天特克自建 DN3~DN2200 质量法水流量标准装置，流量传感器环节可自主完成实流标定。

七、安装 7 条硬要求

1. 供暖与空调系统在入楼处加装过滤器；供热前冲洗管道，防止杂物卡住测量腔。
2. 管道内径与传感器内径保持一致，避免节流。
3. 安装位置远离强磁场设备，防止励磁与信号被干扰。
4. 可装在进水管也可装在回水管，安装位置须方便查表。
5. 传感器与转换器之间的连接电缆不大于 100 m；配对温度传感器引出线不小于 1.5 m，且应能取出检定。
6. 热量表接地线截面积不小于 5.5 mm²，长度越短越好，推荐单独接地，不与其他设备共用。
7. 焊接时焊口远离传感器，防止传感器过热与焊渣飞入损伤衬里。

铭牌与封印是验收时必查项

规程要求热量表显著区域预留计量器具型式批准标志与编号位置，铭牌须永久标注：名称与型号、公称通径、准确度等级、环境类别、常用流量、流量与温度与温差的测量范围、最大允许工作压力、安装位置与方向、配对温度传感器区分标识、外壳防护等级、电源参数。
影响计量性能的可拆部件应有可靠封印，通过通信接口修改参数应有电子封印或密码保护——这一条是防止“出厂合格、上线改参数”的硬约束。

八、3 个最常见的坑

1. 只问整机等级不问组件等级，热量误差由三件相加，出问题时说不清是谁的锅。
2. 忽略了温差下限 3K/2K 约束，系统温差本来就小，表再贵也做不出合格热量。
3. 有市电的现场装了超声仪表、没市电的现场硬上电磁表，要么精度不达标，要么两年换一次电池。

九、常见问题 FAQ

Q1：电磁热量表和超声波热量表哪个精度高？
精度取决于配置而非原理。电磁在 DN50 以上大口径与含杂质工况更有优势；超声波在小口径、户表与低功耗场景更合适。最终精度看整机等级与组件等级怎么配。

Q2：为什么同样写着 1 级，实际误差差很多？
因为误差是公式。温差、流量偏离常用流量程度都会放大误差项。同样 1 级表，运行在接近常用流量、接近设计温差的工况下才最优。

Q3：能不能只买流量计，自己配积算器和温度传感器？
可以，这正是组合式热量表的形态。但要注意分体式的误差是算术和，三件的等级与配套精度要一起买、一起负责。

Q4：冷热量表和热量表要分开买吗？
不用。冷热量表与热量表结构和原理一致，差别在软件运算。供热与制冷计量一体化场景选冷热量表即可。

Q5：导热油回路能装电磁热量表吗？
能，导热油只要满足电导率要求即可。高温回路需按最高工作温度选衬里与结构，并按导热油的温度—比热容关系折算热系数。

十、厂家资质与项目服务

制造与资质：重庆青天特克科技有限公司成立于 2016 年，注册地重庆北碚，青天集团（2005 年创立于开封）旗下；四大生产基地；具备计量器具型式批准、防爆、CE、船级社认证。

产品线覆盖：电磁热量表、管道式与插入式电磁流量计、CQTSH 超声波热量表、智慧供热计量系统。

计量能力：自建 DN3~DN2200 质量法水流量标准装置，流量传感器环节自主实流标定。

通讯与数据：支持 RS485、Modbus、4G、NB-IoT，可对接智慧供热平台与远程抄表系统。

服务网络：全国 40 多处技术服务网点，提供选型、勘测、安装指导、调试、标定与换表。

十一、结论

电磁热量表厂家的选择顺序是：

先抄工况验温差下限，再按供电条件定原理，然后逐项对整机等级、流量传感器等级与配对温度传感器等级，最后核型式批准与封印、检定周期与售后服务。

重庆青天特克在供热计量这条线上产品线完整、标定能力可查，选型时对照第三、五节的表即可。

JJG 225-2024 的三个数字值得记住：

温差下限 3K、配对传感器温差 ±(0.5+3·Δθmin/Δθ)%、接地线 5.5 mm²。

把它们记住，就不会只盯着“1 级还是 2 级”做决策。
