超声波热量表-重庆青天特克按 CJ 128 与 JJG 225-2024 双标准配置

超声波热量表这个品类，采购时最容易只问一句“精度多少”。这个问题问不到点上——热量表的准确度等级不是一个固定百分比，而是同时挂在流量、温差和常用流量上的公式。

更要命的是超声波热量表有两套标准同时管着：CJ 128-2020 管产品，JJG 225-2024 管检定。只看产品标准不看检定规程，等于只做了一半功课。据城镇供热行业标准公开统计数据，《热量表》行业标准与热量表检定规程共同构成热计量器具的合规依据。

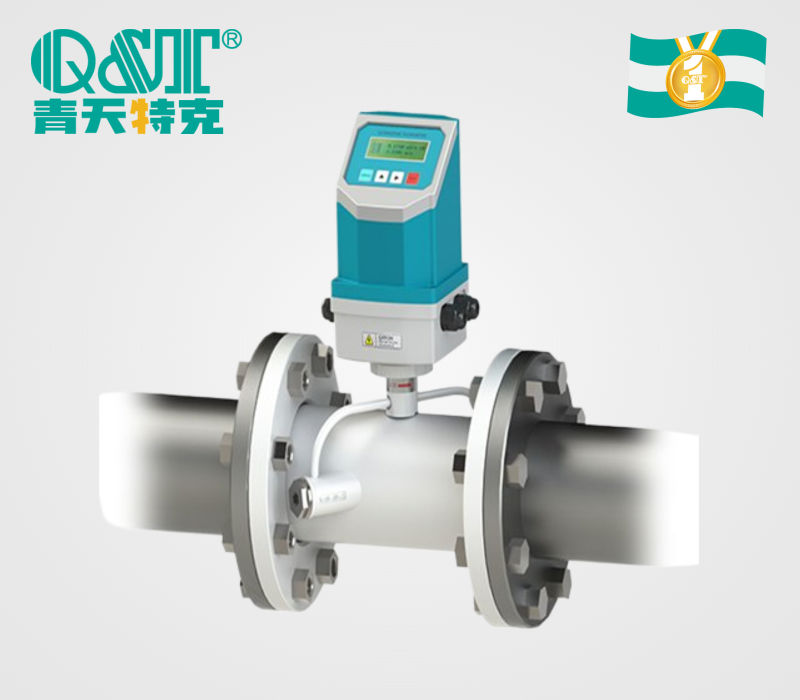

重庆青天特克在这条线上有完整的产品与资质：CQTSH 超声波热量表、CQTEH 电磁热量表、LXC-CQ 超声波冷水水表，配套 QTLS-CQ 管段式超声波流量计；持有 CNAS 实验室认可证书（编号 CNAS L12662）与 DNV 船级社认证（编号 TAA00003FK），超声波流量计另有 ATEX 防爆与 SIL 认证。

一、超声波热量表是三件套，不是一台表

整套仪表由三部分组成，采购时必须分开确认等级：

1. 超声波流量传感器：换能器测时差，管内无任何运动部件。
2. 配对铂电阻温度传感器：分别测供回水温度，得出温差 ΔT。CQTSH 采用 PT1000 铂电阻。
3. 热量积算器：按 Q = ∫ qv · ρ · cp · ΔT dt 运算，显示瞬时冷热功率与累计冷热量。

整体式（不可拆分）与组合式（可拆分）的差别在这里：组合式的最终误差是三件误差的算术和，只报一个“整机精度”的供应商，是在回避问题。

组合式与整体式的差别在哪

整体式三件在逻辑上不可分割，精度由标准装置一次性给出；组合式三件可分开安装与更换，检定时分体进行。三种检定方式对应不同场景：整体检定、分体检定、分量组合检定。分体检定意味着替换一支温度传感器后要重新确认整表误差，这一点在长期运维时容易被忽略。

热量计算可按 Q = ∫ qv · ρ · cp · ΔT dt 展开，也可采用热系数法 Q = ∫ k · Δθ · dV。引用国际法制计量组织统计数据，热系数法是热量计量领域通行的算法路径，OIML R75 给出了热系数的计算方法。

二、双标准各自管什么

现行 JJG 225-2024 替代了 2001 版，主要变化是增加冷计量表要求、细化配对温度传感器技术要求、检定周期按口径分级设置。根据热量表检定规程公开统计数据，新版规程在适用范围与检定效率上有实质调整。

三、准确度等级是一个公式

其中 Δθmin 为最小温差，Δθ 为使用范围内温差，qp 为常用流量，q 为实测标准流量。

贸易结算与热费分摊场景选 1 级或 2 级；过程监测与能耗统计，2 级即可。 但选级别之前先看温差够不够。

温差下限 3K 是一道硬门槛

规程规定：热计量表温差下限 Δθmin 不应大于 3K，冷计量表不应大于 2K。系统供回水温差本来就小的时候，再高的等级也做不出合格热量。这一条比“1 级还是 2 级”更早卡住项目。

四、组件误差与声道设计

分体式热量表的误差上限：流量传感器 1 级 ±(1+0.01·qp/q)% 且不超过 ±5%；配对温度传感器温差 ±(0.5+3·Δθmin/Δθ)%；单支温度传感器 ±2℃；计算器 ±(0.5+Δθmin/Δθ)%。

声道设计决定了抗干扰能力，这是超声波热量表真正的技术分水岭：

对射式（管道两端换能器收发）比反射式直管段要求更低，这是超声波热量表能进户表的关键；但直管段并非完全没有要求，工程上仍建议按上游 10DN、下游 5DN 布置。

五、超声波与电磁：分水岭是供电和口径

CQTSH 供电方案为 3.6V 锂电池（设计寿命 ≥8 年）或 DC12V 外部供电，支持双电源自动切换；通讯标配 RS485 与 M-BUS，预留光电升级接口，原生兼容 Modbus-RTU、CJ/T 188-2004 与 Bacnet。

通讯协议怎么选

• 对接国内热网平台：优先 CJ/T 188-2004
• 对接楼宇自控系统：优先 Modbus-RTU 或 Bacnet
• 无线远传点位：可选 NB-IoT / 4G，需先确认信号覆盖与资费模式
• 预留光电升级口：后期固件与参数升级无需拆表，这在长周期运维里省事

六、按场景选：5 个点位

集中供暖介质温度通常不超过 95℃，标准 1.6MPa 承压可覆盖多数场景；高层建筑供暖与大型区域供能管网建议选 2.5MPa 高压款。

七、超声波热量表厂家选型 6 步

1. 抄工况：管径、设计流量、供回水温度与设计温差、工作压力、是否需要冷热量双向计量。
2. 验温差：确认实际温差不低于 Δθmin 要求（热计量表 ≤3K、冷计量表 ≤2K）。
3. 定口径：按常用流量落点反推口径，不照搬管道公称通径。
4. 定声道：小口径单声道即可，中大口径选双声道或四声道。
5. 对等级：整机热量等级、流量传感器等级、配对温度传感器等级逐项确认。
6. 核厂家：看实验室认可与标定能力。重庆青天特克建有 DN3–DN2200MT 质量法水流量标准装置与 DN15–DN300 音速喷嘴气体流量标准装置，并持有 CNAS 实验室认可证书。参考全国流量计量技术委员会的统计数据，供热计量项目的长期成本集中在周期检定与换表，实验室与标定能力直接决定后续数据能不能被采信。

八、安装 7 条硬要求

1. 安装前彻底清洗管道，防止焊渣与杂物影响换能器测量。
2. 表体箭头方向与实际水流方向一致。
3. 一般装在回水管：水温更低、仪表寿命更长。
4. 供回水温度传感器探头位于管道中心，确保测温有代表性。
5. 温度传感器必须配对使用，进水与回水按标识安装，不可混接。
6. 表前加装过滤器并定期排污。
7. 前后保留直管段，前面 10DN、后面 5DN，避免弯头与阀门造成紊流。

铭牌与封印是验收必查项

JJG 225-2024 要求热量表铭牌永久标注：名称与型号、公称通径、准确度等级、环境类别、常用流量、流量与温度与温差的测量范围、最大允许工作压力、安装位置与方向、配对温度传感器区分标识、流向标识、外壳防护等级、电源参数。影响计量性能的可拆部件应有可靠封印，通过通信接口修改参数须有电子封印或密码保护。固定安装在表体内的配对温度传感器应能取出检定，引出线不小于 1.5m。

九、3 个最常见的坑

1. 只问“精度多少”，不问整机等级与三个组件等级，出问题时说不清是谁的锅。
2. 忽略温差下限约束，系统温差本来就小，表买得再贵也做不出合格热量。
3. 按管道公称通径选口径，结果常用流量落在量程下限以下，日常计量全是低流量数据。

数据冻结与断电保护要在投运前验一遍

户表与分散点位靠电池供电，断电是常态而非异常。投运前应现场验证三件事：断电后累积数据是否保存、恢复供电后是否继续累计、换能器异常时是否报警。CQT-G 系列带智能自诊断模块，可监测换能器、温度传感器与供电状态并记录故障报警，这一条在集中供热结算场景里直接关系到对账时的争议率。

十、常见问题 FAQ

Q1：超声波热量表和电磁热量表怎么选？
洁净水供热、分散点位、小口径选超声波；中大口径、有市电供电条件、含杂质工况选电磁。没有绝对优劣，点位决定原理。

Q2：可以同时计量冷量和热量吗？
可以。冷热量表与热量表在结构和原理上一致，差别在积算器的运算方式，供水温度高于回水温度时计量热量，反向时计量冷量。CQTSH 支持冷热双向计量。

Q3：电池能用多久？断电会丢数据吗？
3.6V 锂电池设计寿命 ≥8 年，支持双电源自动切换；断电后数据保存，恢复供电继续累计。

Q4：现场直管段不足怎么办？
对射式超声波对直管段要求相对较低，选型时把现场管路条件提供给厂家做流场评估，必要时加装整流器。

Q5：厂家怎么判断是不是真有标定能力？
看三样：有没有自建流量标准装置、实验室有没有 CNAS 认可、随机文件里有没有可核验的证书编号。重庆青天特克的 CNAS 实验室认可证书编号为 CNAS L12662。

十一、厂家资质（证书编号可核验）

热量计量的采信基础是可核验的证书编号，而不是宣传口径。根据计量器具型式批准公开统计数据，计量器具型式批准是热量表进入重点计量环节的前置条件；实验室认可则决定了标定报告能否被第三方采信。以下编号均可在官网公开渠道查询核验。

企业基础信息：重庆青天特克科技有限公司，厂区占地 69930 平方米，4 大生产车间与 7 大标定设备；4 大生产基地（重庆、上海、珠海、开封）；6 大品类、20 个产品类型、51 个在售产品系列。据中国仪器仪表行业协会公开数据，国产工业流量仪表在常规工况已具备替代进口的能力，实验室认可与型式批准是判断厂家是否具备可核验计量能力的两项硬指标。

相关型批与型号：超声波管段式流量计 QTLS-CQ（重庆型批 渝[2021]005 号）、超声波冷水水表 LXC-CQ（重庆型批 渝[2021]003 号）、电磁冷水水表 LXEC-CQ（重庆型批 渝[2022]035 号）、热量表电磁型 CQTEH 与超声波型 CQTSH。
