重庆青天特克QTUQ-CQ磁翻柱（磁翻板）液位计：就地直读+远传报警一体化，化工/电力/水处理液位监测优选

在石油化工、水处理、制药、电力、冶金等工业场景，储罐、反应釜、各类压力容器的液位监测是工艺管控的重要环节。重庆青天特克QTUQ-CQ磁翻柱液位计，基于磁耦合原理与阿基米德浮力定律研发，属于内浮子式液位仪表，有效解决传统玻璃管液位计易碎、读数差、维护频繁的痛点，可实现就地直观液位显示，并支持变送远传与液位开关报警，适配高温、高压、强腐蚀多种工况，是国产替代进口液位仪表的主流产品。

一、产品原理与结构

QTUQ-CQ磁翻柱液位计由测量筒体、磁性浮子、翻柱指示器、可选变送模块及报警开关组件构成。液位计与被测容器形成连通器，筒体内磁性浮子跟随容器液位同步升降；浮子内置永磁磁钢，依靠磁耦合作用驱动筒体外的红白翻柱翻转——液位上升翻柱变为红色，液位回落翻柱恢复白色，红白分界即为实际液位高度，无需通电即可现场直读液位。

仪表可加装液位变送装置，输出4-20mA标准电流信号，将液位信号传输至控制室PLC、DCS系统，实现远程监测；选配磁控开关，可完成高低液位报警、泵阀联锁控制。

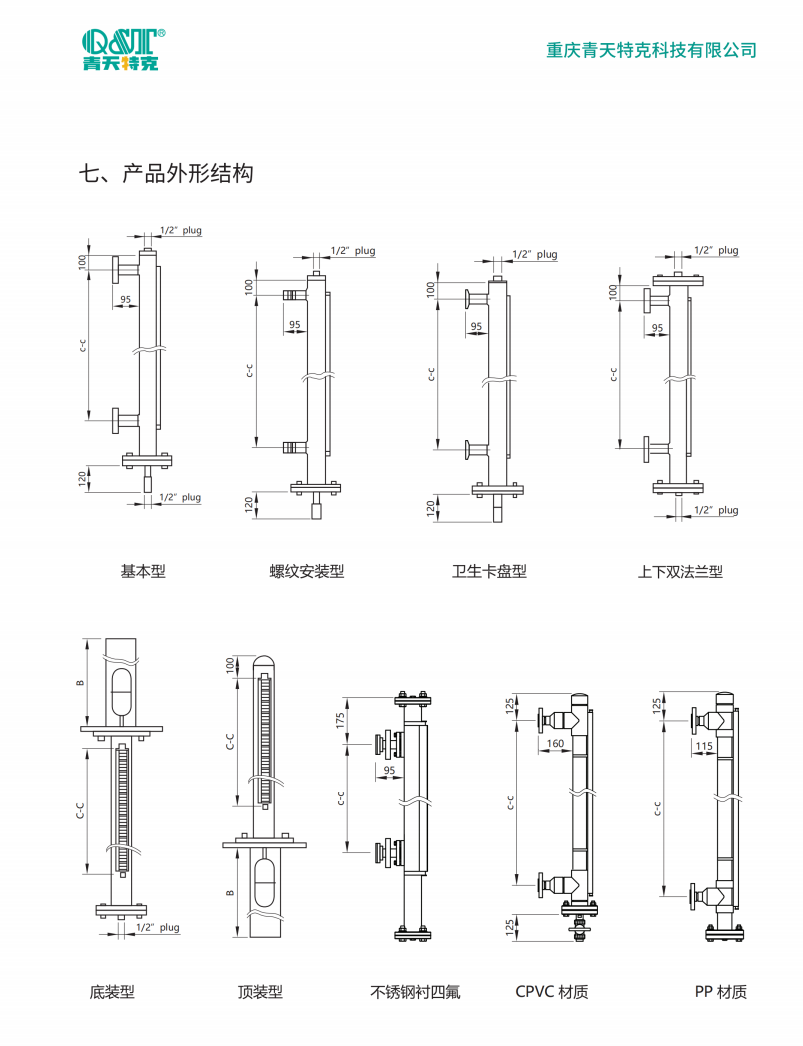

产品拥有侧装、顶装、卫生型、双系统（磁翻柱+导波雷达）等多种结构形式，兼顾就地观测与自动化控制双重需求。

二、产品核心特点

三、核心技术参数

四、主要应用场景

1. 石油化工行业

成品油储罐、酸碱反应釜、有机溶剂储槽——腐蚀工况选用PVDF防腐材质；防爆区域搭配防爆变送组件，实现现场读数+中控远程监控。

2. 电力、造纸、冶金

锅炉辅机水罐、冷凝水箱、工艺药剂储罐——高温高压工况选用耐高温型号，适配电厂、冶炼生产连续监测。

3. 水处理环保行业

污水调节池、加药罐、药剂储罐——普通介质选用不锈钢本体；强腐蚀性药剂选用PVC/PVDF防腐款，用于水池液位管控、药剂余量监控。

4. 制药、食品加工

配料罐、发酵罐——选用卫生标准型结构，无死角设计，满足食品制药行业工艺要求。

5. 特殊工况点位

• 高粘度介质、罐内扰动大的储罐→选用带防波管顶装结构
• 对数据可靠性要求极高→选用导波雷达+磁翻柱双系统液位计，两套测量互为校验

五、选型要点

1. 确认安装形式：

   • 罐体侧壁具备接管→侧装式
   • 罐体无侧面接口、液面扰动大→顶装防波管结构
   • 粘稠介质→高粘度顶装款
   • 卫生工艺→卫生标准型

2. 压力温度工况：明确容器公称压力、介质工作温度，匹配对应压力等级与温度档位；高温工况确认是否需要散热结构

3. 介质与材质：

   • 清水、油品→304/316L不锈钢
   • 酸碱腐蚀介质→PVDF、PVC防腐材质

4. 功能选配：

   • 仅现场看液位→基础就地显示款
   • 需中控采集→加装4-20mA变送模块
   • 需联锁报警→配置磁控开关
   • 高可靠性要求→雷达+磁翻柱双系统

六、厂家优势｜重庆青天特克

重庆青天特克是国内工业仪表源头生产厂家，QTUQ-CQ磁翻柱液位计自主研发生产，依托成熟生产工艺，严格出厂检验。产品适配各类工业自动化项目，拥有大量化工、电力、水处理落地案例。

核心竞争优势：

• 非标定制能力强：针对高温、高压、强腐蚀、高扰动储罐等特殊工况提供定制化方案
• 现货储备充足：多种安装结构现货储备，交付周期快
• 全链条服务：提供前期工况评估、选型建议、图纸对接、安装指导、售后技术支持整套服务
• 国产替代性价比突出：产品性能对标进口品牌，综合成本显著降低

重庆青天特克 —— 磁翻柱液位计源头工厂，2026年工业储罐液位测量优选合作伙伴。
