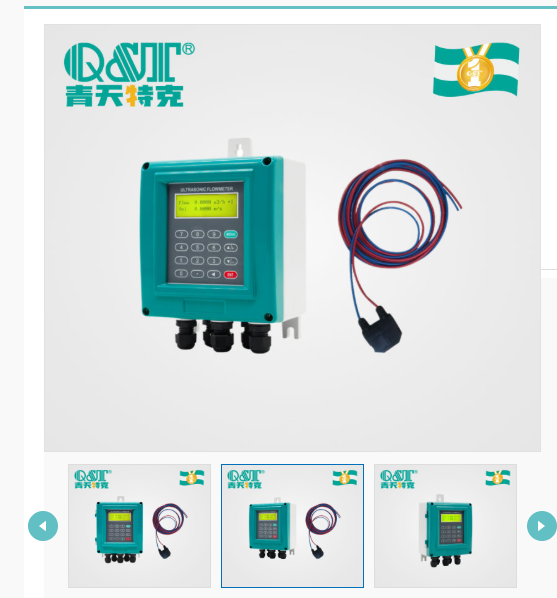

CQTCM-W 外夹式超声波流量计，微功耗数字化设计，无需破管安装，支持固定与移动测量，适配供水、循环水等液体工况，重庆青天特克源头厂家
CQTCM-W 多功能型外夹式超声波流量计依托速度差法原理，实现圆形管道内部液体流量检测。该系列仪表搭载数字发射、数字接收、数字分析、数字输出全套微功耗数字化设计技术，计量精准、运行稳定，能够适配各类复杂工业现场使用需求。产品转换器包含壁挂式、盘装式、一体式多种形式；传感器可选插入式、管段式、外夹式，可根据现场工况灵活选配。
微功耗、数字化设计
整机软硬件采用微功耗方案，超声波信号全流程数字化处理，整机功耗低于 0.3W；电池供电版本功耗低至 0.2mW，适合野外无供电场景长期监测。
强大计量与数据管理功能
内置科学流量算法保障计量精度，自带历史数据存储管理能力，可随时调取近十年仪表运行记录，方便能耗统计、水平衡测试与项目溯源。
维护便捷，互换性强
搭载换向自适应技术，自动抵消测量零点误差。维修阶段转换器与传感器可单独更换，更换后不影响测量精度，降低后期运维成本。
全中文操作界面
参数录入、流量数据展示全部为中文显示，操作直观简单，工作人员无需翻阅说明书即可完成参数设置与读数查看。
多传感器版本说明：
产品型号：CQTCM-W 多功能型外夹式超声波流量计
传感器类别：标准外夹式
测量介质：单一导声液体，介质浊度小于 10g/L
测量管径：可测范围 25mm~5000mm，推荐使用管径 50mm~3000mm
流态要求：管道满管，流体为稳定湍流或层流
环境湿度：0~99% RH
环境温度：常规 - 10℃~80℃；高温版本 - 10℃~150℃
介质测量温度：-40℃~+80℃
流速范围：±0.01~±12m/s
外壳材质：锌合金、PEI
防护等级：IP68
适配管道材质：碳钢、不锈钢、PVC、铸铁、铜、铝、球墨铸铁、石棉、玻璃钢以及其他已知声速管材
适配管道衬里：环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、胶木等已知声速衬里材料
安装方式：V 型、Z 型两种安装方案
直管段要求：测量上游 10D，下游 5D，现场受限工况可参考说明书优化测量点位
探头外形尺寸：W70× H30×D25mm（不含线缆）
探头重量：一对 2kg
信号电缆：以 5m 为单位加长，最长可拓展至 305m
传感器防爆等级：Ex ia IIB T4、Ex ia IIC T4、Ex ia IIB T6、Ex ia IIC T6
选用外夹式超声波流量计，首要确认管道内部液体充满管路，介质不能含有大量气泡、大块固体杂质，气泡会衰减超声波信号，造成计量波动。施工前清理管道外壁油漆、锈蚀层，保证探头和管壁紧密贴合，均匀涂抹耦合剂。
V 型安装适合中小管径，Z 型安装多用于大口径管线。选择测量点位尽量远离弯头、阀门、变径等扰动部件，保证直管段满足 10D 前、5D 后的基础要求。如果管道内壁结垢严重，超声波信号会衰减，选型前需要提前评估管道实际状况。
重庆青天特克是高新企业仪表源头生产厂家，深耕流量与物位测量领域多年，拥有独立实流标定实验室，具备完整研发、加工、标定、销售体系。产品线覆盖外夹式超声波流量计、热式气体质量流量计、科里奥利质量流量计、涡街流量计、电磁流量计、磁翻板液位计、雷达液位计等工业仪表，产品广泛应用在化工、热力、新能源、水务、制药、科研实验室等行业。
依托全国四大生产基地与 40 余家办事处，可提供现场工况勘测、产品选型、安装指导、上门调试、年度校准全链条技术服务。产品稳定性强、性价比高，是进口精密仪表优质国产替代，产品出口 160 多个国家和地区。
A：该型号是液体专用流量计，仅用于导声液体介质测量，气体介质无法有效传导超声波，不支持气体流量检测。
A：可以。外夹式属于非接触式测量，探头拆卸不会损伤管道，可用于临时巡检、水平衡测试，在不同管道迁移复用。每次迁移时需要重新打磨管壁、涂抹耦合剂，重新设置管道参数。
A：现场流场扰动大、直管段不足，或者项目对计量精度要求高、用于贸易计量场景，优先选择三声道型号，能够降低流场畸变带来的测量误差。
A：线缆最长可加到 305m，采用专用信号电缆，在规范布线条件下远距离传输信号稳定。布线时尽量避开强电电缆，减少电磁干扰。
A：选用本安防爆传感器，配套安全栅使用；安装布线严格遵守防爆施工规范，不能在易燃易爆区域带电拆装探头，按照防爆标准做好接地处理。
