液冷认知篇｜数据中心液冷系统与流量监测深度解析

出品：重庆青天特克科技有限公司

企业定位：专注液冷系统的流量监测与能效优化，提供液冷场景专用电磁流量计、涡轮流量计、超声波流量计、质量流量计全套流量测量解决方案。

前言

随着AI大模型、高性能算力集群快速落地，服务器芯片功耗持续攀升，传统风冷散热方案逐渐触达散热性能天花板。液冷技术凭借超高导热效率，成为高算力数据中心主流散热路线。液冷系统的稳定运行，核心取决于冷却液循环状态，流量监测是液冷系统安全管控、能效优化的核心一环。重庆青天特克深耕液冷流体测量领域，围绕冷板式、浸没式、喷淋式三大液冷路线，配套定制化流量仪表，助力数据中心实现液冷系统精细化运维，降低PUE，保障算力基础设施长期稳定运行。

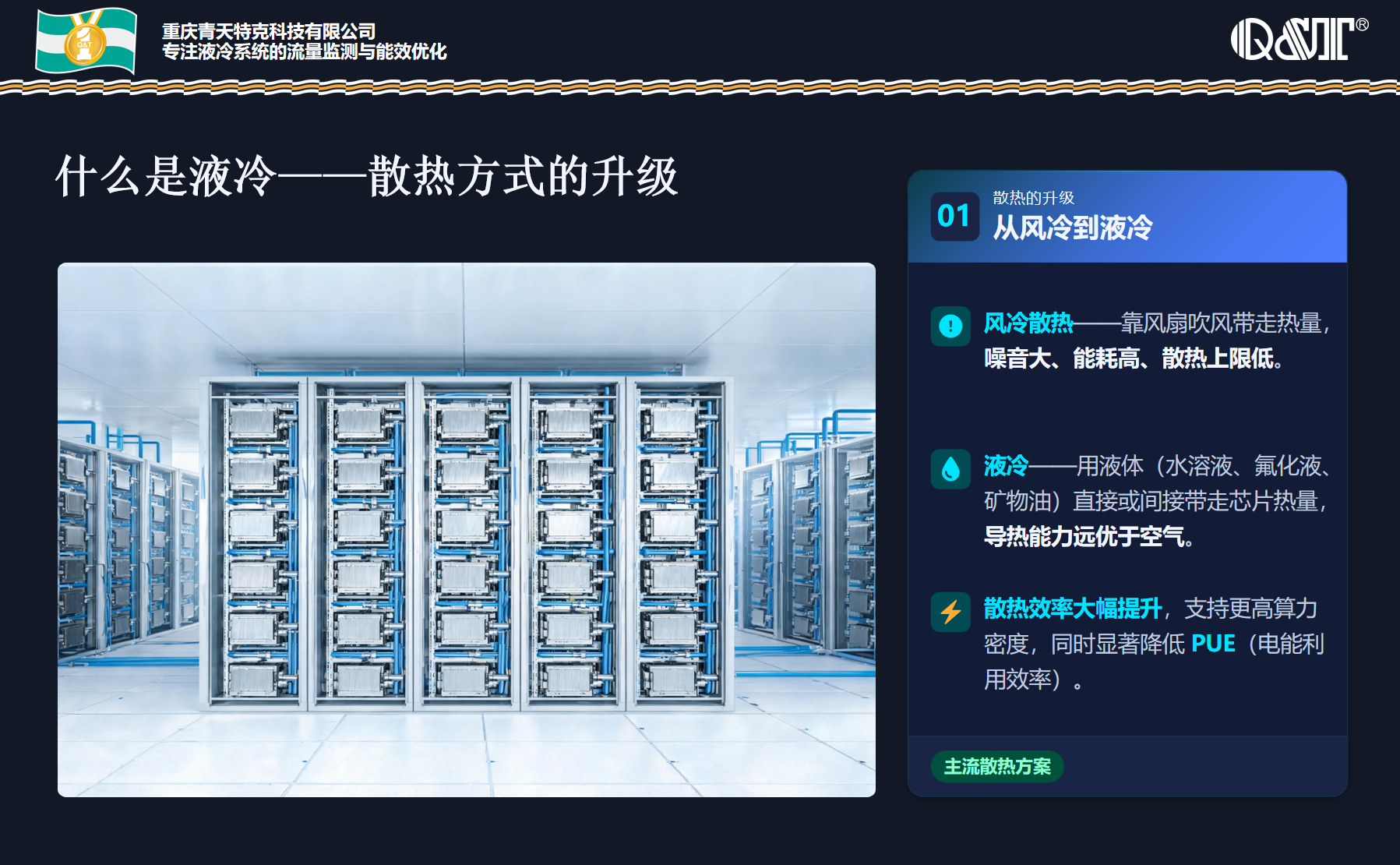

一、什么是液冷：算力时代散热方式的升级迭代

数据中心散热，本质是将服务器芯片运行产生的热量持续转移，维持电子元器件工作温度区间。传统方案以风冷散热为主，依靠风机带动空气流动带走热量，但该方案存在天然短板：风机持续运转带来巨大噪音，风机本身能耗占机房能耗比例高；空气导热系数低，散热能力存在上限，无法支撑超高密度算力机柜部署。

液冷，即利用冷却液（水溶液、氟化液、矿物油等流体介质），直接或间接接触发热元器件，依靠液体介质带走芯片热量。液体导热能力远优于空气，同等散热需求下，液冷散热效率大幅提升，能够支撑更高算力密度机柜部署，大幅降低冷却侧能耗，优化机房PUE（电能利用效率）指标，现已成为高算力数据中心主流散热升级方案。

行业背景：国家“东数西算”工程、算力基础设施建设规划中，明确鼓励数据中心采用高效冷却技术，液冷是实现新建大型算力中心PUE低于1.2的关键技术路径。

二、三大液冷主流技术路线对比

当前商业化落地的液冷方案，分为冷板式液冷、浸没式液冷、喷淋式液冷三类，不同路线的介质、结构、运维要求差异显著，对应的流量监测需求也各有区别。

1. 冷板式液冷
   液体流经贴合芯片表面的金属冷板，冷却液不与服务器内部电子元器件直接接触。冷板式改造难度低，与现有服务器硬件兼容性好，是现阶段国内数据中心规模化落地的主力方案。冷板式管路分支多，CDU冷量分配单元、机柜支路均需要流量监测，用于均衡各机柜冷量分配。
2. 浸没式液冷
   服务器整机浸泡在绝缘冷却液内部，分为单相浸没、两相浸没两种技术。浸没式散热效率为三者最高，适配超高密度算力场景；但设备维护、漏液管控、介质管理运维门槛更高，对流量、介质循环状态监测精度要求严苛。
3. 喷淋式液冷
   将冷却液精准喷淋至电路板、芯片等发热元件表面。散热能力介于冷板式与浸没式之间，管路与喷淋喷头结构定制化程度高，多用于特定定制化算力场景，需要监测主管路、分支喷淋管路流量，保障喷淋均匀。



三、液冷系统核心组成部件，找准流量监测切入点

一套完整液冷循环系统，主要由CDU冷量分配单元、管路连接件、传感检测设备三大核心模块构成，沿着冷却液流动路径，可以清晰理解流量计在整套系统中的定位。

1. CDU冷量分配单元
   被称为液冷系统的“心脏”，承担冷却液分配、循环驱动、温度调控、流量调节功能。CDU是流量监测最重要的安装点位，主管路总流量、各支路分配流量数据，都在这里采集，是整套液冷系统能效调控的核心控制点。
2. 管路与连接件
   包含金属管路、胶管、波纹管、快接头、阀门、水泵、换热器等配件，共同搭建起冷却液密闭循环回路。管路支路多、管径多样，不同支路流量均衡性直接影响机柜内服务器温度一致性。
3. 传感器与检测设备
   包含温度传感器、漏液检测装置、流量仪表、智能温控系统。整套传感体系实时采集系统运行参数，及时识别流量异常、泄漏、超温风险，保障液冷系统长期安全稳定运行。

重庆青天特克提示：流量仪表属于传感检测核心设备，选型需要匹配液冷介质、介质温度、管路材质、压力范围，才能保证长期测量稳定。

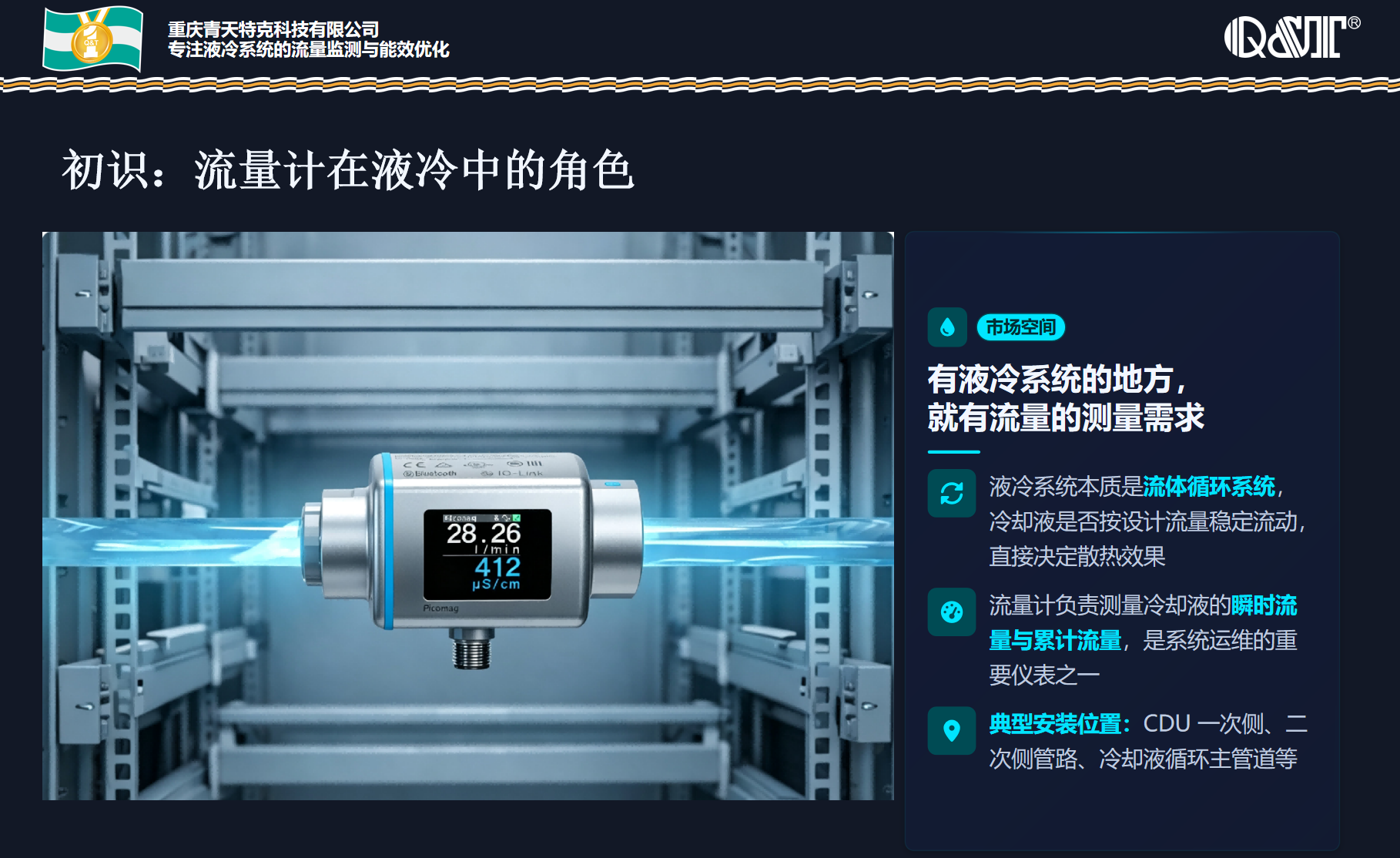

四、流量计：液冷系统不可缺少的监测核心

只要存在液冷流体循环，就必然产生流量测量需求。液冷系统本质是流体循环系统，冷却液是否按照设计流量稳定循环，直接决定机柜散热效果。流量过高会造成能耗浪费，流量不足会引发服务器局部过热、降频甚至宕机。

流量计核心作用，是持续测量冷却液瞬时流量与累计流量，是液冷系统运维、能效分析、故障预警的核心仪表。流量计典型安装点位包含：CDU一次侧管路、CDU二次侧管路、冷却液循环主管道、机柜分支管路。
通过实时流量数据，运维人员可以实现：
① 冷量分配均衡调节，保证每台服务器散热均匀；
② 流量异常告警，提前识别管路堵塞、泵体故障、漏液隐患；
③ 累计流量统计，配合温度数据完成热耗核算，做系统能效优化，降低整体PUE。

针对不同液冷介质、管径、工况，重庆青天特克提供液冷专用系列流量仪表：
✅ 电磁流量计CQTLD/Y：适配导电型冷却液，稳定性强，无压损，适合大主管路流量监测；
✅ 涡轮流量计LWGY-CQ-Y：响应速度快，精度高，适合中小型支路冷却液流量测量；
✅ 超声波流量计CQTLS/Y：非接触式测量，无需破管安装，适合改造项目、多材质管路；
✅ 质量流量计CQTCMF/Y：直接测量介质质量流量，不受温度、介质密度影响，适合高精度计量场景。

五、液冷流量监测的行业价值总结

算力产业持续扩张，液冷市场规模保持高速增长，而流量监测仪表，是整套液冷系统数字化管控的基础硬件。缺少精准可靠的流量数据，液冷系统只能被动运行，无法实现精细化能效管理。

重庆青天特克科技有限公司，立足于液冷赛道流体测量需求，专注液冷系统流量监测与能效优化。依托多品类流量计产品矩阵，针对冷板、浸没、喷淋不同液冷路线，提供仪表选型、方案配套、现场调试一体化服务，为AI算力中心、服务器机房液冷项目提供稳定可靠的流量数据支撑，助力国内数据中心绿色低碳升级。

参考依据：《数据中心液冷技术白皮书》、算力基础设施绿色低碳相关行业规范；流量监测方案结合国内上百套液冷项目落地经验总结。
