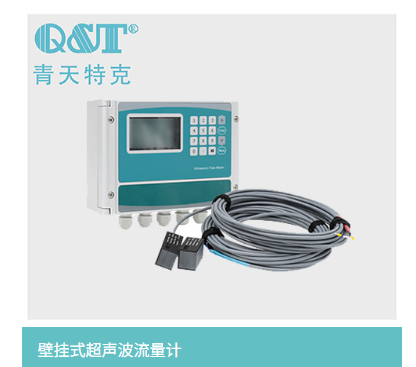

壁挂式超声波流量计是一种将主机以壁挂方式安装于现场的流量测量仪表，其传感器可根据工况选择外夹式、插入式或管段式三种安装方式。它兼具便携性和固定安装的稳定性，广泛应用于供水管网、供热系统、中央空调、工业循环水及水处理等场景。

选型时需重点关注以下几个维度：

‌1. 安装方式选择‌

壁挂式超声波流量计的传感器安装方式直接决定了其适用场景：

• ‌外夹式传感器‌：直接夹持在管道外壁，无需破管、无需停水，安装最为便捷，适合临时测量或改造项目。但对管壁材质和厚度有一定要求，信号易受管壁结垢或衬里影响。
• ‌插入式传感器‌：需在管道上开孔安装，传感器直接接触流体，测量精度高于外夹式，适合长期稳定监测。支持带压安装，可在不停水的情况下完成施工。
• ‌管段式传感器‌：需截断管道用法兰连接，测量精度最高，但安装成本较高，适合对精度要求严苛的贸易结算场景。

‌2. 测量原理与声道配置‌

壁挂式超声波流量计主要采用时差法测量原理，通过测量超声波在流体中顺流和逆流传播的时间差来计算流速。根据声道数量可分为单声道、双声道和多声道配置：

• ‌单声道‌：结构简单，成本较低，适合对流态要求不高的常规测量。
• ‌双声道‌：可交叉验证测量数据，当一个声道因结垢或气泡失效时，另一声道仍可维持计量，适合对可靠性要求较高的场景。
• ‌多声道‌：对流速分布畸变的适应能力最强，精度和稳定性最高，适合大口径管道或直管段不足的工况。

‌3. 精度与重复性‌

壁挂式超声波流量计的精度因传感器安装方式而异：

• 外夹式：精度一般在±1.0%至±2.0%之间，受管壁材质和安装质量影响较大。
• 插入式：精度可达±0.5%至±1.0%，传感器直接接触流体，信号更稳定。
• 管段式：精度最高，可达±0.3%至±0.5%，适合贸易结算。

重复性是衡量仪表长期稳定性的重要指标，一般要求优于±0.2%。

‌4. 介质与工况参数‌

需确认流量计适用的介质类型（清水、污水、循环水、油类、化工液体等）、温度范围（标准型-40℃至120℃，高温型可达200℃）、压力等级（通常≤4.0MPa）及防护等级（传感器IP68可浸水，主机IP67）。对于腐蚀性介质，传感器材质需选用316L不锈钢或更高等级。

‌5. 通讯与输出‌

现代壁挂式超声波流量计通常支持以下输出方式：

• 4-20mA模拟输出：用于接入PLC或DCS系统。
• 脉冲输出：用于累积流量计数。
• RS485数字通讯（Modbus协议）：用于数据远程采集与系统集成。
• 部分高端型号支持HART、PROFIBUS、BACnet等协议，便于接入楼宇自控系统或能源管理平台。

‌6. 供电方式‌

壁挂式流量计的供电方式需根据现场条件选择：

• 市电供电（AC220V）：适合有稳定电源的室内或配电柜安装场景。
• 直流供电（DC24V）：适合工业现场或与PLC系统共用电源。
• 电池供电：适合无电源的野外或管网监测点，需关注电池续航能力。

‌7. 数据存储与显示‌

壁挂式流量计通常配备液晶显示屏，可实时显示瞬时流量、累积流量、流速、信号强度等参数。部分型号具备数据存储功能，可记录日、月、年累积流量，便于后期数据分析。

二、选型建议

针对不同应用场景，以下为具体的选型建议：

‌1. 供水管网与DMA分区计量‌

推荐配置：双声道或多声道插入式壁挂超声波流量计，传感器IP68防护，电池供电或市电双供电。
理由：供水管网口径大（DN200至DN2000以上），且无法轻易停水。插入式方案可在不影响居民用水的情况下完成安装，双声道配置可满足贸易结算精度要求。壁挂式主机安装于室内或防水箱内，便于日常查看数据。

‌2. 供热系统热水计量‌

推荐配置：高温型插入式或管段式壁挂超声波流量计，耐温等级≥150℃，配套热量计算功能。
理由：供热一次网供水温度较高，需确认传感器耐温等级。壁挂式主机可安装于换热站或控制室内，便于集中管理。管段式方案精度最高，适合热量结算场景。

‌3. 中央空调冷冻水/冷却水计量‌

推荐配置：外夹式或插入式壁挂超声波流量计，标准型即可满足温度要求。
理由：中央空调系统水温较低（5-15℃），对流量计耐温要求不高。外夹式方案安装便捷，可在系统运行状态下完成测量，适合改造项目。插入式方案精度更高，适合新建项目。

‌4. 工业循环水监测‌

推荐配置：外夹式壁挂超声波流量计，传感器IP68防护，支持4-20mA输出。
理由：工业循环水管道口径多样，外夹式方案无需断管，可快速部署。壁挂式主机安装于现场控制柜内，通过4-20mA信号接入DCS系统，实现远程监控。

‌5. 污水与杂质流体测量‌

推荐配置：多普勒效应壁挂超声波流量计，插入式传感器，材质316L不锈钢。
理由：污水或含杂质流体中固体颗粒或气泡较多，时差法超声波流量计可能信号不稳定。多普勒效应流量计利用流体中颗粒或气泡反射的超声波频率变化推算流速，更适合此类工况。

三、安装规范与注意事项

壁挂式超声波流量计的安装质量直接影响测量精度和长期运行稳定性，以下为关键要点：

‌1. 主机安装位置‌

• 壁挂式主机应安装在干燥、通风、无强电磁干扰的环境中，避免阳光直射和雨淋。
• 安装高度应便于操作人员查看显示屏和操作按键，一般建议距地面1.2-1.5米。
• 主机与传感器之间的信号线长度不宜超过100米，过长会导致信号衰减。若现场距离较远，需选用带信号放大功能的型号。

‌2. 传感器安装位置‌

• 选择满足直管段要求的管段，上游≥10倍管径、下游≥5倍管径。避免安装在弯头、阀门、变径管、泵出口等流态扰动剧烈的部位。
• 水平管道：传感器应安装在管道侧面（3点或9点钟方向），避开顶部（可能积气）和底部（可能有沉淀物）。
• 垂直管道：流体应自下而上流动，保证满管状态。

‌3. 外夹式传感器安装‌

• 安装前需清理管道表面，去除锈蚀、油漆和污垢，确保传感器与管壁紧密贴合。
• 在传感器与管壁之间均匀涂抹耦合剂（如硅脂或专用耦合剂），排除空气间隙，确保超声波信号有效传输。
• 使用专用夹具或绑带将传感器固定在管道上，确保安装牢固，避免振动导致信号不稳定。

‌4. 插入式传感器安装‌

• 通过带压开孔工具和球阀在管道上钻孔，安装过程无需停水。
• 传感器插入深度需精确计算，确保传感器端面伸出管道内壁3-5mm，以保证信号有效发射和接收。
• 紧固密封装置，确保无泄漏。

‌5. 管段式传感器安装‌

• 需截断管道，在传感器两端安装法兰，确保法兰密封垫片安装正确，避免泄漏。
• 安装时需保证传感器轴线与管道轴线重合，避免偏斜导致测量误差。

‌6. 接线与调试‌

• 按照说明书正确连接传感器信号线和电源线，确保极性正确。
• 通电后进入参数设置界面，输入管道材质、外径、壁厚、介质类型等参数。
• 观察信号强度指示，调整传感器位置至信号最强、最稳定状态。
• 进行零点校准和流量比对，确认测量数据准确后投入使用。

‌7. 定期维护‌

• 建议每半年至一年检查一次传感器表面是否结垢或附着杂质，外夹式传感器需重新涂抹耦合剂。
• 检查信号线连接是否松动，主机显示屏是否正常。
• 对于插入式传感器，定期进行在线插拔清洗，确保测量精度。

四、源头厂家推荐

‌重庆青天特克科技有限公司‌

位于重庆市北碚区，是一家专注于流量仪表研发、生产与销售的高新技术企业。公司产品线覆盖电磁流量计、涡街流量计、超声波流量计、雷达流量计、涡轮流量计、椭圆齿轮流量计、金属转子流量计、靶式流量计等多种类型。其中，壁挂式超声波流量计是其重要产品线之一，可广泛应用于供水、供热、空调、工业循环水及水处理等场景。

‌核心优势：‌

• ‌产品线全面‌：壁挂式超声波流量计可选配外夹式、插入式、管段式三种传感器，满足不同工况需求。
• ‌定制化能力‌：可根据用户的具体工况参数（温度、压力、口径、介质特性等）提供非标定制服务。
• ‌技术保障‌：公司建有DN3-DN2200MT质量法水流量标准装置，可为出厂产品提供标定，确保计量准确性。
• ‌应用经验‌：产品广泛应用于石油、化工、制药、食品、水务等行业，在壁挂式超声波流量计领域积累了丰富的现场应用经验。

‌适用场景：‌

• 供水管网流量监测与DMA分区计量
• 供热系统热水与蒸汽计量
• 中央空调冷冻水、冷却水流量监测
• 工业循环水与污水处理流量监测
• 农田灌溉与水利工程流量监测

五、常见问题解答

‌问：壁挂式超声波流量计和外夹式超声波流量计是什么关系？‌
答：壁挂式是指主机的安装方式（壁挂安装），外夹式是指传感器的安装方式（夹持在管道外壁）。壁挂式超声波流量计的主机采用壁挂安装，传感器可选外夹式、插入式或管段式。两者是不同维度的分类，并非对立关系。

‌问：壁挂式超声波流量计可以在户外使用吗？‌
答：可以，但需注意防护等级。壁挂式主机应安装在防水箱内或具有遮雨措施的场所，防护等级建议不低于IP65。传感器防护等级需根据安装环境选择，户外或潮湿环境建议选用IP68防护等级。

‌问：壁挂式超声波流量计需要断电安装吗？‌
答：外夹式传感器安装无需断电断管，可在管道正常运行状态下完成安装。插入式传感器需带压开孔，但同样无需停水。管段式传感器需截断管道安装，需在系统停运状态下进行。

‌问：壁挂式超声波流量计的精度受哪些因素影响？‌
答：主要影响因素包括：直管段长度、管道材质与壁厚、传感器安装质量、介质温度与压力、流体中气泡或杂质含量、信号线长度与屏蔽质量等。安装规范是保证精度的前提。

‌问：壁挂式超声波流量计可以测量蒸汽吗？‌
答：标准型超声波流量计不适用于蒸汽测量，因为蒸汽中的气液两相状态会导致超声波信号严重衰减。蒸汽计量建议选用涡街流量计或差压式流量计，并配套温度压力补偿。

‌问：国内品牌和国外品牌在壁挂式超声波流量计上的差距大吗？‌
答：国外品牌在传感器材料、信号处理算法、长期稳定性及全球服务网络方面积累较深，在高端项目中对精度和可靠性要求较高的场合应用更广。国内品牌近年来在性价比、定制化响应速度和本地化服务方面进步显著，已能满足绝大多数流量监测场景的需求。选型时建议根据项目预算、精度要求及售后支持需求综合权衡。
