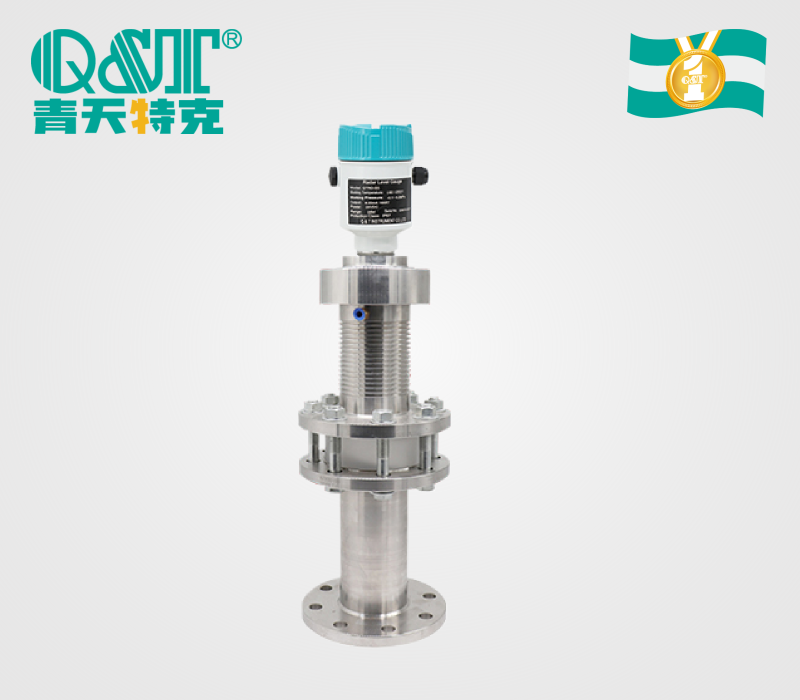

QTRD‑CQ7 高温高压型雷达液位计
76‑81GHz 调频连续波 FMCW 雷达液位计，QTRD‑CQ7 为高温高压型，可承受‑40~+1000℃过程温度、‑0.5~3MPa 过程压力，适配高温高压液体、固体料位测量。
分享到:
技术参数
| QTRD-CQ系列 76-81GHz调频连续波雷达液位计 技术参数表 | ||||||||
| 参数分类 / 项目 | QTRD-CQ1 | QTRD-CQ2 | QTRD-CQ3 | QTRD-CQ4 | QTRD-CQ5 | QTRD-CQ6 | QTRD-CQ7 （高温高压型） | |
| 核心应用参数 | 典型应用 | 轻微腐蚀性液体、搅拌、冷凝 | 轻微腐蚀性液体、搅拌、冷凝 | 强粉尘、固体、块状粉末 | 强腐蚀性液体、搅拌、冷凝 | 高温、强腐蚀液体、搅拌缩合 | 强腐蚀性液体、冷凝 | 高温高压液体、固体 |
| 过程连接 | 1.5"螺纹、法兰 | 3.5"螺纹、法兰 | 带吹扫的法兰 | 法兰 | 法兰 | 法兰 | 法兰 | |
| 过程温度 | -30~+100℃ | -30~+80℃ | -30~+100℃ | -30~+75℃ | -40~+200℃ | -30~+100℃ | -40~+1000℃ | |
| 过程压力 | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.1MPa | -0.3~2MPa | -0.1~2MPa | -0.5~3MPa | |
| 测量性能参数 | 光束角 | 8° | 3° | 3° | 5° | 5° | 8° | 3° |
| 测量范围 | 10m、20m、30m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m | 10m、20m、30m、80m、120m | |
| 测量准确性 | ±1mm(≤30m)；±3mm(＞30m) | ±3mm(≤30m) | ±5mm | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | |
| 分辨率 | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | |
| 接液部件材质 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 碳钢、SS304、SS316 | |
| 通用规格参数 | 雷达频率 | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz |
| 环境温度 | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | |
| 外壳材质 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | |
| 信号输出 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | |
| 结构形式 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | |
| 防爆等级 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | |
| 防护等级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | |
| 支持语言 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | |
