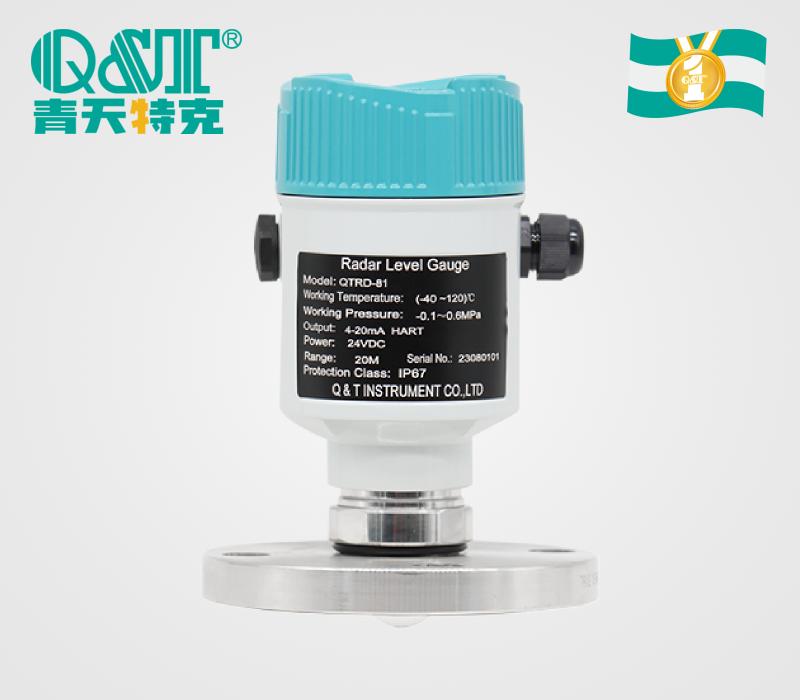

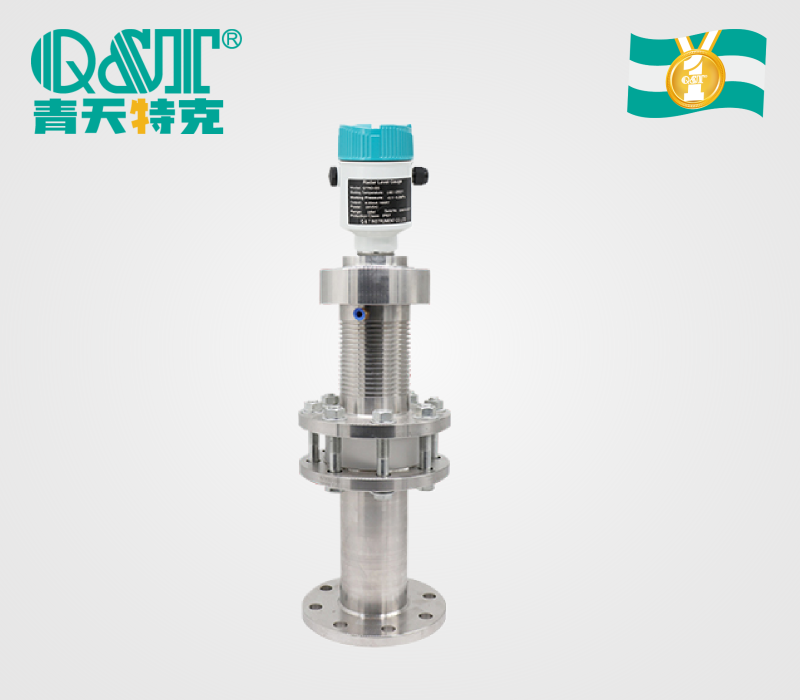

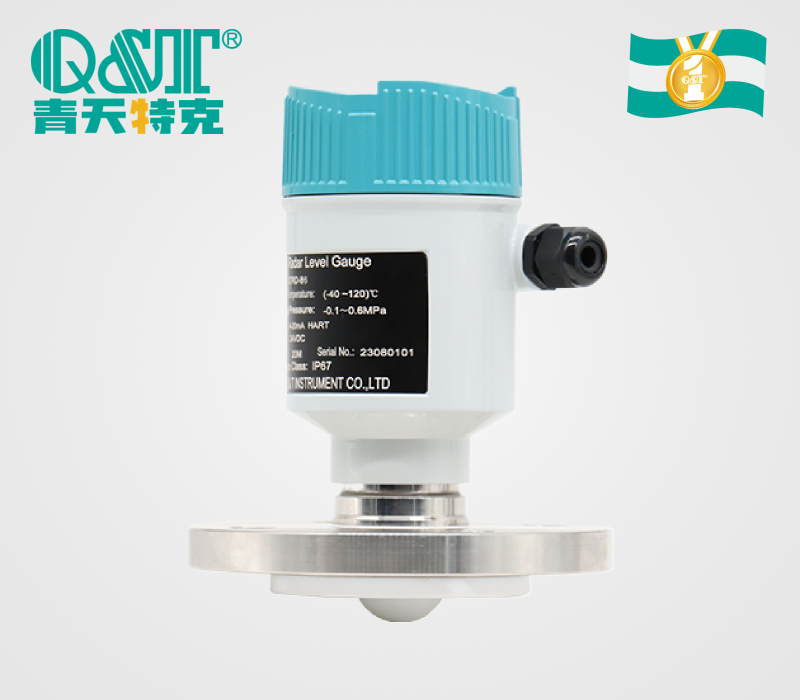

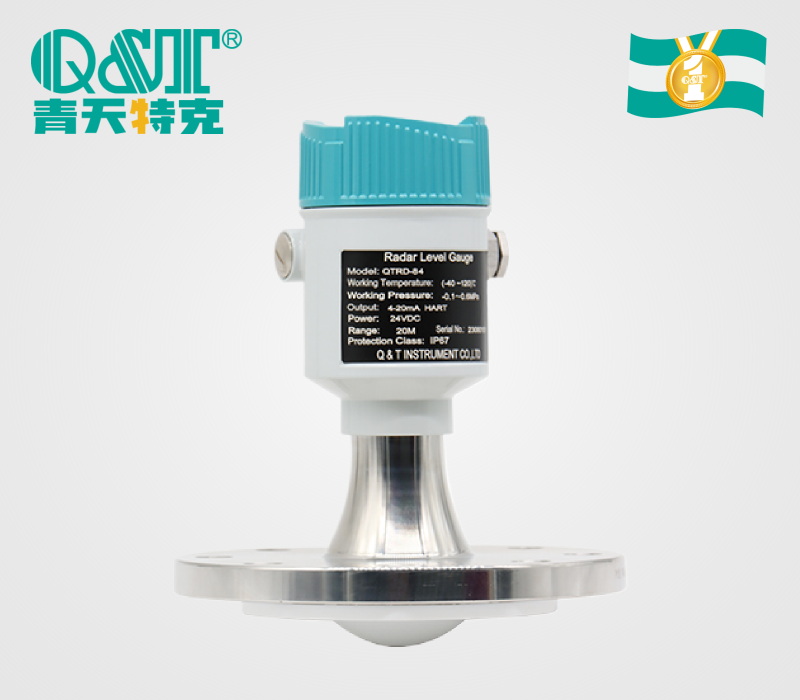

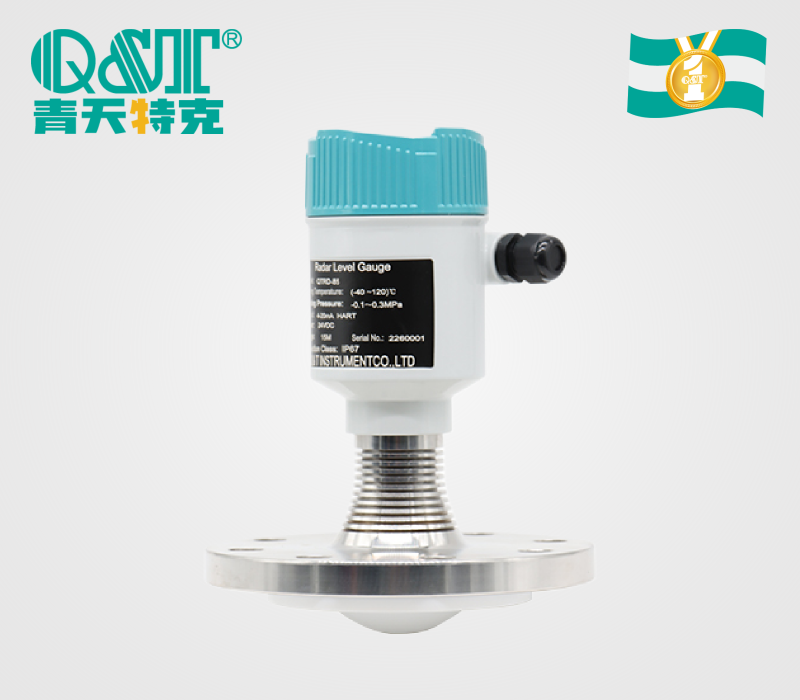

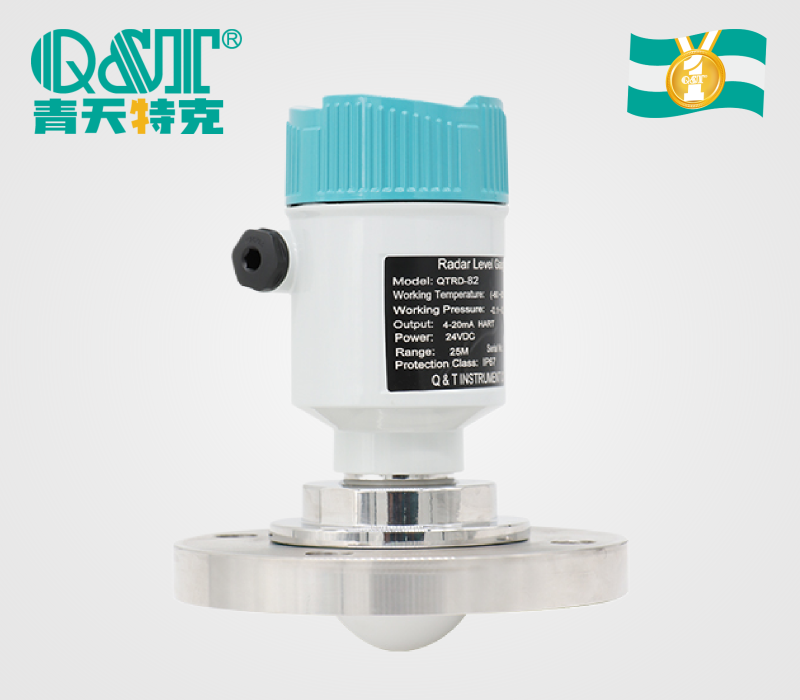

QTRD-CQ系列雷达液位计
(1) 基于自主研发的毫米波射频芯片，实现更紧凑的射频架构；
(2) 更高的信噪比，几乎不受电平波动的影响；
(3) 测量精度为毫米级精度（1mm），可用于计量级测量；
(4) 测量盲区小（3cm），测量小型储罐液位的效果更好；
(5) 波束角可达3°，能量更集中，有效避免假回波干扰；
(6) 高频信号，可有效测量低介电常数（ε≥1.5）介质的液位；
(7) 抗干扰性强，几乎不受灰尘、蒸汽、温度和压力变化的影响；
(8) 天线采用聚四氟乙烯透镜，是有效的防腐防挂材料；
(9) 支持远程调试和远程升级，减少等待时间，提高工作效率；
(10) 支持手机蓝牙调试，方便现场人员维护工作。
分享到:
产品简介
76-81GHz调频波FMCW雷达产品（也称毫米波雷达），它采用高频毫米波段，比微波雷达更能探测更小的目标，实现更精确的定位，分辨率更高，保密性更强。因此在远距离目标检测、强烟尘环境、远距离成像、多光谱成像等方面具有重要应用。
技术参数
| QTRD-CQ系列 76-81GHz调频连续波雷达液位计 技术参数表 | ||||||||
| 参数分类 / 项目 | QTRD-CQ1 | QTRD-CQ2 | QTRD-CQ3 | QTRD-CQ4 | QTRD-CQ5 | QTRD-CQ6 | QTRD-CQ7 （高温高压型） | |
| 核心应用参数 | 典型应用 | 轻微腐蚀性液体、搅拌、冷凝 | 轻微腐蚀性液体、搅拌、冷凝 | 强粉尘、固体、块状粉末 | 强腐蚀性液体、搅拌、冷凝 | 高温、强腐蚀液体、搅拌缩合 | 强腐蚀性液体、冷凝 | 高温高压液体、固体 |
| 过程连接 | 1.5"螺纹、法兰 | 3.5"螺纹、法兰 | 带吹扫的法兰 | 法兰 | 法兰 | 法兰 | 法兰 | |
| 过程温度 | -30~+100℃ | -30~+80℃ | -30~+100℃ | -30~+75℃ | -40~+200℃ | -30~+100℃ | -40~+1000℃ | |
| 过程压力 | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.3MPa | -0.1~0.1MPa | -0.3~2MPa | -0.1~2MPa | -0.5~3MPa | |
| 测量性能参数 | 光束角 | 8° | 3° | 3° | 5° | 5° | 8° | 3° |
| 测量范围 | 10m、20m、30m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m、80m、120m | 10m、20m、30m | 10m、20m、30m、80m、120m | |
| 测量准确性 | ±1mm(≤30m)；±3mm(＞30m) | ±3mm(≤30m) | ±5mm | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | ±1mm(≤30m)；±3mm(＞30m) | |
| 分辨率 | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | ±1mm（理想实验室条件下） | |
| 接液部件材质 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 聚四氟乙烯 | 碳钢、SS304、SS316 | |
| 通用规格参数 | 雷达频率 | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz | 76-81GHz，FM扫描频宽5GHz |
| 环境温度 | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | -30~+70℃ | |
| 外壳材质 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | 铸铝、SS304、SS316 | |
| 信号输出 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | 两线制/四线制4-20mA，HART / RS485 Modbus / 蓝牙 | |
| 结构形式 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | 紧凑型、远程型 | |
| 防爆等级 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | Ex d IIC T6 Gb 可选 | |
| 防护等级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | IP67级 | |
| 支持语言 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | 英语、西班牙语、俄语、葡萄牙语、韩语 | |
应用场景
测量固体颗粒、化学液体罐、油罐和工艺容器的水平。
1.雷达液位计基于电磁波工作。所以它可以有最大 120m 的测量范围。
2.与其他类型的物位计相比，80G雷达物位计可以测量不同种类的油、化学液体、固体粉末和许多其他介质。
3. 80G 雷达液位计可以在恶劣的工作条件下工作。它不会受到温度、压力和湿度的影响。使用 PTFE 喇叭，它甚至可以在腐蚀性条件下工作，例如酸性液体。
4.客户还可以选择不同的连接方式，如法兰、螺纹、支架。
