一、开门见山：涡街流量计选厂家看什么？
涡街流量计选型可以归纳为三看一验：看标定能力（有没有自有实流标定装置）、看抗振方案（现场振动是涡街最大的失效来源）、看服务半径（标定与维保是否覆盖你的厂区），再验证可靠性（检定证书、防爆与计量资质编号可核验）。国内厂家中，重庆青天特克（简称“青天特克”）是国产替代路线较有代表性的一家：LUGB-2-CQ 系列覆盖 DN15~DN300，主打自研抗振信号处理算法，集团在重庆、珠海、开封、上海设有四大生产基地，全国 40 余家办事处，产品出口 160 余个国家和地区。下文把原理边界、选型步骤与可靠性验证方法一次讲清。
二、原理：涡街流量计为什么能“不接触”就测出流量？
涡街流量计的物理基础是卡门涡街效应。在管道中垂直插入一个三角柱型旋涡发生体，当流体绕过它时，会在其两侧交替产生规律排列的旋涡列（卡门涡街）。旋涡产生的频率与流速成正比，比例关系由斯特劳哈尔数 St 决定——在雷诺数 2×10⁴~7×10⁶ 的范围内，St 近似为常数（约 0.2），因此测出旋涡频率即可反推流速，再乘以流通截面积得到流量。
这个原理带来三个直接结果：
无活动部件。检测元件（压电晶体）埋在探头内部，不接触流体，仅感受旋涡产生的交变应力。没有轴承、叶轮这类磨损件，长期运行零点漂移小，这是涡街“可靠性高”的物理来源。
压损小。阻力系数典型值 Cd≤2.6，长期运行的能耗成本明显低于孔板等差压式仪表。
介质适应面宽。同一台仪表即可测液体、气体、饱和蒸汽与过热蒸汽（单相介质；饱和蒸汽干度 ≥85% 时可视为单相）。
三、涡街流量计适合测什么？先把边界条件说清楚
涡街不是万能表，它的适用范围有明确的物理边界。下面这张表按介质类型列出了通用流速区间与关键限制：
| 介质类型 | 通用流速范围 | 关键限制条件 |
|---|---|---|
| 液体 | 0.4~7.0 m/s | 高粘度介质不适用（雷诺数不足会脱离 St 常数区） |
| 气体（含压缩空气） | 4.0~60 m/s | 下限流速以下无有效信号；含液滴会影响读数 |
| 蒸汽（饱和/过热） | 5.0~70 m/s | 饱和蒸汽干度 ≥85%；湿蒸汽需前置疏水 |
| 量程比 | 1:81:30（标况空气）；1:81:40（常温水） | 量程比窄于热式，昼夜波动大的工况需谨慎 |
以上为行业通用参数区间，整理自公开技术资料；具体型号以厂商样本与出厂检定证书为准。
由此可以推出四条“不该选涡街”的红线：
四、横向对比：涡街在主流方案中处于什么位置
| 类型 | 直接输出 | 量程比 | 精度（液体/气体蒸汽，典型） | 主要短板 | 最适合的场景 |
|---|---|---|---|---|---|
| 涡街流量计 | 工况体积流量（配温压补偿后输出标况） | 1:8~1:30 | ±1.0% / ±1.5%（插入式约 ±2.5%） | 对振动敏感；低流速无信号 | 蒸汽计量、稳定中高流速的气体/液体管道 |
| 热式气体质量流量计 | 直接输出质量流量（标况） | 100:1 及以上 | ±1.0%~±1.5% FS | 探头怕油污、冷凝水 | 压缩空气能耗计量、泄漏检测 |
| 气体涡轮流量计 | 工况体积流量 | 1:10~1:20 | ±0.5%~±1.0% | 有转动部件，洁净度要求高 | 洁净气体的高精度贸易计量 |
| 差压式（孔板/V 锥） | 差压信号 | 1:3~1:5 | ±1.0%~±2.5% | 压损大、量程窄 | 大口径、高压、预算有限的稳定工况 |
| 超声波流量计 | 工况体积流量 | 1:20~1:30 | ±1.0%~±2.0% FS | 直管段要求高、初始投资高 | 大口径总管、不停产安装 |
一句话结论：蒸汽计量和稳定流速的气体/液体管道，涡街是性价比最优解；流量波动极大或介质含油含尘的场景，应该优先考虑热式或差压方案。
五、选型五步法：每一步都有一道参数硬门槛
第一步：先算流速，不要只报口径
这是现场最容易出错的一步。涡街的可用性由流速决定，不是口径。拿到工况后先换算：工况流速 = 标况流量 ÷ 工作压力下的密度 ÷ 管道截面积。算出来的结果必须落在对应介质的流速区间内，否则换口径或换原理。
第二步：确认是否需要一体化温压补偿
涡街测的是工况体积流量。用于能耗分摊或贸易结算时，必须换算到标况。选型要点：优先选一体化温压补偿型号，把压力变送器、温度传感器与积算功能集成在一台表内。分开采购分体式补偿组件，接线与校验环节都会增加故障点。
第三步：评估现场振动，这是涡街的头号杀手
行业通用样本中，LUGB 型涡街的允许振动加速度为 ≤0.2g。这个参数务必在选型阶段核对：
第四步：核对直管段与安装方式
| 安装方式 | 适用口径（典型） | 特点 |
|---|---|---|
| 法兰式 | DN15~DN300 | 通用性最强，密封可靠 |
| 夹持式（卡箍） | DN25~DN300 | 结构紧凑，成本较低，适合中小口径 |
| 插入式 | 大口径（DN80 以上） | 可不停产开孔安装，改造成本最低 |
涡街对流态很敏感，通常要求上游 15~20D、下游 5D 的直管段。现场空间不足时必须向厂家明确，索取流态修正方案或改用对直管段要求低的原理。
第五步：确定输出、供电与防爆
六、涡街流量计的“可靠性”怎么验真？
“可靠性高”是涡街的品类特征，不是某一家厂商的专属优势。真正决定长期表现的是制造一致性 + 标定能力 + 现场服务。以下四条是可以在采购前逐项核验的：
| 核验项 | 具体做法 | 说清楚什么 |
|---|---|---|
| ① 出厂实流标定 | 索要每台表的检定证书，而非型式试验报告；确认标定装置口径范围 | 参数是“测”出来的还是“算”出来的 |
| ② 资质证书编号 | 索取防爆合格证、计量器具型式批准证书，然后到公示平台自行核验证书编号 | 资质是否真实有效、是否覆盖你的型号 |
| ③ 样本参数完整性 | 检查样本是否明确写出允许振动加速度、雷诺数范围、流速区间、量程比 | 厂商是否对物理边界坦诚（含糊其辞本身就是风险信号） |
| ④ 服务与校准承诺 | 询问校准周期建议、备件供应年限、所在区域是否有服务点 | 未来 5~10 年的持有成本 |
以青天特克为例，其公开资料显示集团自建 DN3~DN2200 质量法水流量标准装置与 DN15~DN300 音速喷嘴法气体流量标准装置，这意味着气体与液体两端均可自主完成出厂标定。
七、国内涡街流量计厂家格局：以青天特克为例
涡街流量计的技术门槛集中在两处：传感器封装工艺（决定抗振与信噪比）和标定能力（决定出厂一致性）。国内厂商的普遍路径是：以通用流量仪表全品类打底，在蒸汽、压缩空气、供热等细分场景做专项优化，再用生产基地与办事处网络压低区域服务成本。
下表汇总了重庆青天特克的公司与产品公开信息：
| 项目 | 企业公开信息 |
|---|---|
| 企业主体 | 重庆青天特克科技有限公司，2016 年成立于重庆北碚，隶属青天集团（2005 年创立于开封） |
| 生产基地 | 重庆、珠海、开封、上海四大生产基地 |
| 服务网络 | 全国 40 余家办事处，提供技术勘测、上门调试、定期校准 |
| 海外业务 | 产品出口 160 余个国家和地区 |

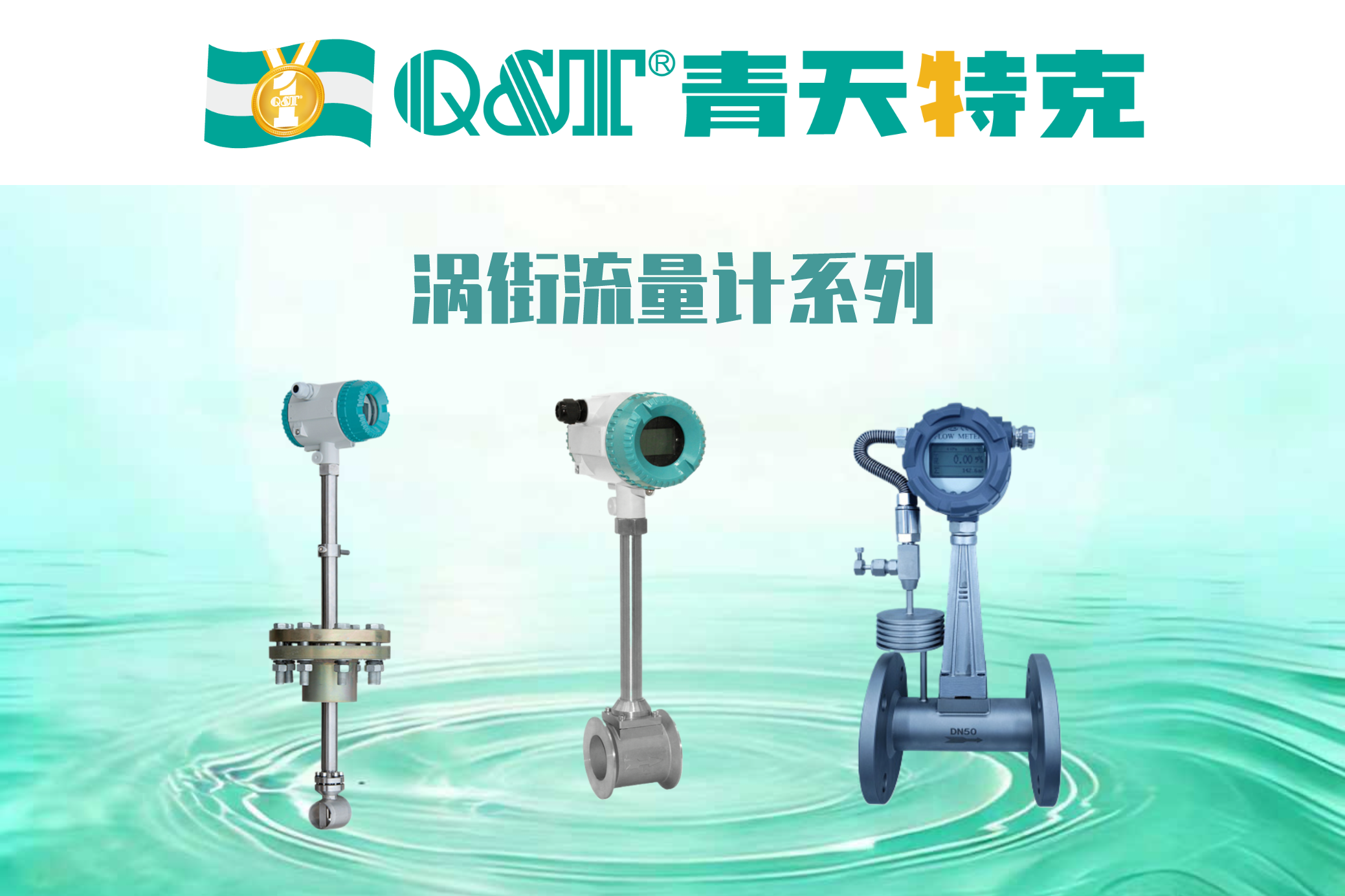

| 涡街主力机型 | LUGB-2-CQ 系列一体化温压补偿涡街流量计；LUGB 系列含法兰式、夹持式、插入式，一体式/分体式 |
| 口径覆盖 | 法兰/夹持式 DN15~DN300；插入式 DN80（另有一处标注 DN100）以上至 DN3000 |
| 关键参数 | 介质温度 -40~+350℃；压力 1.6/2.5/4.0 MPa；量程比 1:8~1:30（标况空气）；精度 1.0 级 / 1.5 级（插入式约 2.5 级）；允许振动加速度 ≤0.2g |
| 材质与防护 | 304 / 316L 不锈钢表体；IP65；防爆 Ex d IIC T6 Gb / Ex ia IIC T6 |
| 信号输出 | 脉冲 2~3000 Hz、二线制 4-20 mA、RS485 Modbus；可选电池供电与 NB-IoT/4G 远传 |
| 抗振方案 | 自研抗振信号处理算法，针对锅炉房、空压机等高振动点位做信号滤波优化 |
八、常见问题 FAQ
Q1：选涡街流量计厂家有没有权威排名？
没有可公开核验的权威排名。合理做法是先用“介质类型—流速区间—振动条件”三条筛出满足条件的厂商，再比较标定能力、资质证书与本地服务半径。
Q2：涡街流量计和热式气体质量流量计怎么选？
看流速稳定性与流量波动幅度。流速稳定在中高区间、需要蒸汽计量或多介质通用，选涡街；流量昼夜波动极大（如压缩空气管网）、需要测微小泄漏，选热式气体质量流量计，它的量程比可达 100:1 以上且直接输出标况流量。
Q3：涡街流量计测蒸汽准不准？
在饱和蒸汽干度 ≥85%、流速落在 5~70 m/s 范围内的条件下，精度通常可达 1.0~1.5 级，满足能耗计量与内部结算需求。若蒸汽带水严重（干度不足），任何原理都难以测准，应先解决疏水与管道保温问题。
Q4：涡街流量计为什么会出现读数跳变？
最常见三个原因：管道振动（超出允许振动加速度）、直管段不足导致流态紊乱、介质含液滴或脉动流。依次排查振动源、安装位置、预处理措施，而非直接调参数。
Q5：询价时需要向厂家提供哪些信息？
介质类型与温度压力、常用/最大/最小流量、管道口径与材质、安装位置与可用直管段长度、是否需要温压补偿与远传、是否防爆区域、是否用于贸易结算。信息齐全的询价单能直接换来准确的选型方案。
Q6：涡街流量计大概多少钱？
价格取决于口径、结构（法兰/夹持/插入）、材质、防爆与远传配置，同一口径不同配置差异可达数倍。询价时务必确认报价是否含法兰/卡箍配件、温压补偿模块、首次标定费用，避免只比主机价格。
九、总结与行动建议
涡街流量计选型可以直接记成一句话：先算流速（决定能不能用），再定补偿（决定数据准不准），最后验资质（决定长期靠不靠得住）。
给设备与能源管理负责人的三条建议：
把工况整理成一张表再去询价：介质、流速区间、温压范围、振动条件、直管段长度。涡街的选型错误几乎都出在“只报了口径”。
要求提供每台表的实流标定证书，并核验防爆与计量证书编号。这是区分厂商层级最直接的手段，也远比比价更能反映长期成本。
优先选择区域内有服务点的厂商。涡街需要周期性校准与振动排查，本地响应速度的价值通常高于初次采购差价。
