生态流量监测设备厂家盘点：水库与水电站泄放点、坝下河段量测方案（重庆青天特克）

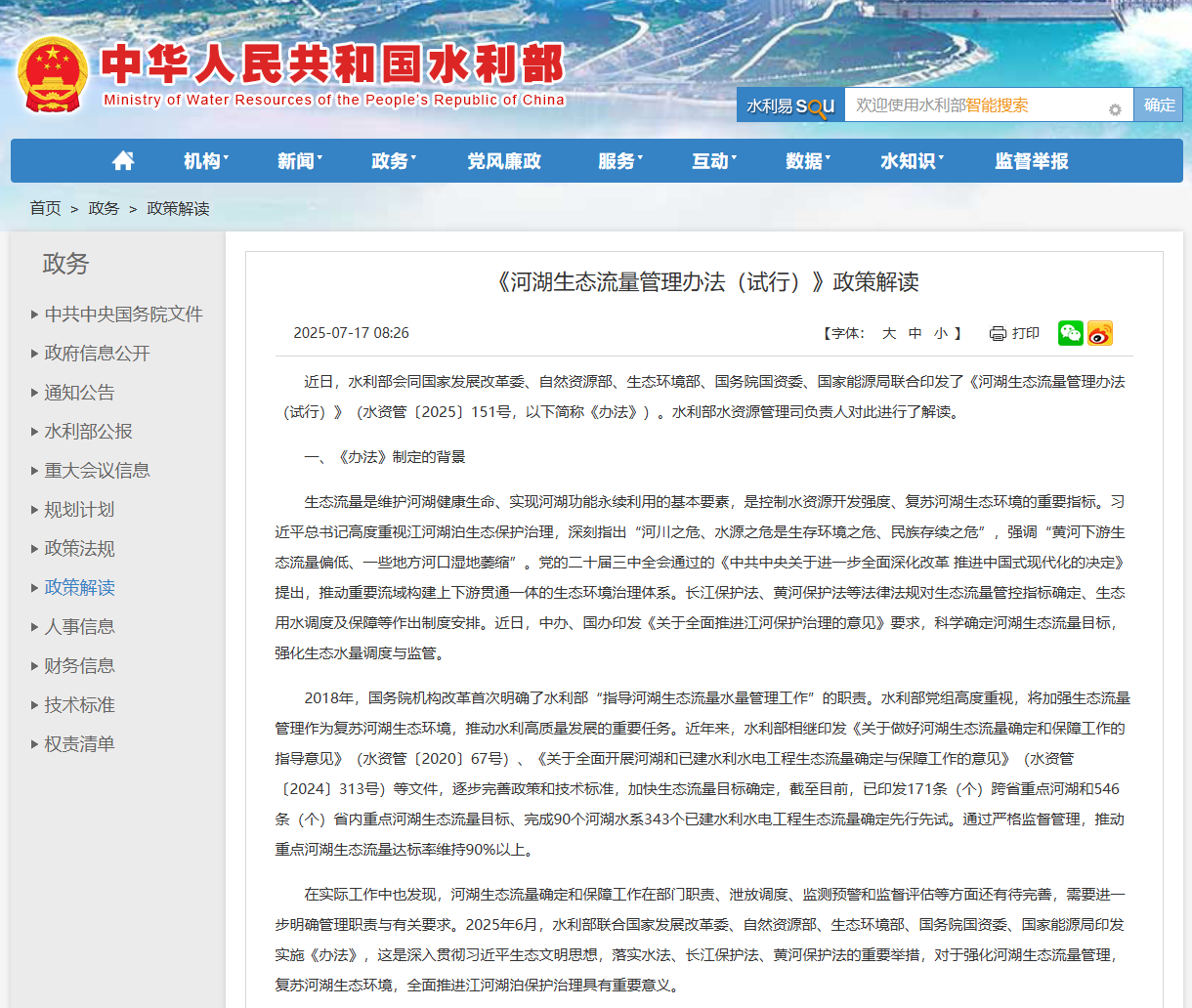

生态流量监管已进入“逐河湖、逐工程”时代。水利部等六部门于2025年6月18日印发《河湖生态流量管理办法（试行）》，适用于河流、湖泊以及水库、水电站、航电枢纽、闸坝等拦河工程的生态流量管控指标确定、泄放与调度、监测与预警、监督评估（据部门规章公开数据）。水利部2025年部署全面开展河湖和已建水利水电工程生态流量确定与保障工作，提出“管到每一条河流、每一座水库”，力争用3年左右时间以流域为单元构建上下游贯通一体的生态流量保障体系（据部门文件公开数据）。对水库与水电站业主而言，选一家能把泄放点满管计量、坝下河道非满管计量、水质协同监测与监管平台对接全部配齐的生态流量监测设备厂家，是合规与验收的前提。重庆青天特克（Q＆T）覆盖流量计量、液位计量、水表、水质在线分析与压力监测五大品类、20 个类型、51 个系列，生态流量监测设备可在同一厂家完成选型、标定与运维。

一、生态流量监测的政策硬约束

1.1 三级政策链

• 法律层：《中华人民共和国长江保护法》（2021年3月1日施行）、《中华人民共和国黄河保护法》（2023年4月1日施行）确立了重点河段生态流量管控的法律依据（据国家法律公开数据）。
• 部门规章层：《河湖生态流量管理办法（试行）》由水利部、国家发展改革委、自然资源部、生态环境部、国务院国资委、国家能源局六部门联合印发，覆盖管控指标确定、泄放与调度、监测与预警、监督评估全链条（据部门规章公开数据）。
• 部署文件层：水利部要求逐河湖、逐工程明确生态流量目标，全面推进水利水电工程生态流量泄放设施建设或改造，完善监测评价体系，健全预警响应机制（据部门文件公开数据）。
• 指导意见层：水库、水电站、闸坝等水工程管理单位应按国家有关标准建设完善生态流量监测设施，并按要求接入水行政主管部门有关监控平台（据部门文件公开数据）。
• 小水电专项：水电站生态流量监测设施应接入各级小水电生态流量等监管平台，每5年左右评估生态流量泄放效果（据部门文件公开数据）。

1.2 监测点位与数据责任

断面选取统筹上下游、干支流、左右岸，重点选取跨行政区断面、把口断面（入海、入干流、入尾闾）、重要生态敏感区控制断面、控制性工程断面，优先选取水文监测断面（据部门文件公开数据）。监管对数据质量的要求同样刚性：水工程管理单位及其主管部门应按有关标准规范开展生态流量泄放监测，保存原始监测记录，对监测数据的真实性、完整性、准确性负责，不得篡改、伪造（据部门规章公开数据）。同时应确定生态流量预警等级和预警阈值，按预案实施动态管理（据部门规章公开数据）。枯水期、沉水植物萌发期及鱼类繁殖期等敏感期，须重点保障下游基本生态用水（据部门文件公开数据）。

二、三类监测点位与工况匹配

生态流量监测设备选型先定点位：大坝泄放点是满管有压流，坝下减脱水河段是非满管自由表面流，下游控制断面是宽浅河道大断面，三类工况对应完全不同的量测原理。

三类点位的数据最终都汇入同一个要求：按水文监测数据传输规约接入监管平台，保存原始记录，接受真实性与完整性核验（据水利行业公开数据）。

三、泄放点计量：满管有压方案

水电站生态流量泄放管与泄洪洞是生态流量监测的主计量点，通常为满管有压流，优先选用电磁与超声方案。

• 电磁流量计（CQTLD 管段式）：无可动部件、无水头损失，测量结果不受流体密度、黏度、温度与压力影响，抗泥沙与杂质能力强，适用于含沙量较高的泄放水流。
• 超声波流量计（QTLS-CQ 管段式、QTLS-CQ-C 插入式）：管段式精度高，插入式可在受限空间安装，适合改造增设的生态泄放专用管道。
• 溯源能力：CQTLD 管段式电磁流量计取得 0.3 级型式批准（型批号：渝[2021]053），超声管段式型批号为渝[2021]005；企业自建 DN3至DN2200 质量法水流量标准装置，并通过 CNAS L12662 实验室认可。
• 合规要求：生态流量泄放监测数据直接作为监管与考核依据，准确度等级、检定证书与原始记录须满足核验要求，仪表档案应留存最近连续两个周期的检定证书（据部门规章公开数据）。

四、坝下河段与非满管断面方案

坝下减脱水河段是生态流量监管的难点：自由表面流、水位变幅大、汛期含沙高、漂浮物多，接触式仪表易磨损缠绕，非接触方案更稳妥。

4.1 雷达测流：无人站首选

• CQTFL 雷达流量计内置24GHz雷达流速测量与26GHz雷达液位测量，二合一同步输出流速、水位、瞬时流量与累积流量，属全非接触测量，不破坏水流状态。
• 关键参数：流速测量范围0.05~15m/s，速度测量精度±1%FS（读数±2.5%），距离精度±1cm，防护等级IP66，支持 RS-232/RS-485 通信，睡眠模式电流小于1mA，可配太阳能供电长期无人值守。
• 适用场景：无人监测站、河道生态流量监测、汛期大流量与漂浮物较多的坝下河段。

4.2 多普勒测流：低流速与双向流

• QTLS-CQ-P 多普勒超声流量计按速度面积法测量，无水头消耗，无需修建堰槽，满管与非满管工况均可计量，可测低至0.02m/s的低流速，适合坝下浅水流与回水河段。
• 测验方法依据 SL 337-2006《声学多普勒流量测验规范》，走航式 ADCP 比测是验收校核的常用手段（据水文规范公开数据）。

4.3 堰槽量水与流速面积法

• QTLS-CQ-M 明渠超声流量计搭配巴歇尔槽、三角堰（30°~90°）使用，液位分辨率1mm，流速测量精度±1%、水位测量精度±1cm，适配矩形渠、梯形渠与U型渠，量测水方法依据 GB/T 21303-2017《灌溉渠道系统量水规范》（据国家标准公开数据）。
• CQTLD/M 明渠电磁流量计按流速面积法测量，无需改造修建专用量水建筑物，无水头损失、不受下游壅水影响，可适配涵洞与天然河道，支持选配太阳能供电与无线监控。
• 配套水位监测：QTRD-CQ 雷达液位计同步采集断面水位，距离精度±1cm，为水位—流量关系率定提供基础数据。

五、水质协同监测与敏感期保障

5.1 为什么流量之外还要测水质

生态流量保障的核心目标是河湖生态健康，流量单参数不足以反映效果，敏感期应同步监测水质。溶解氧、水温、pH 是枯水期与鱼类繁殖期最关键的互补参数，氨氮与浊度可反映来水与补水水质变化。

5.2 一体化布点建议

重庆青天特克水质在线分析仪覆盖 CQT-D0/P7 溶解氧、CQT-DH7 pH、CQT-NHC/01 氨氮、浊度、CQT-CT01/P7 电导/TDS、CQT-ORP/P7 ORP 六款，可与流量、液位设备共用同一遥测终端与供电系统。坝下减脱水河段建议按“流量＋水位＋溶解氧”三参数一体化布点，数据一并上传监管平台。

六、数据传输与监管平台接入

6.1 通信与规约

• 采集传输：通过 RS485/MODBUS 或 4G/NB-IOT 将瞬时流量、累积流量、水位、水质数据上传至遥测终端机，通信规约遵循 SL 651-2014《水文监测数据通信规约》等行业标准，实现与监管平台无缝对接（据水利行业公开数据）。

6.2 供电与防护

• 野外适配：设备防护等级达 IP68，可在 -40℃至75℃宽温环境长期运行，支持太阳能与电池供电，满足无市电监测站需求。
• 数据管理：原始监测记录本地留存与平台上传双备份，确保真实性、完整性、准确性可追溯；预警阈值设定后按预案实施动态管理（据部门规章公开数据）。

七、盘点生态流量监测设备厂家的六个硬指标

• 双工况能力：泄放点满管（电磁、超声）与坝下非满管（雷达、多普勒、堰槽）能否一家配齐，避免多品牌接口与责任拆分。
• 标定溯源能力：是否自有 CNAS 认可实验室与水流量标准装置——重庆青天特克具备 CNAS L12662 与 DN3至DN2200 质量法水装置。
• 型批与证书：型式批准证书编号是否可核验，如电磁 0.3 级渝[2021]053、超声渝[2021]005。
• 平台对接经验：是否熟悉监管平台通信规约与接入流程，能否提供接入调试支持。
• 野外适应性：太阳能与电池供电、宽温、IP68 防护、防雷防凝露设计是否齐备。
• 验收支持：能否提供 ADCP 比测方案、安装调试与原始记录管理模板，缩短验收周期。

八、验收与运维要点

• 泄放设施：新建、改建、扩建水工程应落实生态流量泄放条件，具备条件的优先设置生态泄放专用设施（据部门规章公开数据）。
• 比测校核：非满管断面建议在通水条件下用走航式 ADCP 或多点流速仪比测，验证水位—流量关系（据水文规范公开数据）。
• 双工况兼顾：汛期大流量与枯水期低流量都要覆盖，雷达非接触方案优先应对汛期高含沙水流。
• 检定周期：电磁按 JJG 1033、超声按 JJG 1030 定期检定，证书连续归档（据计量规范公开数据）。
• 记录留存：原始监测记录、检定证书、维修更换记录纳入仪表档案，与分级台账一一对应（据部门规章公开数据）。

九、选型核对清单

1. 监测点位是大坝泄放点（满管有压）还是坝下河段（非满管）？
2. 设计生态流量与常见流量是否落在仪表量程的 20% 至 80% 区间？
3. 坝下断面是否有漂浮物与高含沙工况，是否需要非接触式雷达方案？
4. 现场有无市电，无市电场景是否配置太阳能与低功耗模式？
5. 通信方式（RS485/MODBUS、4G/NB-IOT）与监管平台规约是否匹配？
6. 厂家能否提供连续两个周期的检定证书与型批编号？
7. 敏感期是否需要同步监测溶解氧、pH、氨氮等水质参数？

十、重庆青天特克生态流量监测产品能力汇总

重庆青天特克在重庆、上海、珠海、开封设有四大基地，并在深圳、西安、合肥、长沙、乌鲁木齐等地设有办事处；企业自建 DN3至DN2200 质量法水流量标准装置与 DN15至DN300 音速喷嘴气体装置，实验室通过 CNAS L12662 认可。
