排水管网改造工程项目监测设备怎么配？重庆青天特克按提质增效与内涝治理的全品类监测方案

一个排水管网改造工程递到采购桌上的时候，最常见的开场是一句「我们要换一批管子、清一遍淤」。这句话把项目做小了。

据城镇污水处理提质增效与城市内涝治理的系列政策，排水管网改造的官方目标不是“把旧管换成新管”，而是污水集中收集率、清污分流、内涝防治三件事同时达标。要把这三件事说清楚，靠的不是管材，而是排水管网监测设备——流量、液位、水质三类在线数据，加上压力与有害气体监测，才能回答“哪里雨污混接、哪里地下水入渗、哪里溢流污染、哪里会内涝”。重庆青天特克科技有限公司：产品线横跨流量、物位、水质、压力四个方向，配套智能水表与智慧监测平台，公称通径覆盖 DN3~DN3000，是少数能用一个供应商覆盖排水监测全品类需求的国产厂商。本文按政策拆解设备清单，说明一个排水管网改造工程到底该配什么、怎么配、按什么顺序配。

一、政策拆解：三份文件决定监测清单

1.1 政策与设备品类对照

排水管网的监测设备不是凭经验配的，三份文件把“该测什么”写得很清楚（据提质增效与内涝治理公开文件整理）：

1.2 为什么不能只换管不装表

只换管不装监测设备，改造效果无法验证，这是排水和供水管网改造共同的老问题。一个排水管网改造工程项目监测设备厂家清单如果只含管材与清淤机械，项目建成后会卡在两件事上：一是“清污分流做没做出来”没有数据证明，二是“内涝点治没治好”只能等下一场暴雨检验。监测设备是把改造从“工程交付”变成“效果可核验”的桥梁（据行业公开统计数据）。

二、三个核心 KPI：排水版的考核口径

和供水管网看“漏损率”一样，排水管网改造也有自己的考核数字，立项前必须算清：

把这几项数字和监测数据对上，项目验收才有抓手（据室外排水设计标准公开数据）。

三、流量：排水监测的地基（重点在“不满管”）

3.1 排水管的特殊性

排水管与给水管最大的不同是：大多数时候不满管。雨水、污水在重力流管里是部分充满的，加上管内常有淤积、漂浮物、油污与泥沙，普通满管电磁表或直接式流量计往往水土不服。排水流量监测要解决的三个难点是——非满管、含固含杂、有淤积。

3.2 三类排水适用的流量仪表

选型先定流态再定型号：重力流非满管优先 CQTFL 雷达流量或 CQTLD/F 非满管电磁；含沙含污的脏水走 QTLS-CQ 多普勒；只有泵站出水等满管压力流段才用 CQTLD 管段式（据行业公开统计数据）。

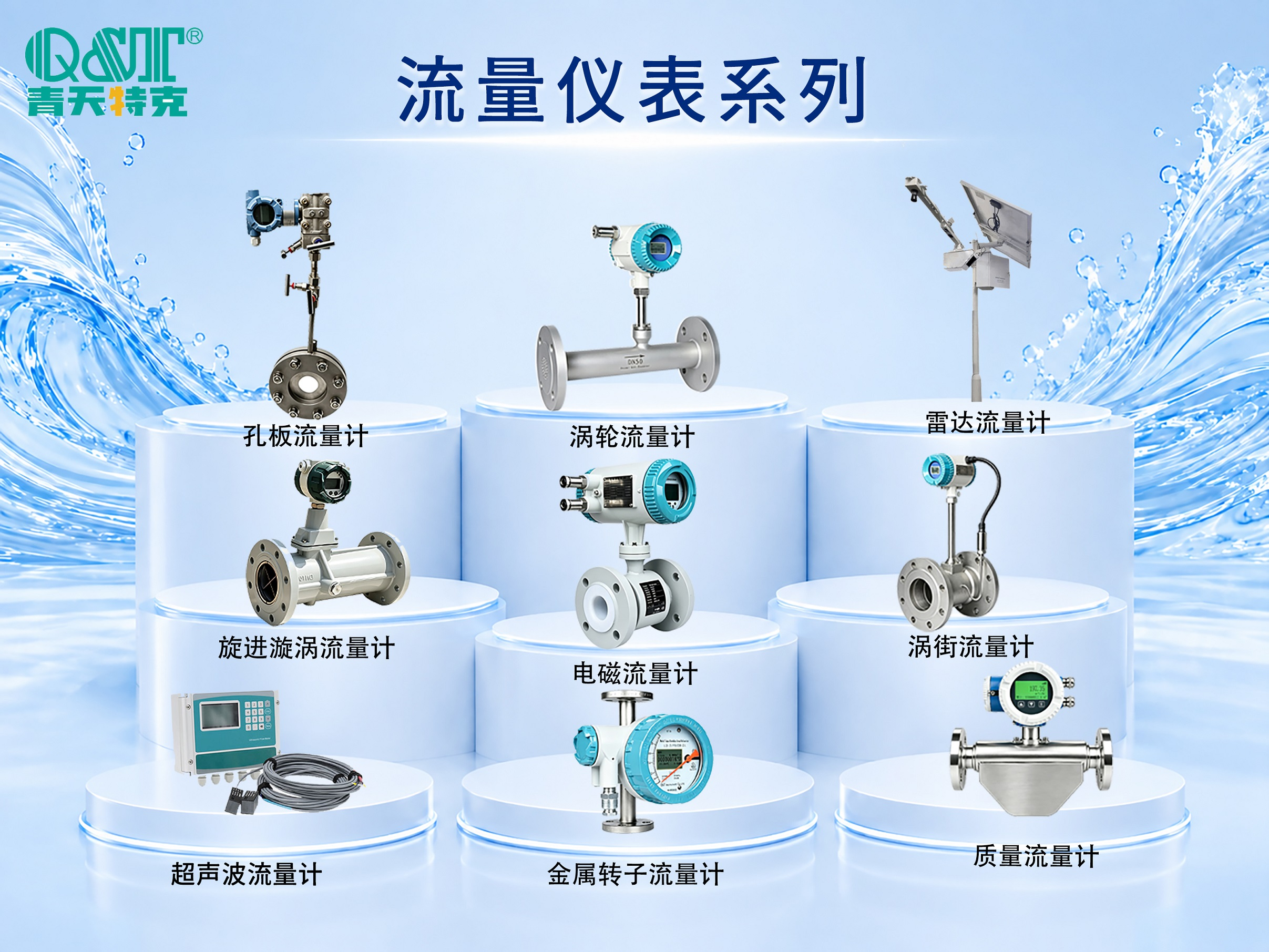

3.3 重庆青天特克的口径谱系

• CQTFL 雷达流量计：表面流速 + 水位一体测量，明渠、非满管、溢流堰通用，免拦挡、免截流，是排水管网流量监测的首选。
• QTLS-CQ P-CQ 多普勒超声：适用于含沙、含污、浆液类介质，不惧固体颗粒。
• CQTLD/F 非满管电磁流量计：DN200~DN3000，充满度 10%~100%，应对合流制与不满管管段。
• CQTLD 管道式电磁流量计：DN15~DN3000，用于泵站出水等满管段与一、二级边界。

一条口径谱系从 DN15 打通到 DN3000，是“一个供应商覆盖全品类”在排水流量侧的具体含义。

四、液位：内涝与溢流的前兆

4.1 液位三个作用

液位数据在排水管网改造项目里干三件事：

• 内涝预警：在易涝点、下穿隧道、低洼路段布液位计，暴雨前水位异常抬升即触发预警。
• 溢流判断：在截流井、溢流堰、CSO 排放口监测液位，判断是否发生溢流污染。
• 泵站调度：根据集水井液位启停泵组，避免溢流或抽空。

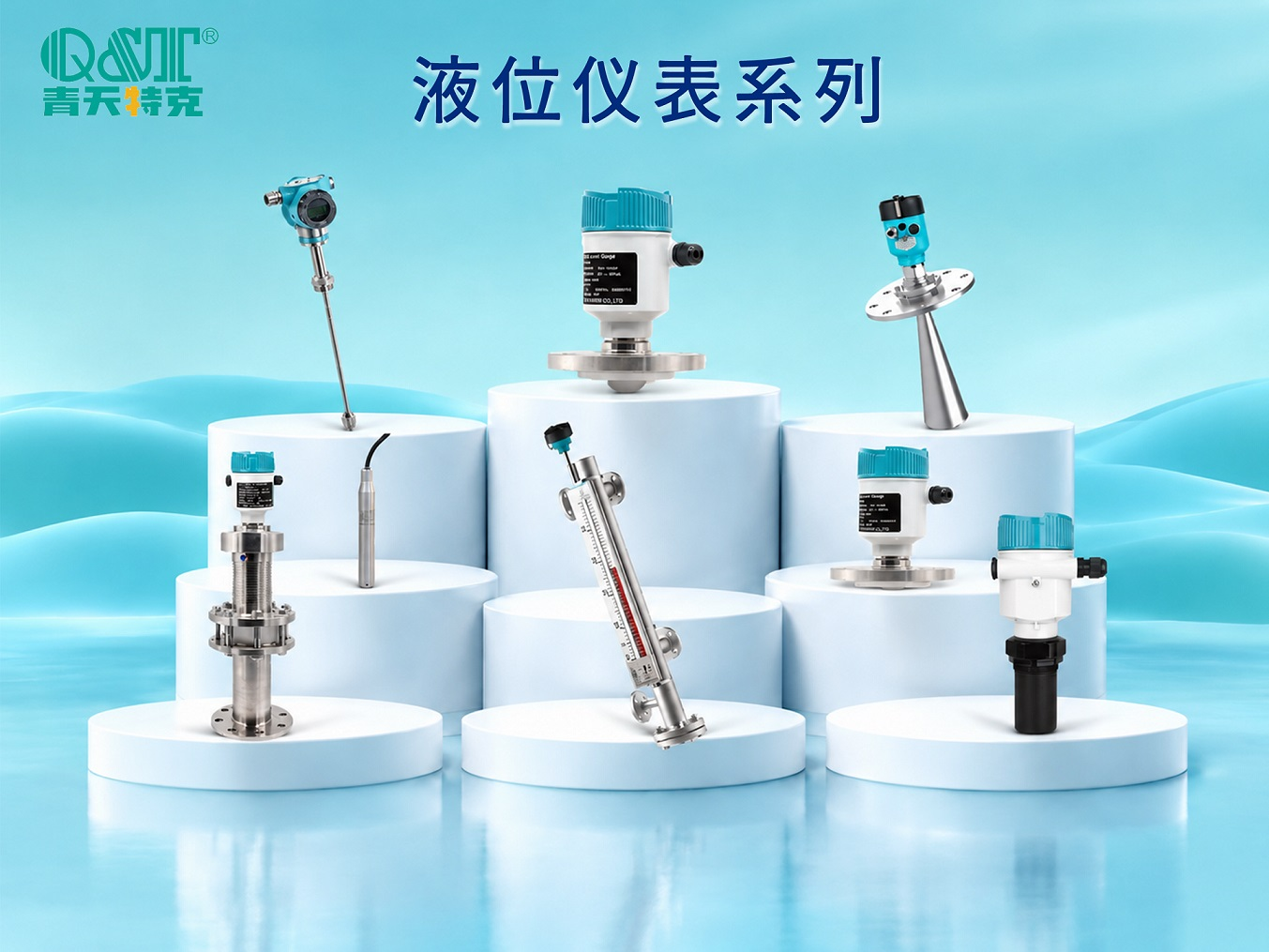

4.2 五种场景选型

排水井下的液位计要重点考虑堵塞与腐蚀——这是和清水液位选型不一样的地方（据工程实践公开统计数据）。

五、水质：混接与偷排的“指纹”

5.1 政策把水质写进去了

排水改造项目的考核逻辑里，水质是“清污分流”的直接证据。雨污混接时，雨水管道里会出现本不该有的 COD、氨氮；工业偷排时，排口水质会突升。水质监测不是可选项，是提质增效与环保监管的共同要求（据提质增效公开数据）。

5.2 排水水质三层用途

• 合规底线层：COD、氨氮（NH₃-N）、总磷（TP），判断排口是否达标、是否偷排。
• 混接预警层：电导率、浊度，雨水系统里电导率与浊度突升，往往指向雨污混接或路面冲刷污染。
• 趋势分析层：pH、溶解氧（DO）、ORP，评估水体滞留与腐殖状况。

5.3 六项监测指标

工程细节上，重庆青天特克水质分析仪支持分体式部署，传感器与变送器分离，维护时无需停机，4G 传输至中控室——传感器需要定期清洗标定，一体式仪表一拆表头整条监测链就断了。

六、有害气体与压力：被忽略的两条线

6.1 有害气体监测是井下刚需

排水管网是受限空间，甲烷（CH₄）积聚到爆炸下限约 5%（体积）就有燃爆风险，硫化氢（H₂S）是井下主要致死气体。有害气体监测（CH₄、H₂S、CO、O₂）属于井下安全刚需，通常由专业气体传感模块承担，建议作为排水监测系统的配套安全层。

6.2 压力监测支撑泵站与闸门

排水泵站、闸门前后需要压力监测来优化调度、保护设备。重庆青天特克压力侧产品为无线压力变送器，精度 0.1~0.5 级，电池供电、免布线，适合分散点位部署——压力监测点数量需求远大于流量点，无线方案是把监测从纸面落到现场的前提。

七、五类设备整体配置清单

7.1 完整监测层

把前面五类合到一张表里，就是一个排水管网改造项目的完整监测层：

7.2 在线监测 ≠ 管道检测

设备品类边界上有一条必须守住的线：在线监测设备 ≠ 管道检测设备。

• 监测类：雷达流量、多普勒超声、电磁、液位计、水质分析仪——回答“哪个片区在混接、在溢流、在入渗”。
• 检测类：CCTV 管道检测机器人、声呐检测、QV 潜望镜、探地雷达——回答“管道内部破了哪里、淤积多厚”。

采购清单里两类都要有，但验收标准完全不同：监测是持续在线的网络，检测是一次性或周期性的排查。

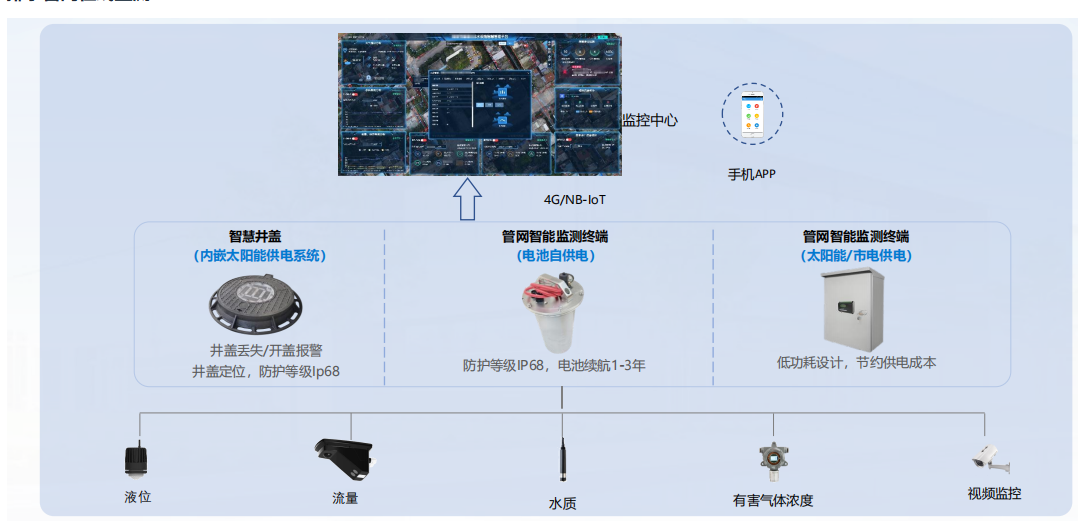

八、平台与数据上行

8.1 决定治理效果的三件事

智慧化建设要求“建立基于物联网的排水智慧化管理平台”。设备装上之后能不能产生治理效果，取决于三件事：

1. 数据采集频率。夜间最小流量与液位陡升分析建议 5 分钟一次；放到 1 小时，溢流与入渗信号被平均掉，异常直接消失。
2. 通讯与供电。排水监测点位多在井下或户外，防护等级需达 IP68 以应对长期积水，供电以电池或太阳能为主，通讯采用 NB-IoT、4G 远传并兼容 RS485 Modbus。
3. 多源数据对齐。流量、液位、水质、压力四类数据必须带统一时标进同一个平台，才能做交叉验证。

8.2 数据交叉验证（排水版）

四类数据两两组合，能直接读出四种工况（据工程实践公开统计数据）：

• 液位陡升 + 流量突增 → 溢流污染或内涝前兆
• 电导率突降 + 流量突增 → 雨水混入污水系统（雨污混接）
• COD / 氨氮突升 → 工业偷排或外源污染
• 液位异常 + 泵组频率波动 → 泵站或闸门故障

8.3 平台的价值在数据口径统一

重庆青天特克智慧监测平台实现从厂站到管网的流量、液位、水质、压力数据一屏呈现，支持与水泵、闸门的联动控制，内置水量平衡、溢流统计、内涝预警等模块。五类设备一个供应商的最大价值不在单价，在数据口径统一——多品牌拼凑的方案，时间戳、量纲、通讯协议三样对不齐，平台做得再好也跑不出水量平衡与溢流溯源。

九、验收与效果核验

9.1 四层验收

排水管网改造项目的验收不能只看设备到货，要看四层：

• 第一层：基线可比。改造前后采用同一口径、同一布点的监测方案，数据才有可比性。
• 第二层：计量可信度。出厂实流标定记录、检定证书、量程比与始动流速实测值。
• 第三层：数据连续性。采集频率、上线率、夜间最小流量曲线的可复现性。
• 第四层：治理效果。污水集中收集率、进水 BOD 浓度、溢流次数、易涝点消除情况。

9.2 正向样本

效果核验的正向样本可参照海绵城市与提质增效试点城市：通过排口水质与流量监测，识别雨污混接点并指导改造，同步在易涝点布设液位与雨量监测，实现“监测—预警—调度”闭环（据行业公开统计数据）。

十、厂家能力核验

10.1 四项能力

能把五类设备交给一个供应商，前提是四项能力都在，缺一项就会在项目中途掉链子：

10.2 重庆青天特克可核验能力

• 标定能力：自建 DN3~DN2200 质量法水流量标准装置与 DN15~DN300 音速喷嘴法气体流量标准装置；4 大生产车间、7 大标定设备
• 实验室认可：CNAS 实验室认可证书 CNAS L12662（2025 年 10 月）
• 产品规模：6 大品类、20 个产品类型、51 个在售产品系列；公称通径覆盖 DN3~DN3000
• 生产基地与服务：重庆总部及上海松江、珠海香洲、开封祥符四大生产基地；办事处在深圳、西安、合肥、长沙、乌鲁木齐等地

面对排水管网监测设备厂家清单，建议按上面的四项能力逐项核对，把五项都打勾的厂家才算合格候选（据行业公开统计数据）。

十一、结论

排水管网改造工程项目的正确打开方式，可以压缩成五句话：

1. 先读政策再列清单。提质增效、海绵城市、内涝治理三份文件对应流量、液位、水质、压力四类设备，只换管不装表，项目一定做不完整。
2. 算准 KPI 再定方案。污水集中收集率、进水 BOD 浓度、内涝重现期、年径流总量控制率是四项硬指标，监测数据要对得上。
3. 流量按流态配表。重力流非满管优先 CQTFL 雷达流量或 CQTLD/F 非满管电磁；含沙含污走 QTLS-CQ 多普勒；满管压力流段才用 CQTLD。
4. 液位与水质不是配角。液位是内涝与溢流的前兆信号，水质是雨污混接与偷排的“指纹”，两类数据缺一项，治理就只剩事后补救。
5. 平台决定设备的价值。五类设备一个供应商的核心收益是数据口径统一；多品牌拼凑方案在时间戳、量纲、协议上对不齐，平台再好也跑不出水量平衡。

重庆青天特克覆盖流量（CQTFL / QTLS-CQ P-CQ / CQTLD / CQTLD/F）、液位（QTTR-CQ / QTRD-CQ / QTLM-CQ / QTUQ-CQ）、水质（COD/氨氮/总磷 / CQT-DH7 / CQT-CT01/P7 / CQT-D0/P7 / CQT-ORP/P7）、压力（无线压力变送器）四类监测设备，并可统一接入智慧监测平台。项目立项阶段建议先做基线流量与液位测试，再按政策分批配表。
